电站厂房砼施工方案

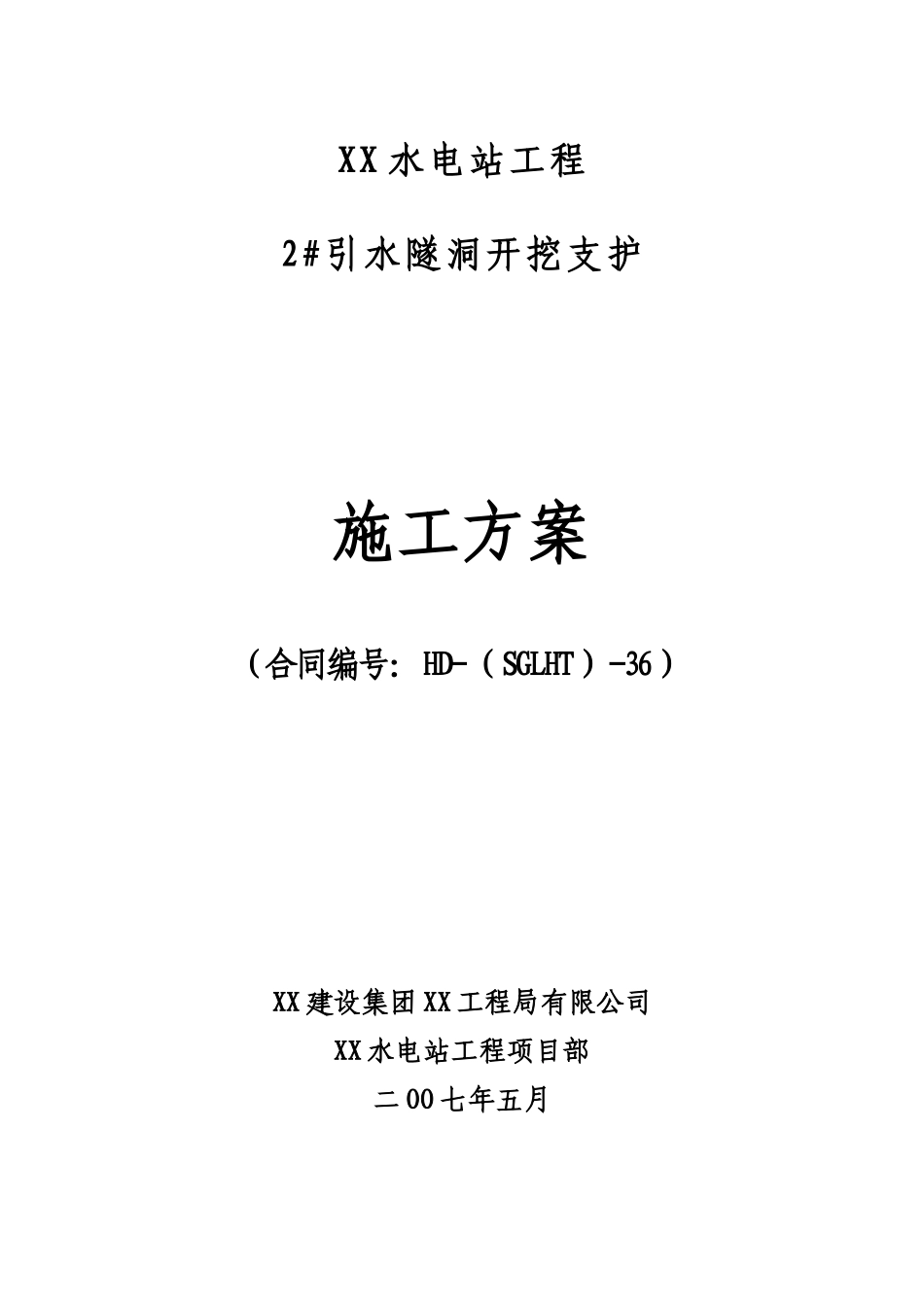

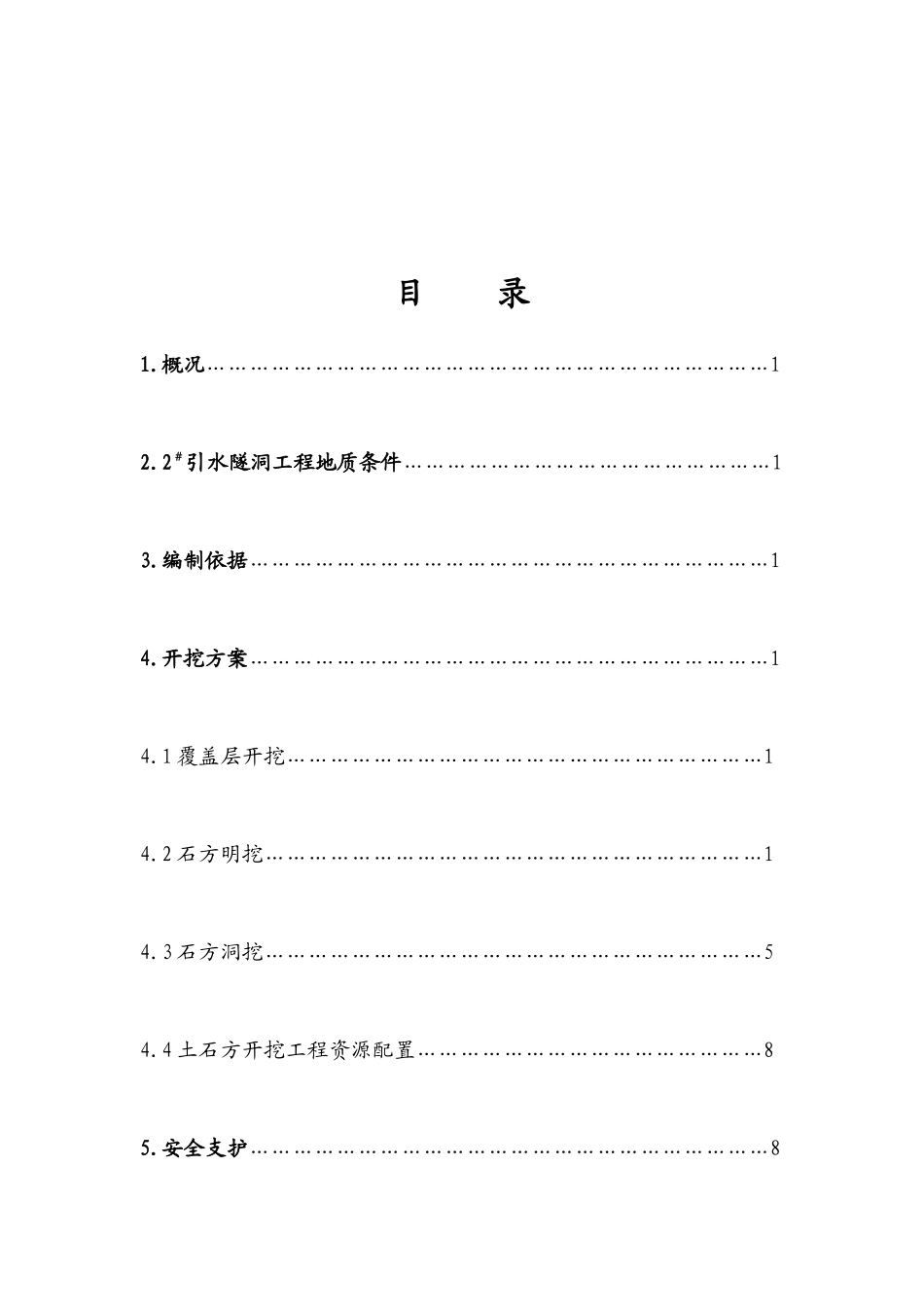

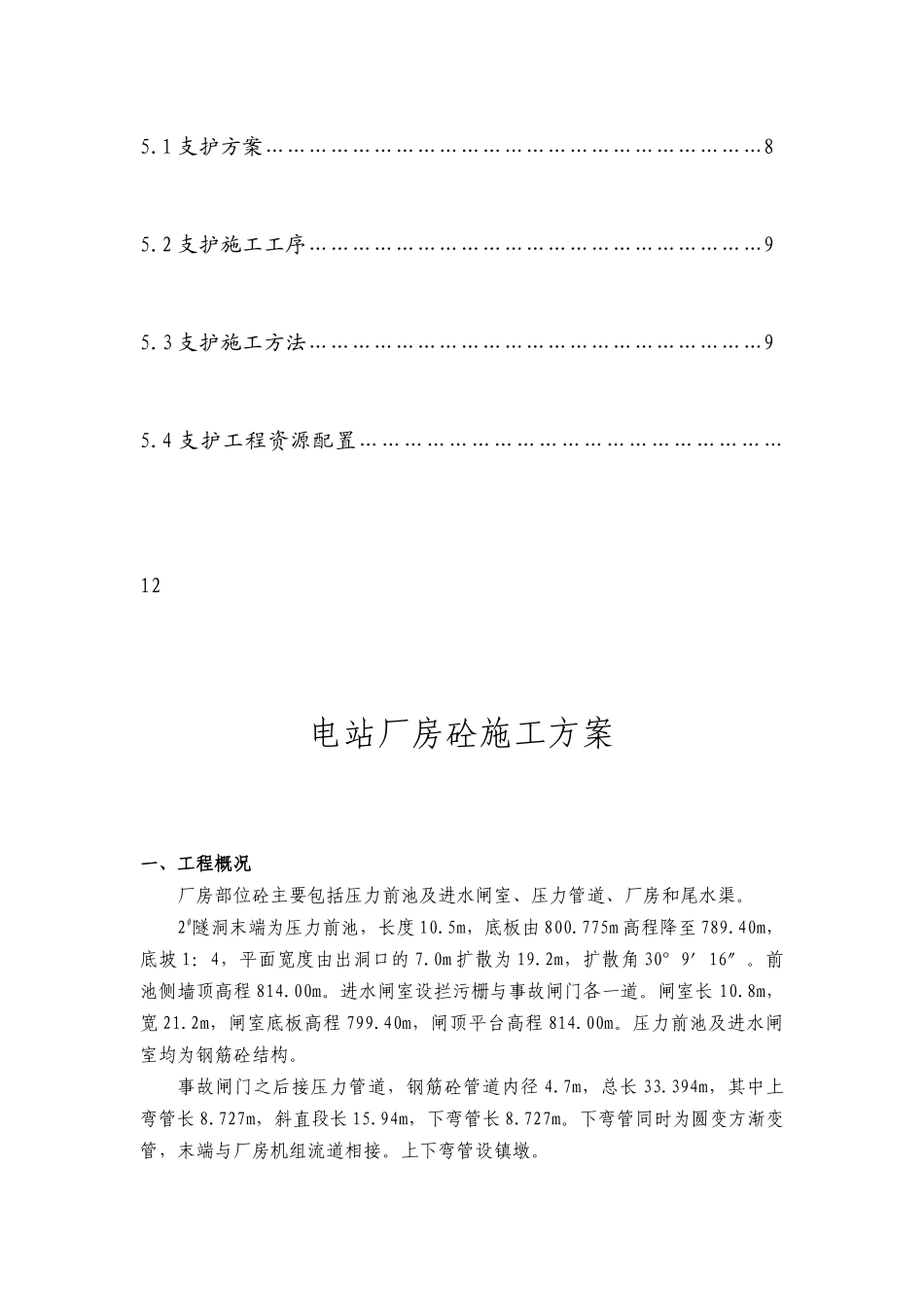

XX 水电站工程2#引水隧洞开挖支护施工方案（合同编号：HD-（SGLHT）-36）XX 建设集团 XX 工程局有限公司XX 水电站工程项目部二 OO 七年五月目 录1.概况……………………………………………………………………12.2＃引水隧洞工程地质条件……………………………………………13.编制依据………………………………………………………………14.开挖方案………………………………………………………………14.1 覆盖层开挖…………………………………………………………14.2 石方明挖……………………………………………………………14.3 石方洞挖……………………………………………………………54.4 土石方开挖工程资源配置…………………………………………85.安全支护………………………………………………………………85.1 支护方案……………………………………………………………85.2 支护施工工序………………………………………………………95.3 支护施工方法………………………………………………………95.4 支护工程资源配置…………………………………………………12电站厂房砼施工方案一、工程概况厂房部位砼主要包括压力前池及进水闸室、压力管道、厂房和尾水渠。2#隧洞末端为压力前池，长度 10.5m，底板由 800.775m 高程降至 789.40m，底坡 1：4，平面宽度由出洞口的 7.0m 扩散为 19.2m，扩散角 30°9′16″。前池侧墙顶高程 814.00m。进水闸室设拦污栅与事故闸门各一道。闸室长 10.8m，宽 21.2m，闸室底板高程 799.40m，闸顶平台高程 814.00m。压力前池及进水闸室均为钢筋砼结构。事故闸门之后接压力管道，钢筋砼管道内径 4.7m，总长 33.394m，其中上弯管长 8.727m，斜直段长 15.94m，下弯管长 8.727m。下弯管同时为圆变方渐变管，末端与厂房机组流道相接。上下弯管设镇墩。主厂房总长 27.7m，厂房顺水流方向底宽为 32.46m，厂房上部宽 15.9m，高37.33m。厂房最深处为渗漏集水井基础。副厂房包括厂房端部副厂房及尾水副厂房，安装间布置在主厂房的左侧，地面高程 796.70m，顺水流方向宽 15.9m，长 21.0m。主厂房和安装间、主厂房和副厂房之间设置沉陷缝。尾水渠与主河道接近正交。尾水渠长 122.70m，其中砌护段长 36.71m。基础座落在砂卵砾石层。桩号厂下 0+058.57m 之前渠底为 1:3 反坡，高程由 779.43m抬高到 791.00m，平面宽度 20.0m 扩散至 30.0m。底板及边墙采纳砼砌护。二、...
