电缆敷设安装作业指导书

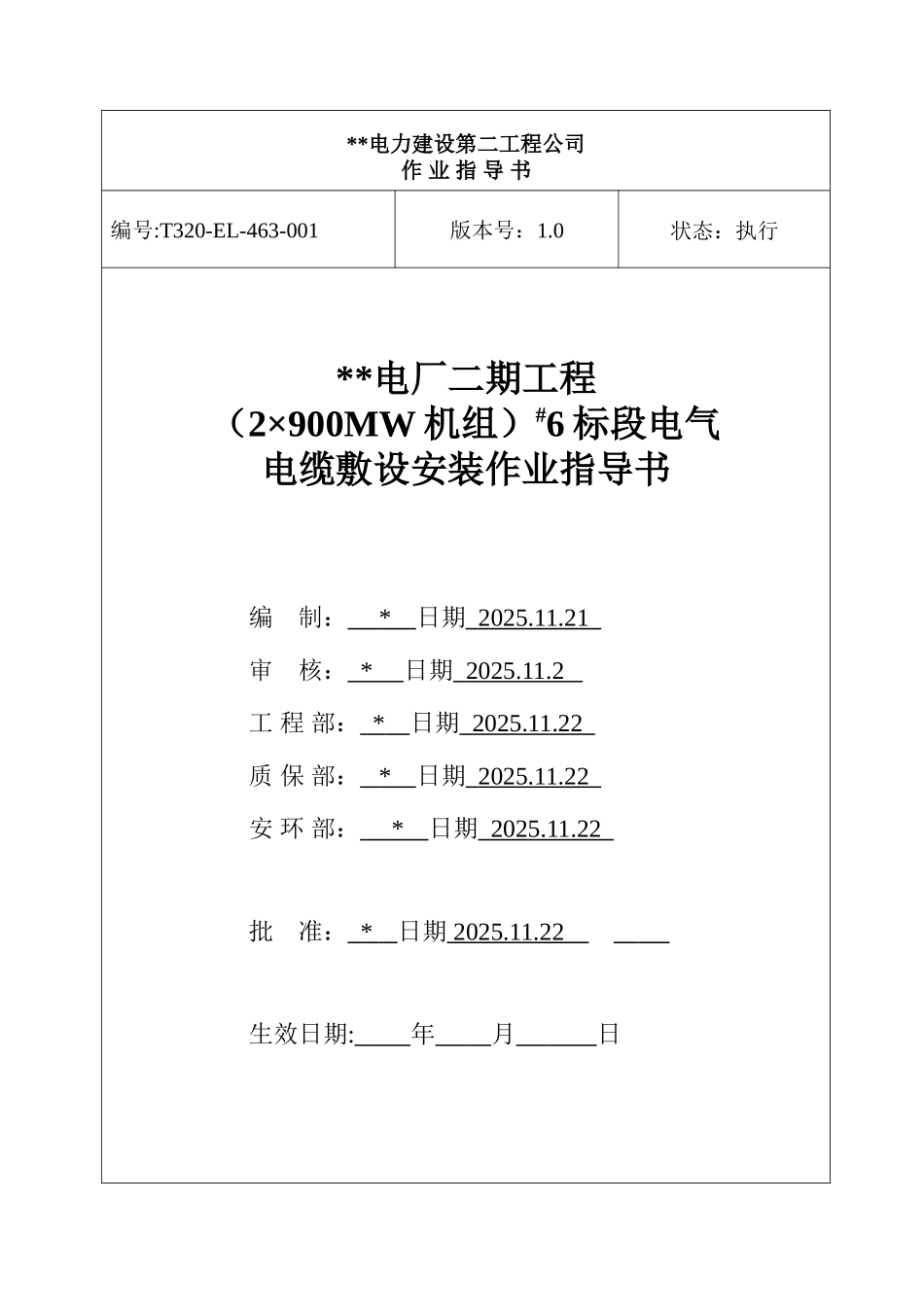

**电力建设第二工程公司作 业 指 导 书编号:T320-EL-463-001版本号：1.0状态：执行**电厂二期工程（2×900MW 机组）#6 标段电气电缆敷设安装作业指导书编 制： * 日期 2025.11.21 审 核： * 日期 2025.11.2 工 程 部： * 日期 2025.11.22 质 保 部： * 日期 2025.11.22 安 环 部： * 日期 2025.11.22 批 准： * 日期 2025.11.22 生效日期: 年 月 日 *电厂二期工程（2×900MW 机组）#6 标段电气电缆敷设安装作业指导书编号：T320-EL-463-001版本号：1.0状 态：执行目 录1. 目的2. 适用范围3. 编制依据4. 工程概况5. 施工准备6. 开工条件7. 施工方法和工艺要求8. 安全文明施工9. 参考文件文件修改记录：1.0创建版本号修改说明修改人审核人批准人1目的为了保证**电厂二期工程（2×90MW 机组）＃6 标段电气电缆敷设的施工质量，提高施工工艺水平，保障安全生产。2适用范围本作业指导书适用于**电厂二期工程（2×900MW 机组）#6 标段电气电缆敷设。3编制依据3.1SIEMENS 的中、低压电缆安装产品手册。3.2《电气装置安装工程电缆线路施工及验收法律规范》(GB50168-92)。3.3《火电施工质量检验及评定标准》（电气篇）。 3.4《电力建设安全工作规程》（火力发电厂部分）。3.5**电厂二期工程（2×900MW 机组）#6 标段《施工组织设计》。3.6**电厂二期工程（2×900MW 机组）#6 标段《电气专业施工组织设计》。4工程概况电气电缆敷设包括：中压动力电缆敷设、低压动力电缆敷设、低压控制电缆敷设。本工程电气电缆敷设均采纳人工敷设。电缆电压等级分为四个等级：等级 1：电压＜60V 的控制电缆等级 2：电压≥60V 的控制电缆等级 3：电压≥60V 但≤1kV 的动力电缆等级 4：电压＞1kV 的动力电缆5施工准备5.1所有施工人员均须通过三级安全教育。架子工、电工须有认证机关颁发的有效操作证。5.2凡参加高空作业的人员应进行体格检查，经医生诊断有不适宜高空作业病症者（如高血压、头晕等），不得进行高空作业。5.3施工人员应熟悉电缆敷设卡和电缆桥架布置图。5.4熟悉电气设备名称、KKS 编码及电缆路径名称编号，并与桥架图纸上的电缆路径名称进行核对。5.5对电缆路径进行实地考察，发现问题，及时通知有关技术人员。5.6准备好电缆放线架、千斤顶、50m 钢卷尺等工具。5.7根据电缆敷设需要搭好施工用脚手架，并经验收挂牌。6开工条件6.1人员配备施工负责人 1 人技术负责 1 人技术员...
