电缆线路设计及选型

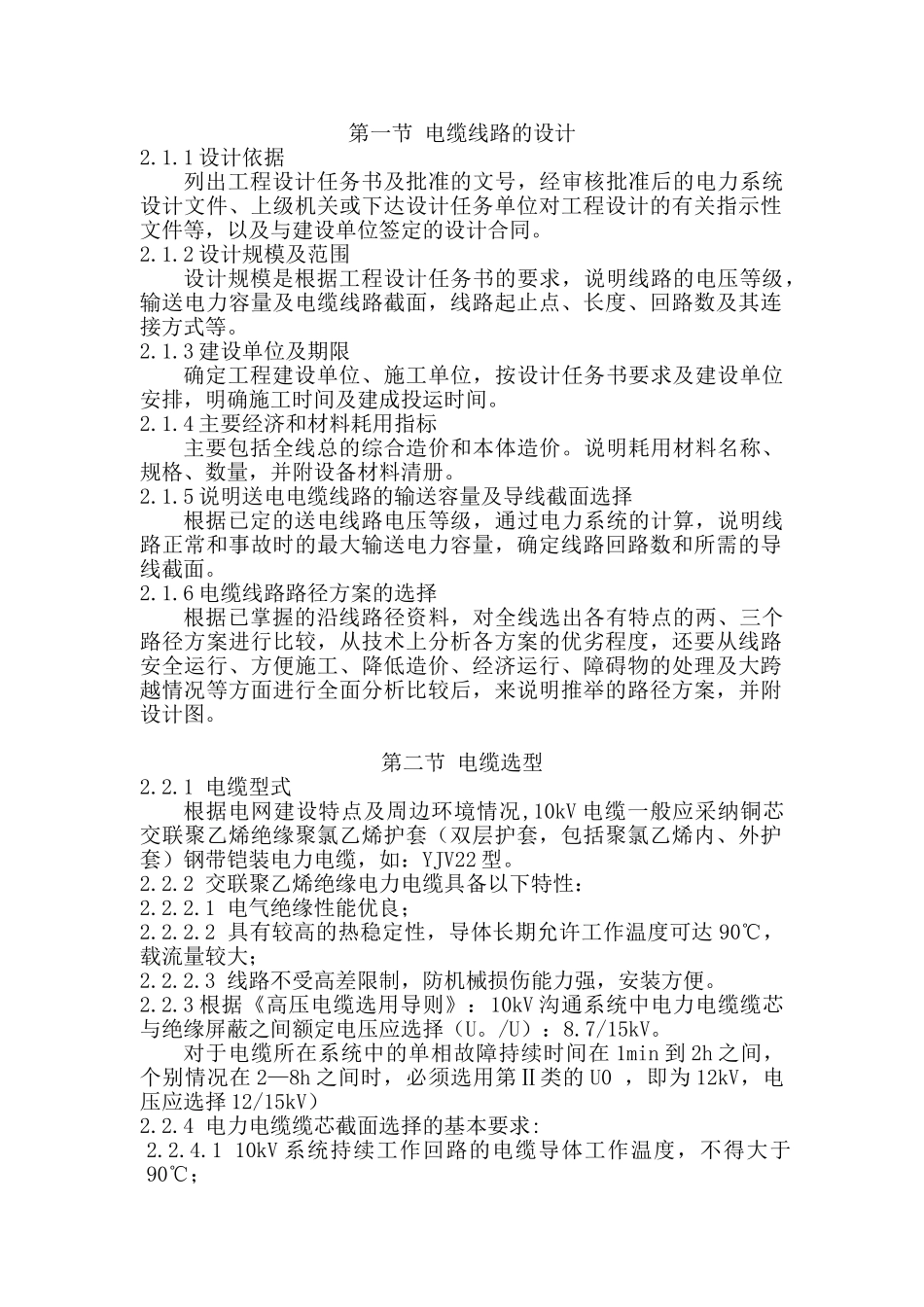

第一节 电缆线路的设计2.1.1 设计依据列出工程设计任务书及批准的文号，经审核批准后的电力系统设计文件、上级机关或下达设计任务单位对工程设计的有关指示性文件等，以及与建设单位签定的设计合同。2.1.2 设计规模及范围设计规模是根据工程设计任务书的要求，说明线路的电压等级，输送电力容量及电缆线路截面，线路起止点、长度、回路数及其连接方式等。2.1.3 建设单位及期限确定工程建设单位、施工单位，按设计任务书要求及建设单位安排，明确施工时间及建成投运时间。2.1.4 主要经济和材料耗用指标主要包括全线总的综合造价和本体造价。说明耗用材料名称、规格、数量，并附设备材料清册。2.1.5 说明送电电缆线路的输送容量及导线截面选择根据已定的送电线路电压等级，通过电力系统的计算，说明线路正常和事故时的最大输送电力容量，确定线路回路数和所需的导线截面。2.1.6 电缆线路路径方案的选择根据已掌握的沿线路径资料，对全线选出各有特点的两、三个路径方案进行比较，从技术上分析各方案的优劣程度，还要从线路安全运行、方便施工、降低造价、经济运行、障碍物的处理及大跨越情况等方面进行全面分析比较后，来说明推举的路径方案，并附设计图。第二节 电缆选型2.2.1 电缆型式根据电网建设特点及周边环境情况,10kV 电缆一般应采纳铜芯交联聚乙烯绝缘聚氯乙烯护套（双层护套，包括聚氯乙烯内、外护套）钢带铠装电力电缆，如：YJV22 型。 2.2.2 交联聚乙烯绝缘电力电缆具备以下特性：2.2.2.1 电气绝缘性能优良；2.2.2.2 具有较高的热稳定性，导体长期允许工作温度可达 90℃，载流量较大；2.2.2.3 线路不受高差限制，防机械损伤能力强，安装方便。2.2.3 根据《高压电缆选用导则》：10kV 沟通系统中电力电缆缆芯与绝缘屏蔽之间额定电压应选择（U。/U）：8.7/15kV。对于电缆所在系统中的单相故障持续时间在 1min 到 2h 之间，个别情况在 2—8h 之间时，必须选用第Ⅱ类的 U0 ，即为 12kV，电压应选择 12/15kV）2.2.4 电力电缆缆芯截面选择的基本要求:2.2.4.1 10kV 系统持续工作回路的电缆导体工作温度，不得大于90℃；2.2.4.2 最大短路电流作用时间产生的热效应，应满足热稳定条件，即按短路电流作用下电缆导体温度不超过 250℃。2.2.4.3 选择短路计算条件应符合下列规定：a. 计算用系统接线，应实行正常运行方式，且宜按工程建成后5 年以上规划进展考虑；b. 短路点应选取在通过电缆回路最大短路电流可能...
