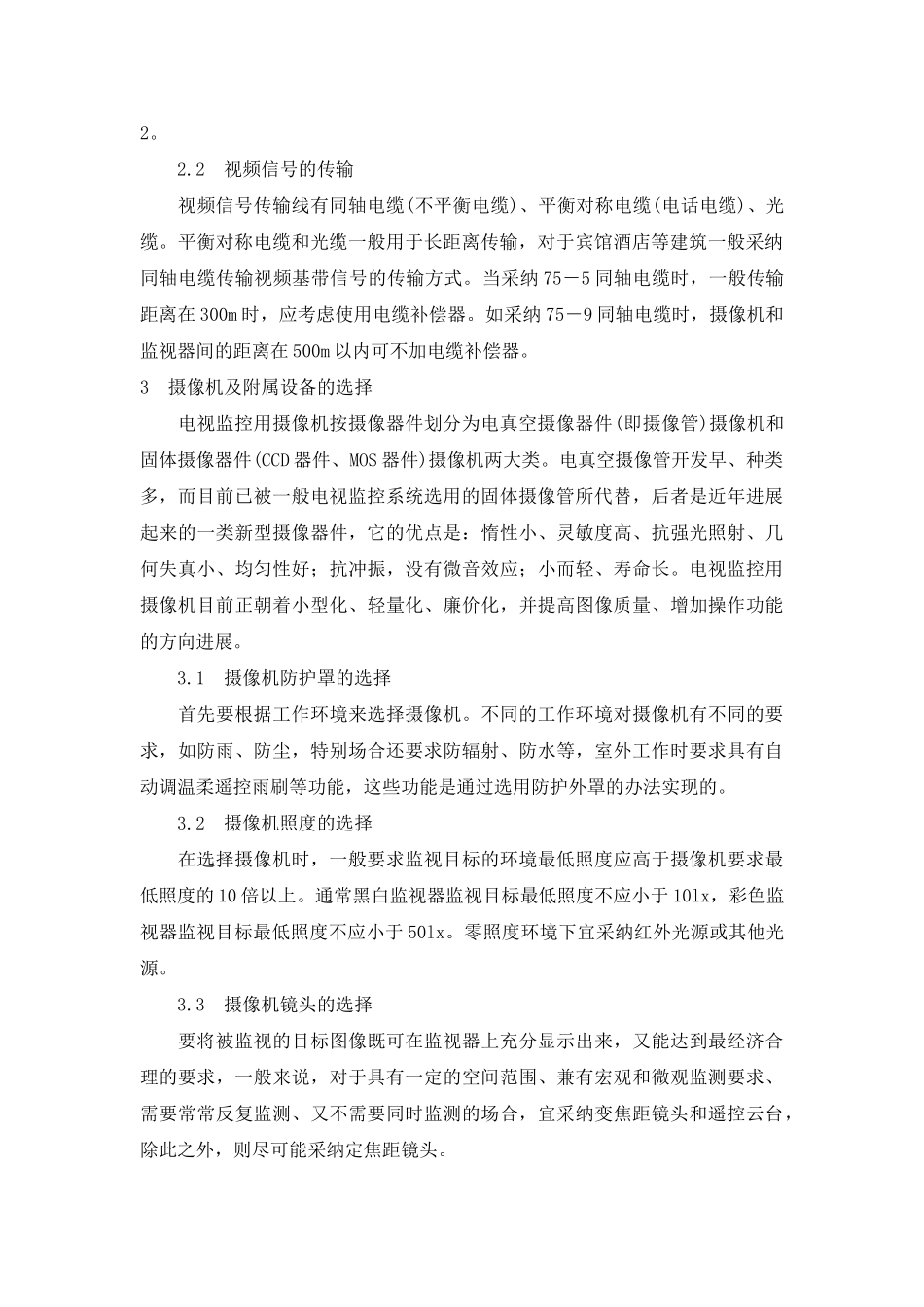

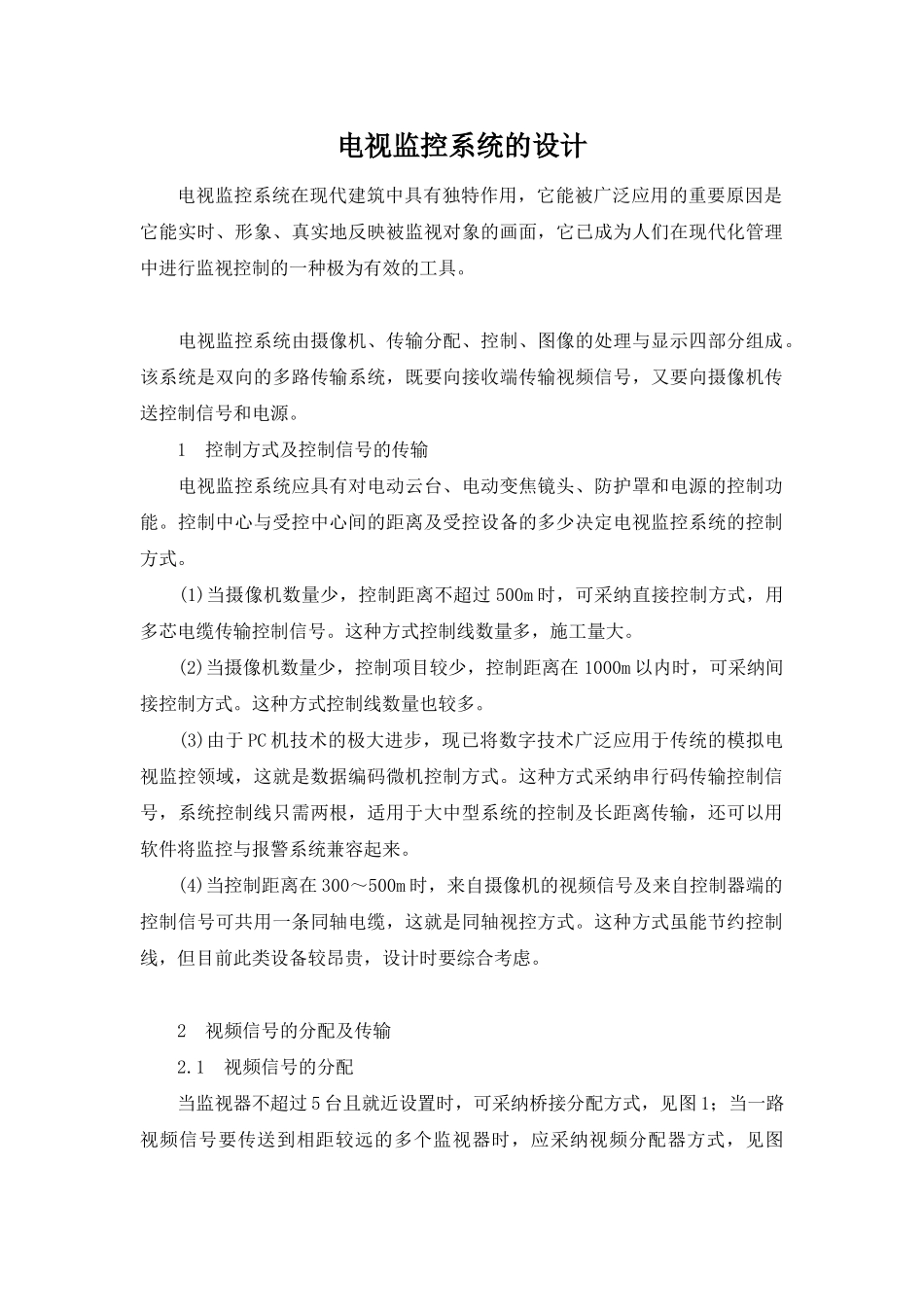

电视监控系统的设计电视监控系统在现代建筑中具有独特作用，它能被广泛应用的重要原因是它能实时、形象、真实地反映被监视对象的画面，它已成为人们在现代化管理中进行监视控制的一种极为有效的工具。 电视监控系统由摄像机、传输分配、控制、图像的处理与显示四部分组成。该系统是双向的多路传输系统，既要向接收端传输视频信号，又要向摄像机传送控制信号和电源。 1 控制方式及控制信号的传输 电视监控系统应具有对电动云台、电动变焦镜头、防护罩和电源的控制功能。控制中心与受控中心间的距离及受控设备的多少决定电视监控系统的控制方式。 (1)当摄像机数量少，控制距离不超过 500m 时，可采纳直接控制方式，用多芯电缆传输控制信号。这种方式控制线数量多，施工量大。 (2)当摄像机数量少，控制项目较少，控制距离在 1000m 以内时，可采纳间接控制方式。这种方式控制线数量也较多。 (3)由于 PC 机技术的极大进步，现已将数字技术广泛应用于传统的模拟电视监控领域，这就是数据编码微机控制方式。这种方式采纳串行码传输控制信号，系统控制线只需两根，适用于大中型系统的控制及长距离传输，还可以用软件将监控与报警系统兼容起来。 (4)当控制距离在 300～500m 时，来自摄像机的视频信号及来自控制器端的控制信号可共用一条同轴电缆，这就是同轴视控方式。这种方式虽能节约控制线，但目前此类设备较昂贵，设计时要综合考虑。 2 视频信号的分配及传输 2.1 视频信号的分配 当监视器不超过 5 台且就近设置时，可采纳桥接分配方式，见图 1；当一路视频信号要传送到相距较远的多个监视器时，应采纳视频分配器方式，见图2。 2.2 视频信号的传输 视频信号传输线有同轴电缆(不平衡电缆)、平衡对称电缆(电话电缆)、光缆。平衡对称电缆和光缆一般用于长距离传输，对于宾馆酒店等建筑一般采纳同轴电缆传输视频基带信号的传输方式。当采纳 75－5 同轴电缆时，一般传输距离在 300m 时，应考虑使用电缆补偿器。如采纳 75－9 同轴电缆时，摄像机和监视器间的距离在 500m 以内可不加电缆补偿器。3 摄像机及附属设备的选择 电视监控用摄像机按摄像器件划分为电真空摄像器件(即摄像管)摄像机和固体摄像器件(CCD 器件、MOS 器件)摄像机两大类。电真空摄像管开发早、种类多，而目前已被一般电视监控系统选用的固体摄像管所代替，后者是近年进展起来的一类新型摄像器件，它的优点是：惰性小、灵敏度高、抗强光照射、几何失真...
