监理工作标准化指导书

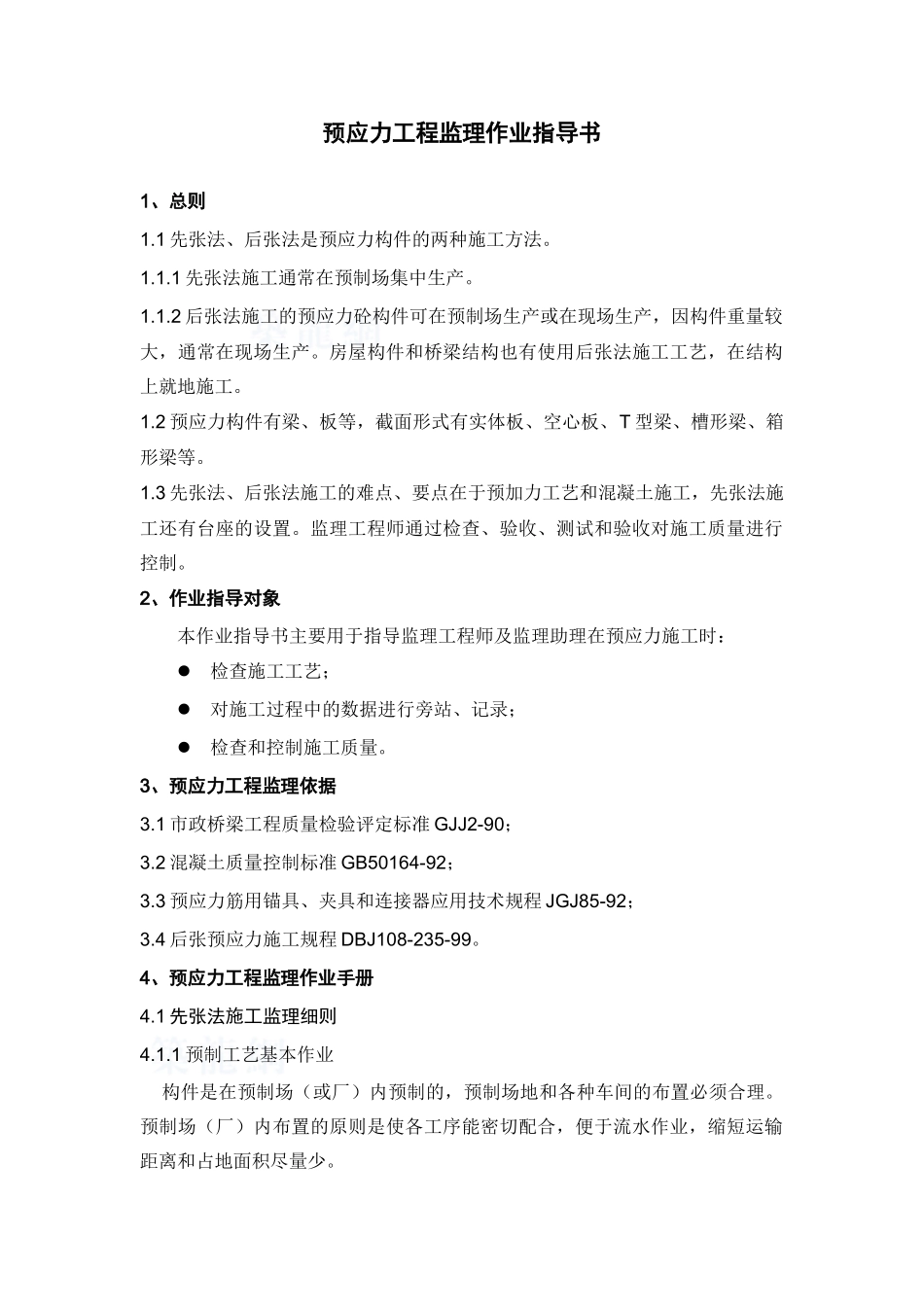

预应力工程监理作业指导书1、总则1.1 先张法、后张法是预应力构件的两种施工方法。1.1.1 先张法施工通常在预制场集中生产。1.1.2 后张法施工的预应力砼构件可在预制场生产或在现场生产，因构件重量较大，通常在现场生产。房屋构件和桥梁结构也有使用后张法施工工艺，在结构上就地施工。1.2 预应力构件有梁、板等，截面形式有实体板、空心板、T 型梁、槽形梁、箱形梁等。1.3 先张法、后张法施工的难点、要点在于预加力工艺和混凝土施工，先张法施工还有台座的设置。监理工程师通过检查、验收、测试和验收对施工质量进行控制。2、作业指导对象本作业指导书主要用于指导监理工程师及监理助理在预应力施工时：检查施工工艺；对施工过程中的数据进行旁站、记录；检查和控制施工质量。3、预应力工程监理依据3.1 市政桥梁工程质量检验评定标准 GJJ2-90；3.2 混凝土质量控制标准 GB50164-92；3.3 预应力筋用锚具、夹具和连接器应用技术规程 JGJ85-92；3.4 后张预应力施工规程 DBJ108-235-99。4、预应力工程监理作业手册4.1 先张法施工监理细则4.1.1 预制工艺基本作业 构件是在预制场（或厂）内预制的，预制场地和各种车间的布置必须合理。预制场（厂）内布置的原则是使各工序能密切配合，便于流水作业，缩短运输距离和占地面积尽量少。a、模板工作根据工程规格和预制工作量大小，模板可采纳钢制、木制或钢木结合的。在较小的工程中，截面较小构件的制作，也可采纳砖模或土木结合模。制作 T 梁的模板，包括底模、侧模和端模。底模支承在底座上。底座有木底座和混凝土底座两种。制作空心板构件，尚需用芯模。制作箱梁节段，则另需内模。b、钢筋工作 钢筋工作包括钢筋整直、切断、除锈、弯、焊接和绑扎成型等工作。工作的要求和内容与就地施工的钢筋混凝土桥梁基本相同。但对预制装配式桥梁来说，在构件预制时还需设置各种预埋件，包括构件的接缝和接头部位的预埋角钢、预埋钢板、预埋钢筋（伸出钢筋）等和吊点的吊环、预埋零件等。预埋件须与钢筋骨架牢固地连接。c、混凝土工作 混凝土工作包括混凝土的拌制、运输、浇筑、振捣和养护等工序。要求和方法也与就地施工桥梁基本相同。然而由于预制场或预制工厂的设备和技术条件比现场为好，混凝土工作就有可能组织的更为合理有效，达到更高的质量要求。4.1.2 先张法施工工艺a、先张法预制工艺先张法的制梁工艺是在浇筑混凝土前张拉预应力筋，将其临时锚固在张拉台座上，然后立模浇...
