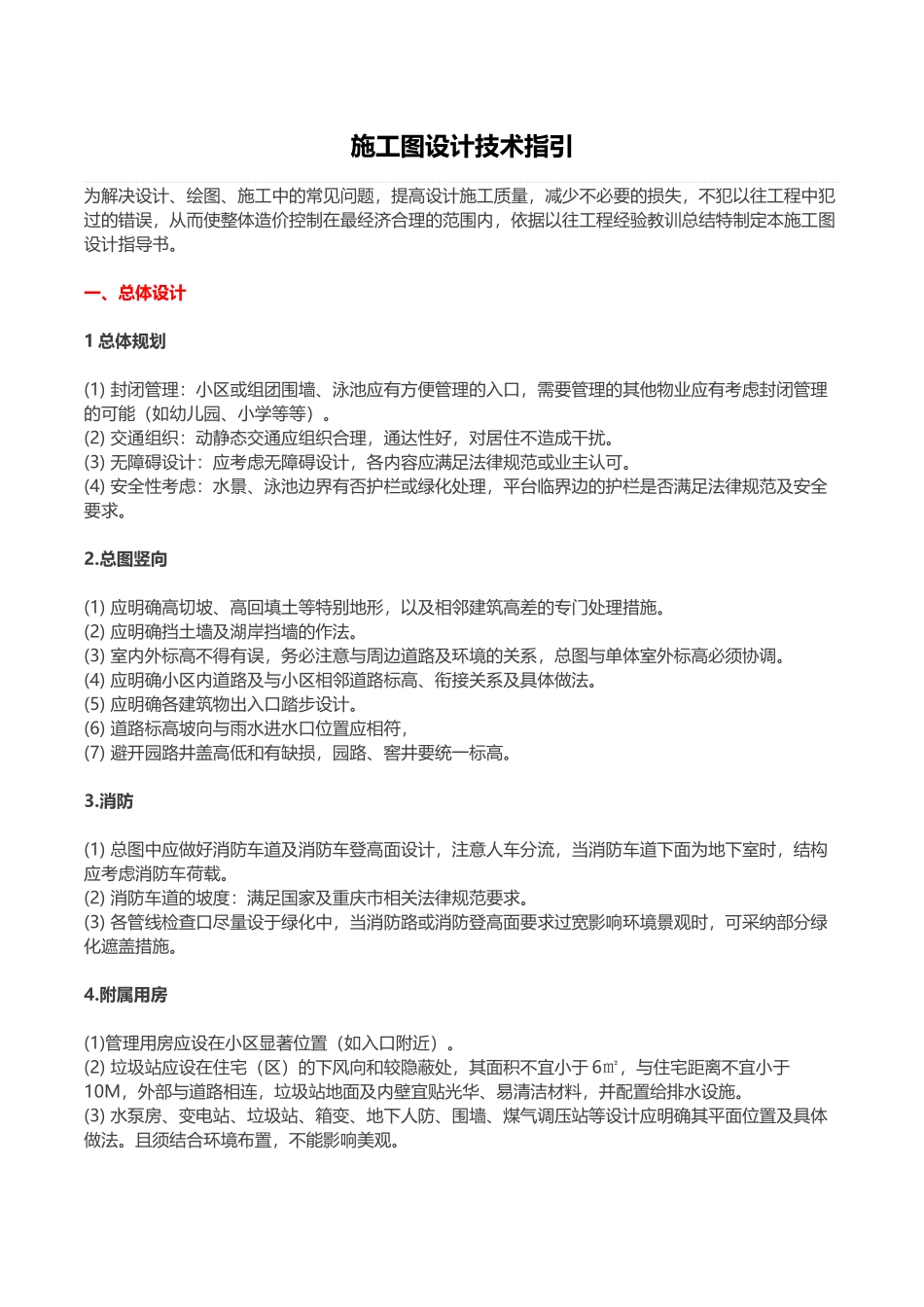

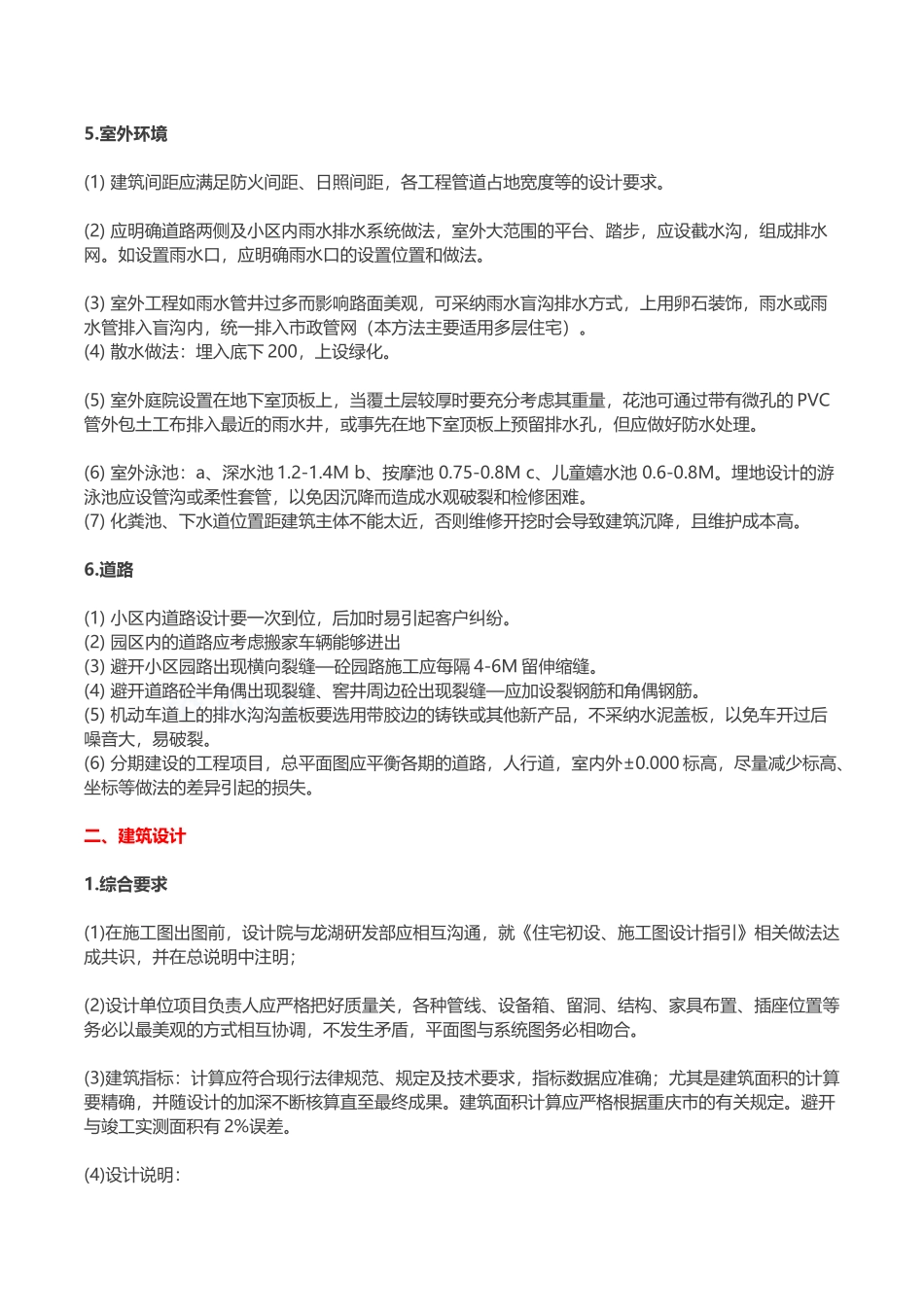

施工图设计技术指引为解决设计、绘图、施工中的常见问题，提高设计施工质量，减少不必要的损失，不犯以往工程中犯过的错误，从而使整体造价控制在最经济合理的范围内，依据以往工程经验教训总结特制定本施工图设计指导书。一、总体设计1 总体规划(1) 封闭管理：小区或组团围墙、泳池应有方便管理的入口，需要管理的其他物业应有考虑封闭管理的可能（如幼儿园、小学等等）。(2) 交通组织：动静态交通应组织合理，通达性好，对居住不造成干扰。(3) 无障碍设计：应考虑无障碍设计，各内容应满足法律规范或业主认可。(4) 安全性考虑：水景、泳池边界有否护栏或绿化处理，平台临界边的护栏是否满足法律规范及安全要求。2.总图竖向(1) 应明确高切坡、高回填土等特别地形，以及相邻建筑高差的专门处理措施。(2) 应明确挡土墙及湖岸挡墙的作法。(3) 室内外标高不得有误，务必注意与周边道路及环境的关系，总图与单体室外标高必须协调。(4) 应明确小区内道路及与小区相邻道路标高、衔接关系及具体做法。(5) 应明确各建筑物出入口踏步设计。(6) 道路标高坡向与雨水进水口位置应相符，(7) 避开园路井盖高低和有缺损，园路、窖井要统一标高。3.消防(1) 总图中应做好消防车道及消防车登高面设计，注意人车分流，当消防车道下面为地下室时，结构应考虑消防车荷载。(2) 消防车道的坡度：满足国家及重庆市相关法律规范要求。(3) 各管线检查口尽量设于绿化中，当消防路或消防登高面要求过宽影响环境景观时，可采纳部分绿化遮盖措施。4.附属用房(1)管理用房应设在小区显著位置（如入口附近）。(2) 垃圾站应设在住宅（区）的下风向和较隐蔽处，其面积不宜小于 6㎡，与住宅距离不宜小于10M，外部与道路相连，垃圾站地面及内壁宜贴光华、易清洁材料，并配置给排水设施。(3) 水泵房、变电站、垃圾站、箱变、地下人防、围墙、煤气调压站等设计应明确其平面位置及具体做法。且须结合环境布置，不能影响美观。5.室外环境(1) 建筑间距应满足防火间距、日照间距，各工程管道占地宽度等的设计要求。(2) 应明确道路两侧及小区内雨水排水系统做法，室外大范围的平台、踏步，应设截水沟，组成排水网。如设置雨水口，应明确雨水口的设置位置和做法。(3) 室外工程如雨水管井过多而影响路面美观，可采纳雨水盲沟排水方式，上用卵石装饰，雨水或雨水管排入盲沟内，统一排入市政管网（本方法主要适用多层住宅）。(4) 散水做法：埋入底下 200，上设绿化。(5) 室...
