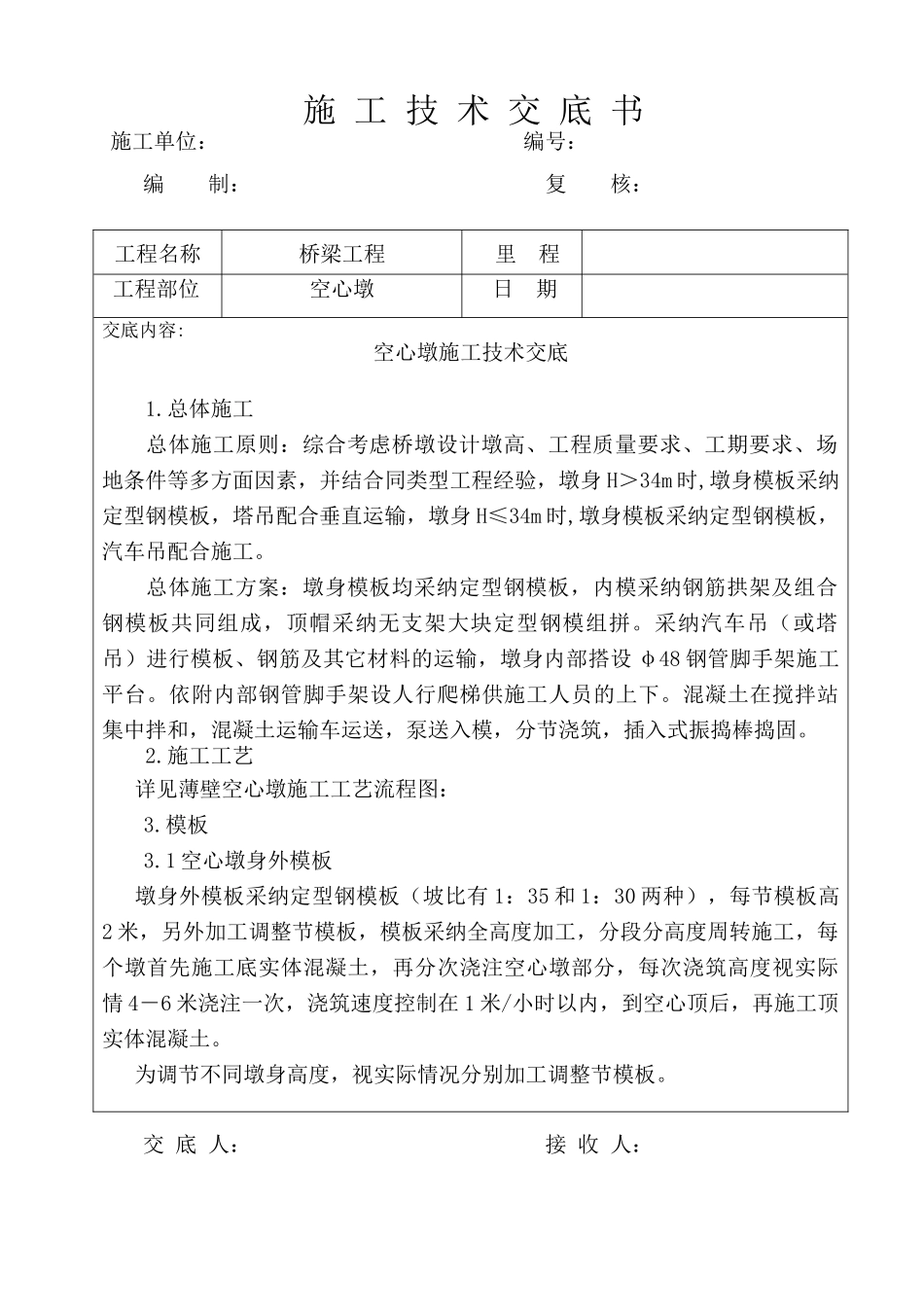

施 工 技 术 交 底 书施工单位： 编号：编 制： 复 核： 交 底 人： 接 收 人：工程名称桥梁工程 里 程工程部位空心墩日 期交底内容:空心墩施工技术交底1.总体施工总体施工原则：综合考虑桥墩设计墩高、工程质量要求、工期要求、场地条件等多方面因素，并结合同类型工程经验，墩身 H＞34m 时,墩身模板采纳定型钢模板，塔吊配合垂直运输，墩身 H≤34m 时,墩身模板采纳定型钢模板，汽车吊配合施工。总体施工方案：墩身模板均采纳定型钢模板，内模采纳钢筋拱架及组合钢模板共同组成，顶帽采纳无支架大块定型钢模组拼。采纳汽车吊（或塔吊）进行模板、钢筋及其它材料的运输，墩身内部搭设 φ48 钢管脚手架施工平台。依附内部钢管脚手架设人行爬梯供施工人员的上下。混凝土在搅拌站集中拌和，混凝土运输车运送，泵送入模，分节浇筑，插入式振捣棒捣固。2.施工工艺详见薄壁空心墩施工工艺流程图：3.模板3.1 空心墩身外模板墩身外模板采纳定型钢模板（坡比有 1：35 和 1：30 两种），每节模板高2 米，另外加工调整节模板，模板采纳全高度加工，分段分高度周转施工，每个墩首先施工底实体混凝土，再分次浇注空心墩部分，每次浇筑高度视实际情 4－6 米浇注一次，浇筑速度控制在 1 米/小时以内，到空心顶后，再施工顶实体混凝土。为调节不同墩身高度，视实际情况分别加工调整节模板。施 工 技 术 交 底 书施工单位： 编号：JSJD-1-24编 制： 复 核： 交 底 人： 接 收 人：工程名称桥梁工程 里 程工程部位空心墩日 期交底内容:空心墩施工技术交底施 工 技 术 交 底 书施工单位： 编号：编 制： 复 核： 交 底 人： 接 收 人：工程名称桥梁工程 里 程工程部位空心墩日 期交底内容:空心墩施工技术交底模板拼装顺序：视墩身高度。选用相应的定型钢模板，如有特别情况相应选用调整节，紧固好各处连杆浇筑混凝土，拆模顺序与此相反，并分段分高度周转施工。模板采纳 6mm 厚的钢板加工，坚肋采纳 16#槽钢加固，横肋采纳 14#槽钢加固。3.2 空心墩身内模板墩身内模采纳定型钢模板，与外模配套加工，空心墩身内坡比有 1：70 和1：80 两种，模板采纳全高度加工，分段分高度周转施工，模板间联接采纳螺栓，整体支撑由墩身内部满堂脚手架解决。模板采纳 5mm 厚的钢板加工，坚肋采纳 14#槽钢加固，横肋采纳 10#槽钢加固。3.3 施工作业平台墩身内部作业平台通过内部搭设的满堂脚手...
