空调机械室配管技术交底

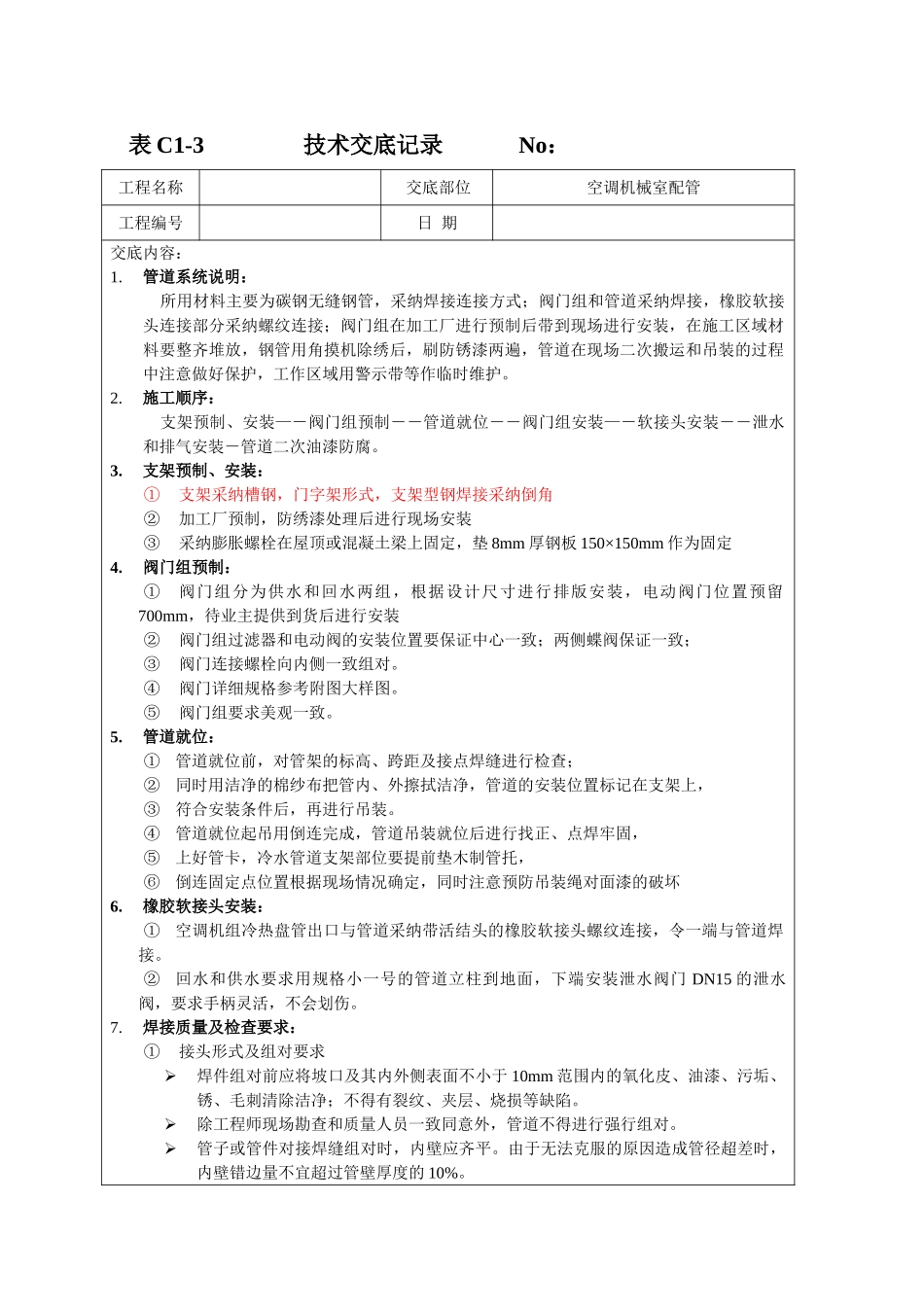

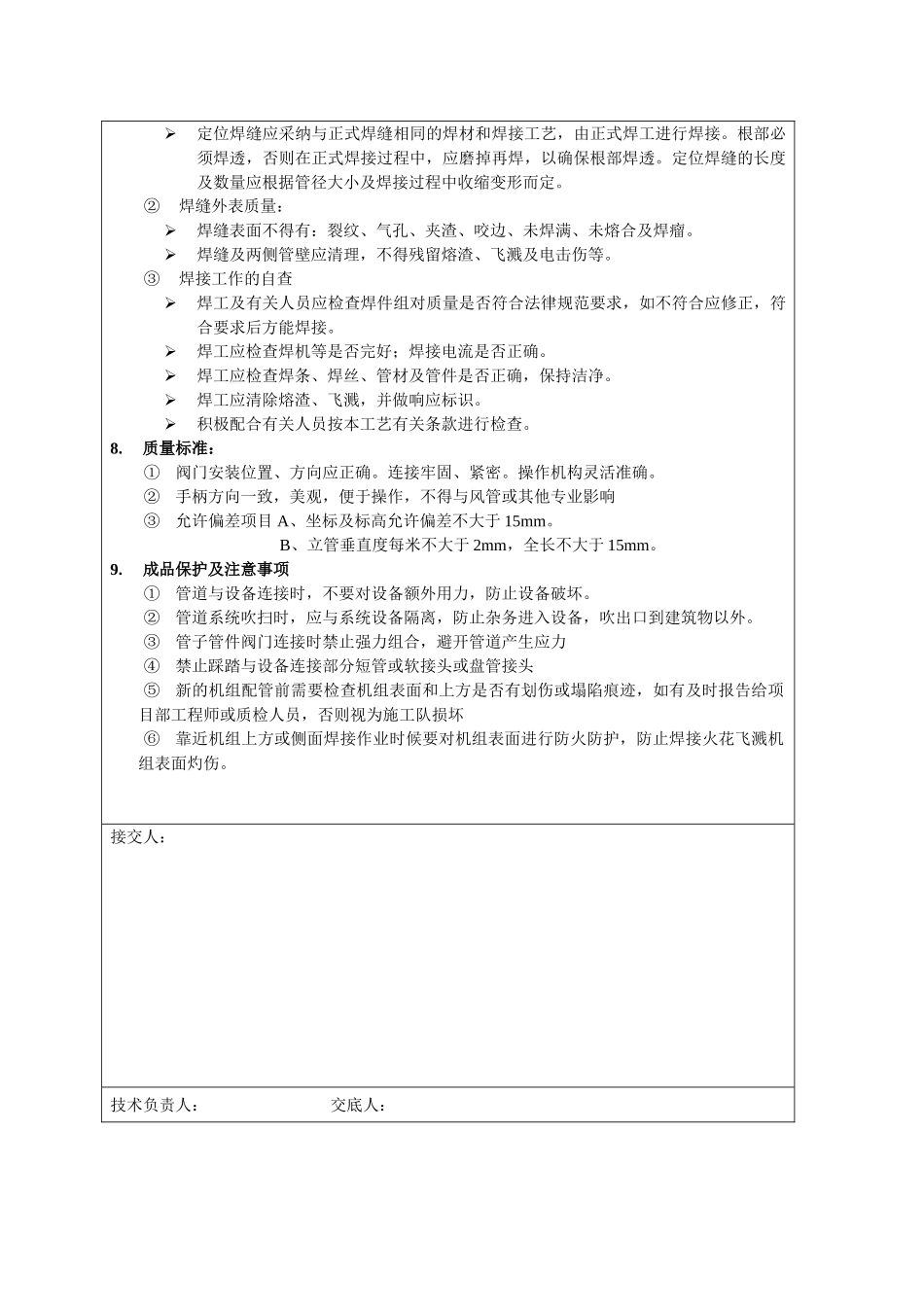

表 C1-3 技术交底记录 No：工程名称交底部位空调机械室配管工程编号日 期交底内容：1.管道系统说明： 所用材料主要为碳钢无缝钢管，采纳焊接连接方式；阀门组和管道采纳焊接，橡胶软接头连接部分采纳螺纹连接；阀门组在加工厂进行预制后带到现场进行安装，在施工区域材料要整齐堆放，钢管用角摸机除绣后，刷防锈漆两遍，管道在现场二次搬运和吊装的过程中注意做好保护，工作区域用警示带等作临时维护。2.施工顺序： 支架预制、安装—－阀门组预制――管道就位――阀门组安装—－软接头安装――泄水和排气安装－管道二次油漆防腐。3.支架预制、安装：①支架采纳槽钢，门字架形式，支架型钢焊接采纳倒角②加工厂预制，防绣漆处理后进行现场安装③采纳膨胀螺栓在屋顶或混凝土梁上固定，垫 8mm 厚钢板 150×150mm 作为固定4.阀门组预制：①阀门组分为供水和回水两组，根据设计尺寸进行排版安装，电动阀门位置预留700mm，待业主提供到货后进行安装②阀门组过滤器和电动阀的安装位置要保证中心一致；两侧蝶阀保证一致；③阀门连接螺栓向内侧一致组对。④阀门详细规格参考附图大样图。⑤阀门组要求美观一致。5.管道就位：①管道就位前，对管架的标高、跨距及接点焊缝进行检查；②同时用洁净的棉纱布把管内、外擦拭洁净，管道的安装位置标记在支架上，③符合安装条件后，再进行吊装。④管道就位起吊用倒连完成，管道吊装就位后进行找正、点焊牢固，⑤上好管卡，冷水管道支架部位要提前垫木制管托，⑥倒连固定点位置根据现场情况确定，同时注意预防吊装绳对面漆的破坏6.橡胶软接头安装：①空调机组冷热盘管出口与管道采纳带活结头的橡胶软接头螺纹连接，令一端与管道焊接。②回水和供水要求用规格小一号的管道立柱到地面，下端安装泄水阀门 DN15 的泄水阀，要求手柄灵活，不会划伤。7.焊接质量及检查要求：①接头形式及组对要求焊件组对前应将坡口及其内外侧表面不小于 10mm 范围内的氧化皮、油漆、污垢、锈、毛刺清除洁净；不得有裂纹、夹层、烧损等缺陷。除工程师现场勘查和质量人员一致同意外，管道不得进行强行组对。管子或管件对接焊缝组对时，内壁应齐平。由于无法克服的原因造成管径超差时，内壁错边量不宜超过管壁厚度的 10%。定位焊缝应采纳与正式焊缝相同的焊材和焊接工艺，由正式焊工进行焊接。根部必须焊透，否则在正式焊接过程中，应磨掉再焊，以确保根部焊透。定位焊缝的长度及数量应根据管径大小及焊接过程中收缩变形...
