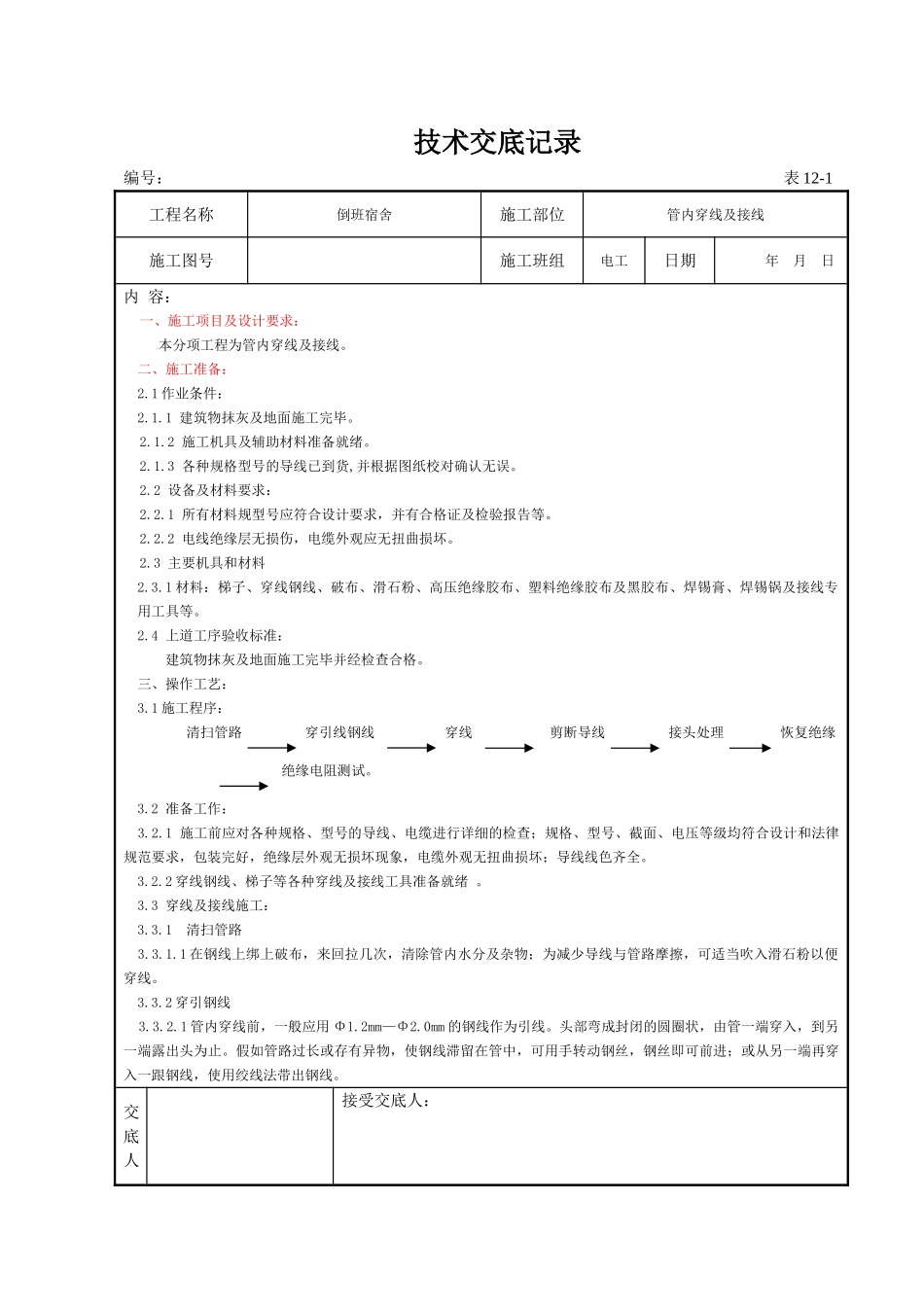

穿线技术交底记录

技术交底记录编号： 表 12-1工程名称倒班宿舍施工部位管内穿线及接线施工图号施工班组电工日期年 月 日内 容：一、施工项目及设计要求： 本分项工程为管内穿线及接线。 二、施工准备： 2.1 作业条件： 2.1.1 建筑物抹灰及地面施工完毕。2.1.2 施工机具及辅助材料准备就绪。2.1.3 各种规格型号的导线已到货,并根据图纸校对确认无误。2.2 设备及材料要求：2.2.1 所有材料规型号应符合设计要求，并有合格证及检验报告等。2.2.2 电线绝缘层无损伤，电缆外观应无扭曲损坏。2.3 主要机具和材料 2.3.1 材料：梯子、穿线钢线、破布、滑石粉、高压绝缘胶布、塑料绝缘胶布及黑胶布、焊锡膏、焊锡锅及接线专用工具等。 2.4 上道工序验收标准： 建筑物抹灰及地面施工完毕并经检查合格。 三、操作工艺： 3.1 施工程序： 清扫管路 穿引线钢线 穿线 剪断导线 接头处理 恢复绝缘绝缘电阻测试。 3.2 准备工作： 3.2.1 施工前应对各种规格、型号的导线、电缆进行详细的检查；规格、型号、截面、电压等级均符合设计和法律规范要求，包装完好，绝缘层外观无损坏现象，电缆外观无扭曲损坏；导线线色齐全。 3.2.2 穿线钢线、梯子等各种穿线及接线工具准备就绪 。 3.3 穿线及接线施工： 3.3.1 清扫管路 3.3.1.1 在钢线上绑上破布，来回拉几次，清除管内水分及杂物；为减少导线与管路摩擦，可适当吹入滑石粉以便穿线。 3.3.2 穿引钢线 3.3.2.1 管内穿线前，一般应用 Φ1.2mm—Φ2.0mm 的钢线作为引线。头部弯成封闭的圆圈状，由管一端穿入，到另一端露出头为止。假如管路过长或存有异物，使钢线滞留在管中，可用手转动钢丝，钢丝即可前进；或从另一端再穿入一跟钢线，使用绞线法带出钢线。交底人接受交底人：技术交底记录编号：012 表 12-1工程名称倒班宿舍施工部位管内穿线及接线施工图号施工班组电工日期年 月 日内 容：3.3.3 穿线 3.3.3.1 穿线前应根据施工图纸，对导线规格型号进行核对，发现线径小或绝缘层质量不好的必须及时进行更换。然后进行放线，把线盘平放在地上，把内圈线头抽出，并把导线放的稍长一些，以便平稳的送线，不得使导线扭结、背扣。3.3.3.2 穿线前还必须根据导线数量及管路长短不同，对引线与导线接头进行结扎。一般将导线端头插入引线钢丝端部圈内折回即可；当导线过多，或管路较长时，为防止导线端头再管内卡住，应将导线端部剥出线芯，并斜错排好，并与钢丝缠绕牢固。3.3.3.3 导线...
