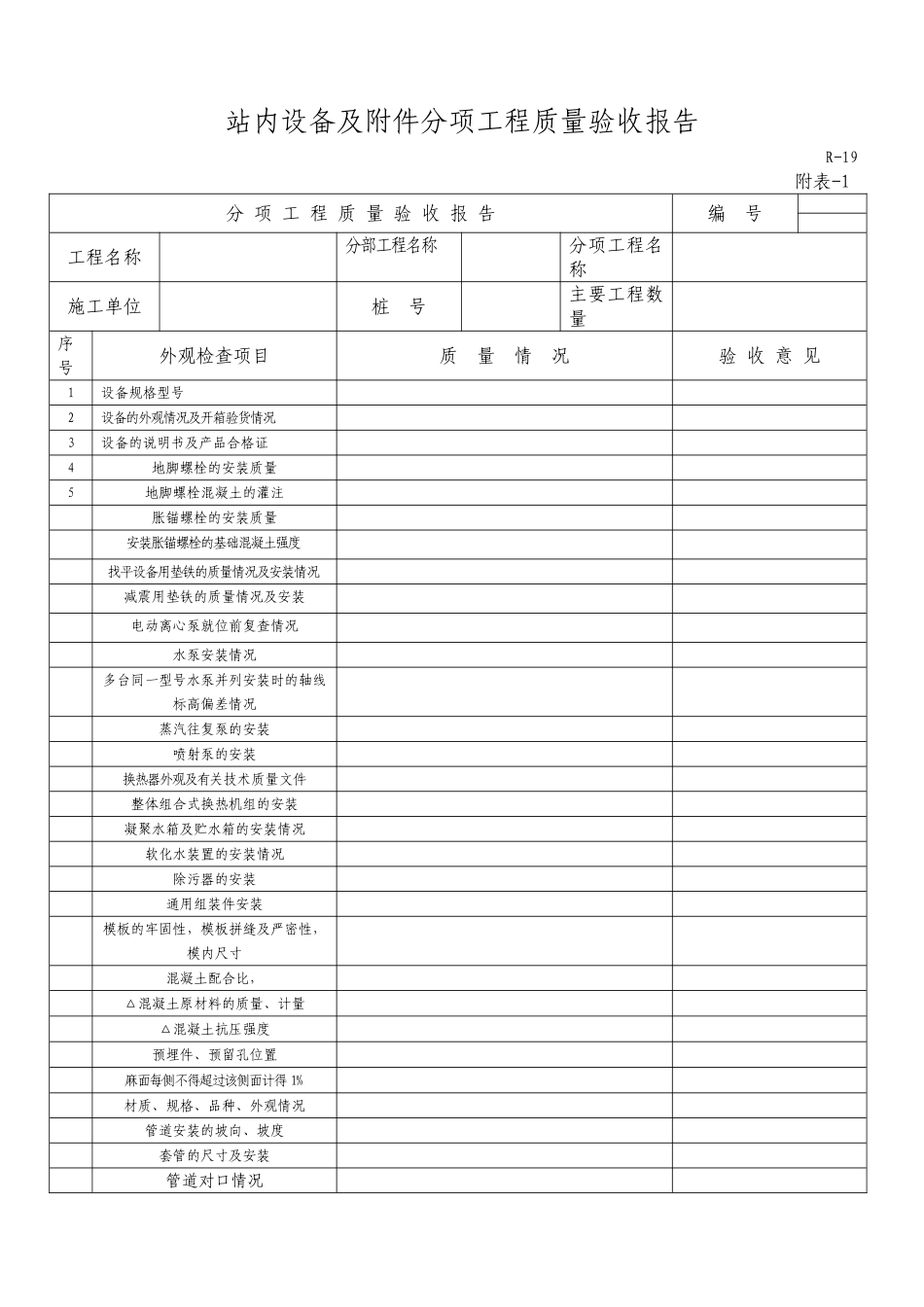

站内设备及附件分项工程质量验收报告R-19 附表-1分 项 工 程 质 量 验 收 报 告编 号工程名称分部工程名称分项工程名称施工单位桩 号主要工程数量序号外观检查项目质 量 情 况验 收 意 见1设备规格型号2设备的外观情况及开箱验货情况3设备的说明书及产品合格证4地脚螺栓的安装质量5地脚螺栓混凝土的灌注胀锚螺栓的安装质量安装胀锚螺栓的基础混凝土强度找平设备用垫铁的质量情况及安装情况减震用垫铁的质量情况及安装电动离心泵就位前复查情况水泵安装情况多台同一型号水泵并列安装时的轴线标高偏差情况蒸汽往复泵的安装喷射泵的安装换热器外观及有关技术质量文件整体组合式换热机组的安装凝聚水箱及贮水箱的安装情况软化水装置的安装情况除污器的安装通用组装件安装模板的牢固性，模板拼缝及严密性，模内尺寸混凝土配合比，△混凝土原材料的质量、计量△混凝土抗压强度预埋件、预留孔位置麻面每侧不得超过该侧面计得 1%材质、规格、品种、外观情况管道安装的坡向、坡度套管的尺寸及安装管道对口情况预制保温管的现场切割设备基础工程质量验收报告 附表-2序号量测项目允许偏差项目（规定值 mm）检验频率实测点偏差值或实测值应量测点数合 格点 数合格率（%）范围点数123456789101坐标位置（纵横轴线）±20每米（每个基础）1（2）2不同平面的标高-203平面外形尺寸±20每个基础每侧14凸台上平面外形尺寸-20每个基础15凹穴尺寸+20每个基础16平面的水平度（包括地坪上需安装的部分）5每米110全长37垂直度5每米210全长5交 方 班 组接 方 班 组平均合格率（%）测定结果施工员质 检 员监理工程师监理意见测定日期： 年 月 日设备支架工程质量验收报告 附表-3序号量测项目允许偏差项目（规定值）检验频率实测点偏差值或实测值应量测点数合 格点 数合格率（%）范围点数123456789101支架立柱位置5每个1垂直度≤H/10002支架横梁上表面标高±5水平弯曲≤L/1000注：表中 H 为支架高度，L 为横梁长度交 方 班 组接 方 班 组平均合格率（%）测定结果施 工 员质 检 员监理工程师监理意见测 定 日 期 ： 年 月 日换 热 器 和 水 箱 安 装 工 程 质 量 验 收 报 告 附表-4序号量测项目允许偏差项目（规定值）检验频率实测点偏差值或实测值应量测点数合 格点 数合格率（%）范围点数123456789101标高±10每台（个）22水平度或垂直度5L/1000 或5H/10003中心线位移±20注：表中 H 为高度...
