第一节--楼梯的组成及形式

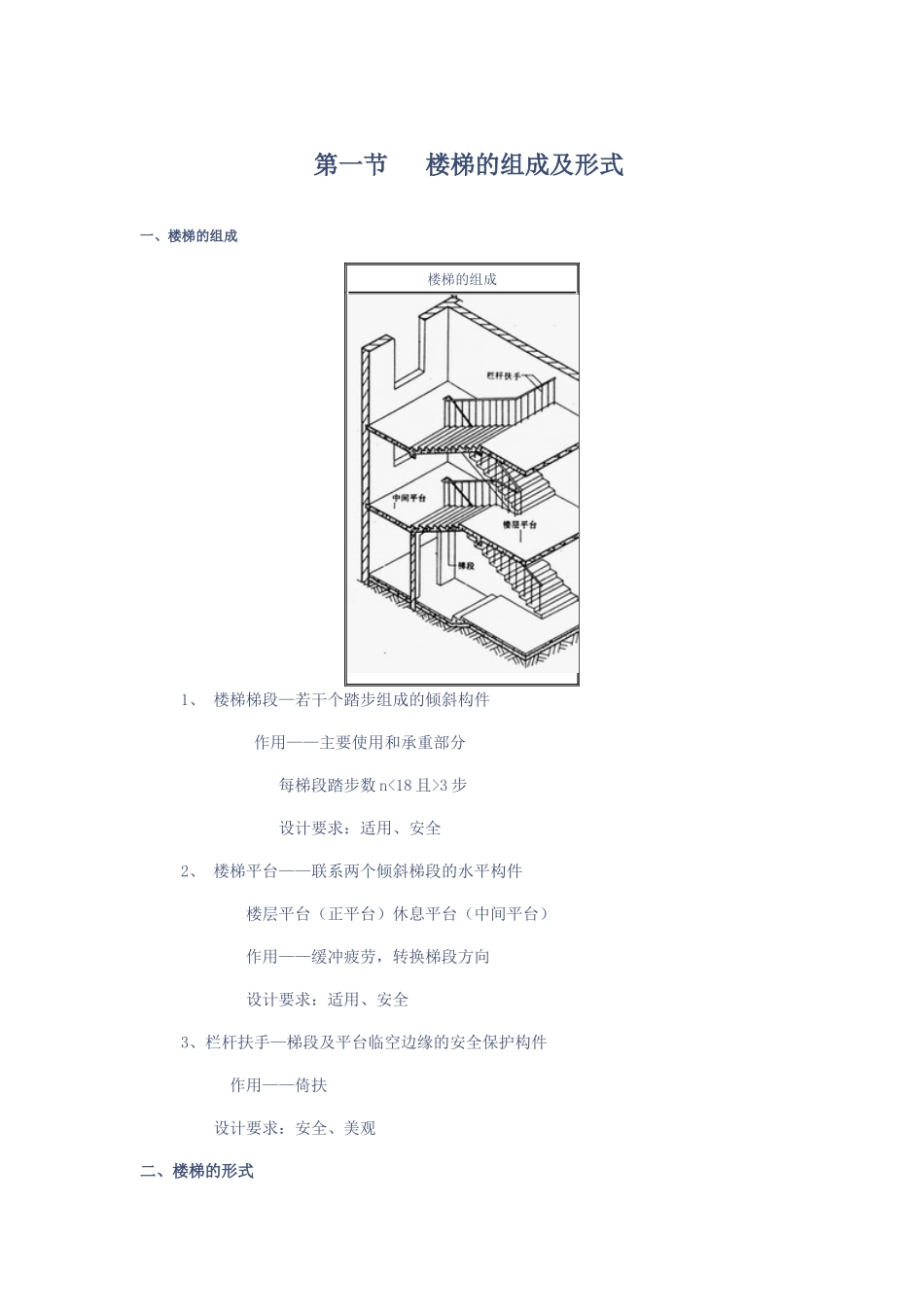

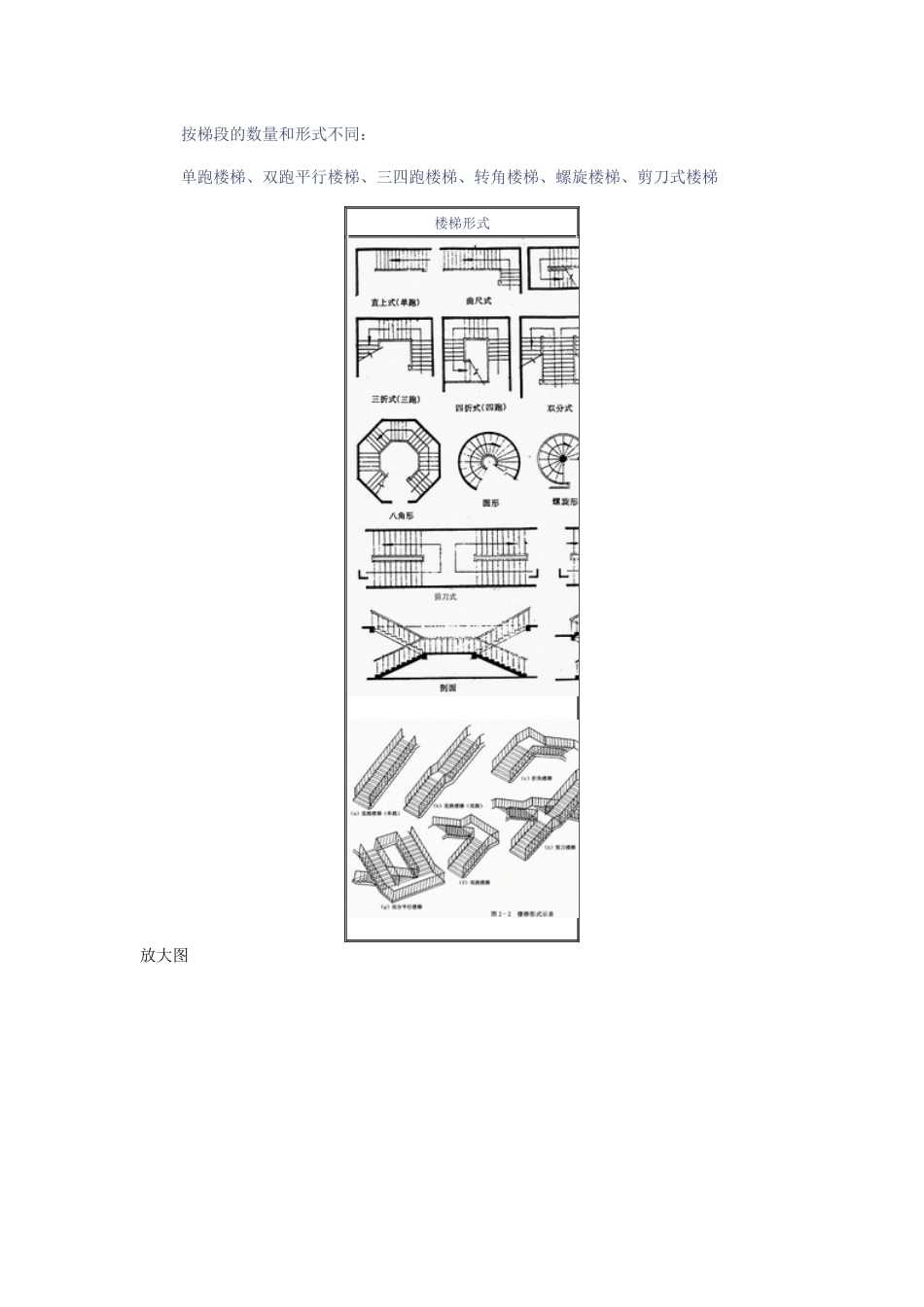

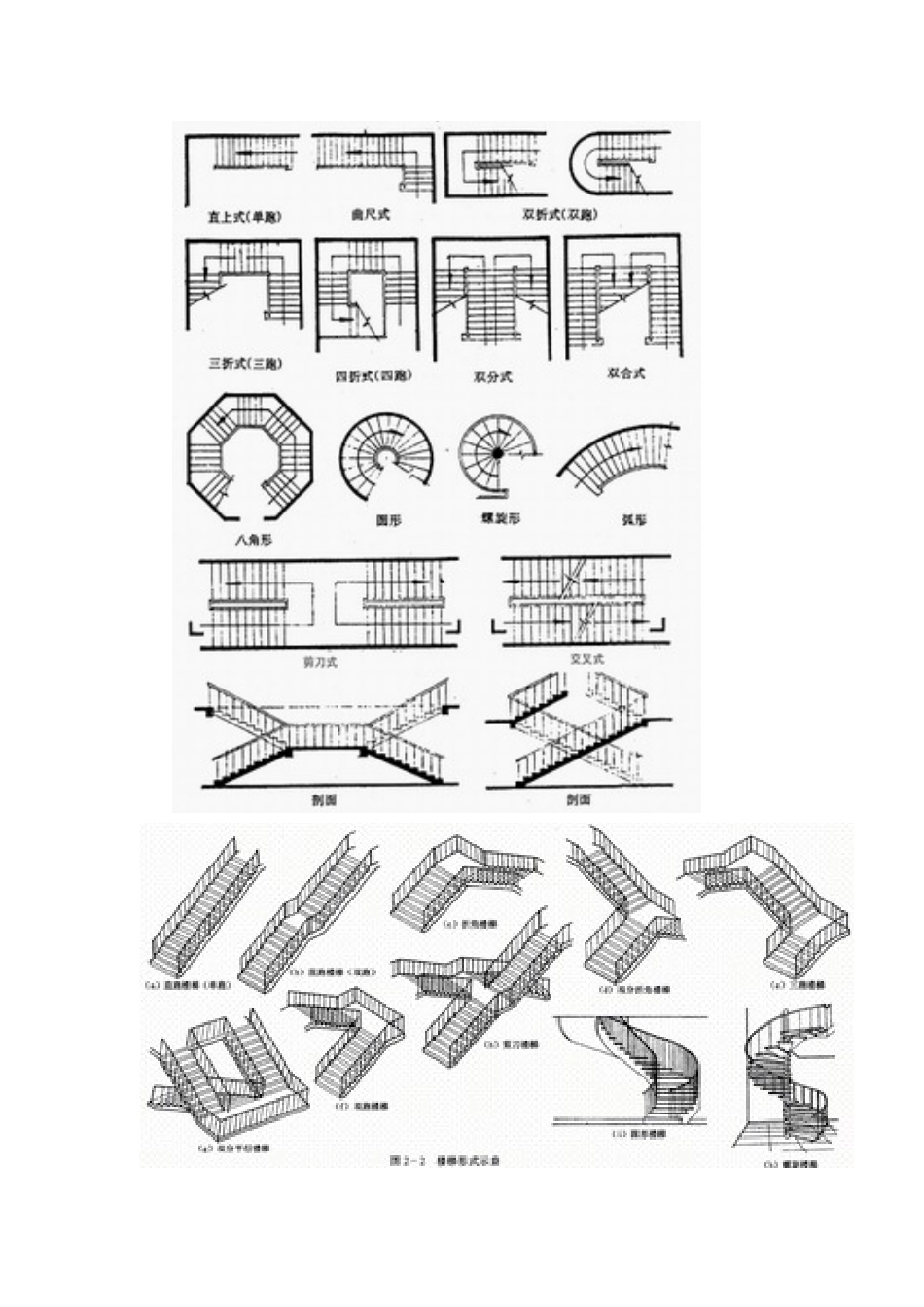

第一节 楼梯的组成及形式 一、楼梯的组成 楼梯的组成1、 楼梯梯段—若干个踏步组成的倾斜构件 作用——主要使用和承重部分 每梯段踏步数 n<18 且>3 步 设计要求：适用、安全 2、 楼梯平台——联系两个倾斜梯段的水平构件 楼层平台（正平台）休息平台（中间平台） 作用——缓冲疲劳，转换梯段方向 设计要求：适用、安全 3、栏杆扶手—梯段及平台临空边缘的安全保护构件 作用——倚扶 设计要求：安全、美观二、楼梯的形式 按梯段的数量和形式不同： 单跑楼梯、双跑平行楼梯、三四跑楼梯、转角楼梯、螺旋楼梯、剪刀式楼梯 楼梯形式放大图平行两跑楼梯在 6 度区,4 层砖混结构,使用平行两跑楼梯,有何限制吗?另外，为了一楼空间利用，楼梯间另一边没有墙，加了一道梁，梁上加隔离墙。二楼，三楼都一样有简支梁，只是梁的大小配筋比较麻烦;为了支撑平台梁还得加一个柱子,会产生短拄(1.45M)。1169200030982.jpg (0 Bytes, 下载次数: 2)绘制楼梯间剖面图案例结合建筑设计法律规范和建筑制图要求，以楼梯间剖面图为例，详细讲述建筑施工图中建筑剖面图的绘制。通过本知识点的学习，应掌握绘制建筑剖面图的方法、步骤与技巧。 一、楼梯的相关知识楼梯是楼层垂直交通的必要设施，楼梯一般由梯段、平台和栏杆（或栏板）扶手组成。常见的楼梯平面形式有：单跑楼梯（上下两层之间只有一个梯段）、双跑楼梯（上下两层之间有两个梯段、一个中间平台）、三跑楼梯（上下两层之间有三个梯段、两个中间平台）等（如图 1 所示）。图 1 楼梯形式示意楼梯的表达：通常采纳平面图和剖面图共同表达，常用比例：1：50楼梯平面图包括底层平面图、标准层平面图、顶层平面图（如图 2）。图 2 中折断位置为上行第一跑中间，顶层在安全栏板以上。底层平面图中由于从第一跑的中间剖后往下投影,所以,楼梯只画到折断线处。需要标注：楼梯剖面详图的剖切位置、详图索引、必要的标高、楼梯间的剖到的轴线编号以及轴线尺寸、平台宽度、梯段的长度、图名及比例。图 2 楼梯平面图操作步骤：（1）绘制建筑物室内、外地坪线、各定位轴线、标准层楼梯平面图是中间层楼梯平面图，既有上又有下，上下梯段都画成完整的。折断线两侧的上下指引线箭头是相对的，箭尾分别写上“上××级”或“下××级”，其余与底层一样。顶层平面图的剖切位置在楼梯之上，因此踏面是完整的，只有下行，故楼梯上没有折断线。楼梯剖面图: 通常剖上行楼梯梯段，剖到的画粗实线...
