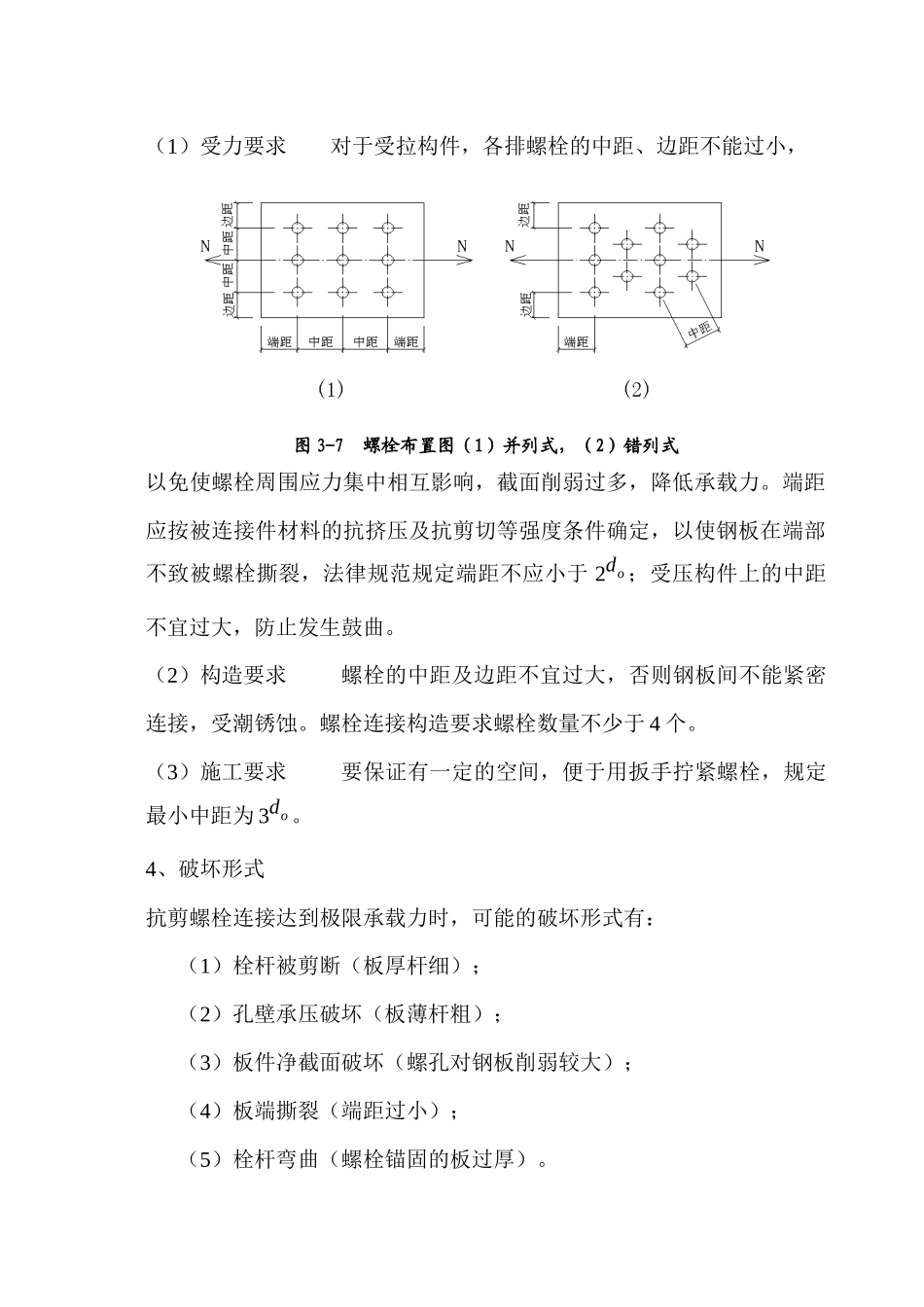

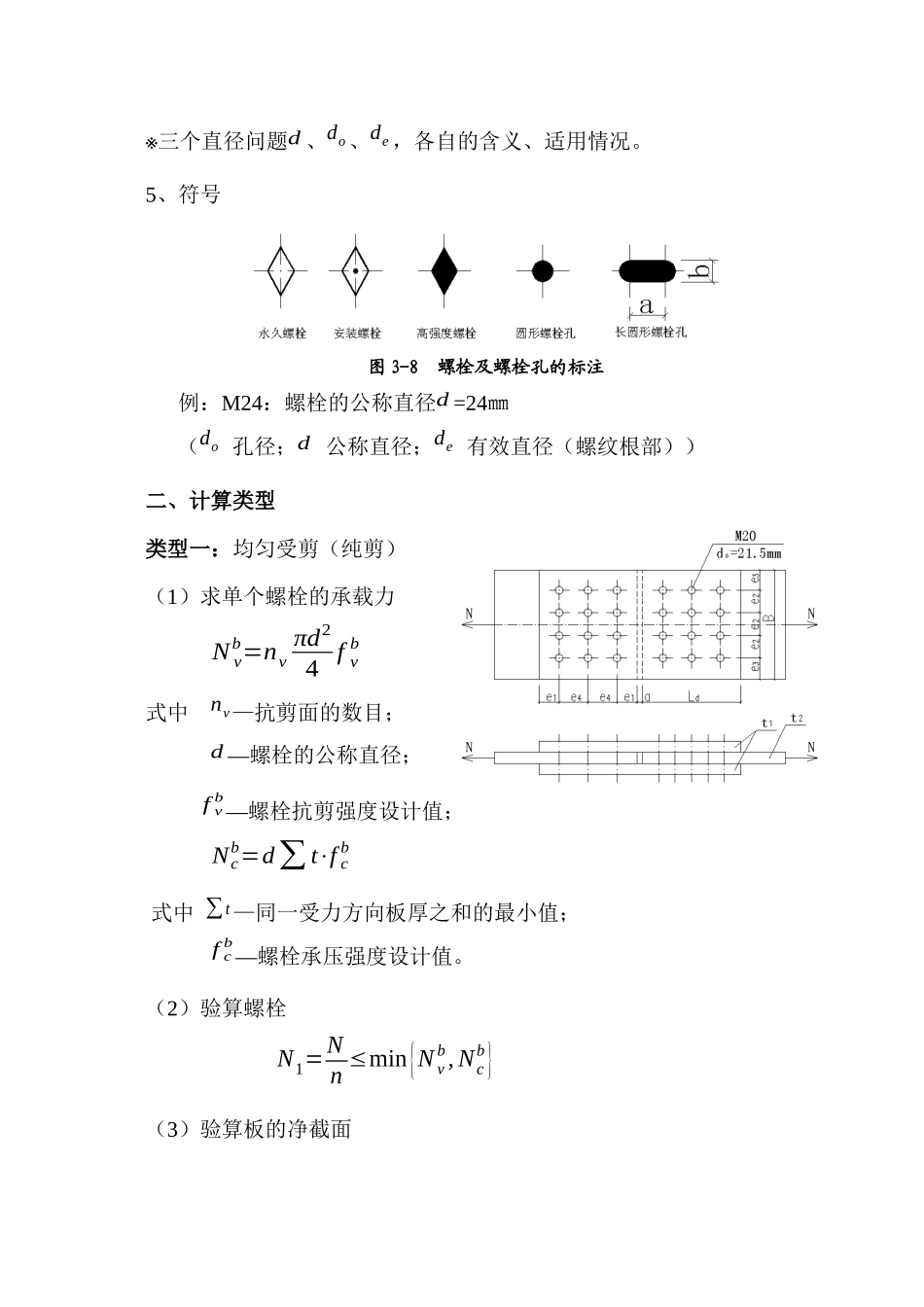

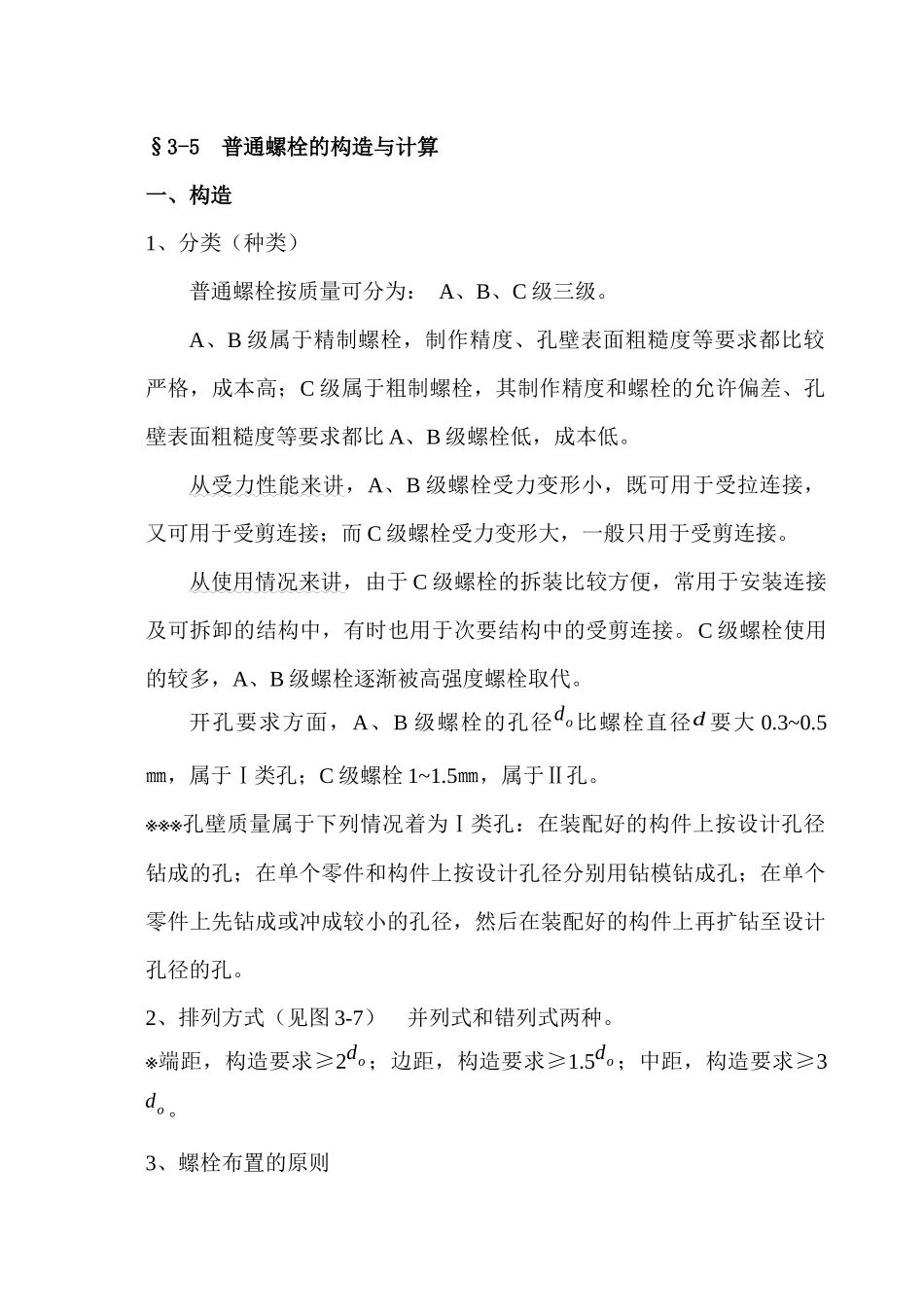

§3-5 普通螺栓的构造与计算一、构造1、分类（种类）普通螺栓按质量可分为： A、B、C 级三级。A、B 级属于精制螺栓，制作精度、孔壁表面粗糙度等要求都比较严格，成本高；C 级属于粗制螺栓，其制作精度和螺栓的允许偏差、孔壁表面粗糙度等要求都比 A、B 级螺栓低，成本低。从受力性能来讲，A、B 级螺栓受力变形小，既可用于受拉连接，又可用于受剪连接；而 C 级螺栓受力变形大，一般只用于受剪连接。从使用情况来讲，由于 C 级螺栓的拆装比较方便，常用于安装连接及可拆卸的结构中，有时也用于次要结构中的受剪连接。C 级螺栓使用的较多，A、B 级螺栓逐渐被高强度螺栓取代。开孔要求方面，A、B 级螺栓的孔径do比螺栓直径d 要大 0.3~0.5㎜，属于Ⅰ类孔；C 级螺栓 1~1.5㎜，属于Ⅱ孔。※※※孔壁质量属于下列情况着为Ⅰ类孔：在装配好的构件上按设计孔径钻成的孔；在单个零件和构件上按设计孔径分别用钻模钻成孔；在单个零件上先钻成或冲成较小的孔径，然后在装配好的构件上再扩钻至设计孔径的孔。2、排列方式（见图 3-7） 并列式和错列式两种。※端距，构造要求≥2do；边距，构造要求≥1.5do；中距，构造要求≥3do。3、螺栓布置的原则（1）受力要求 对于受拉构件，各排螺栓的中距、边距不能过小，图 3-7 螺栓布置图（1）并列式，（2）错列式以免使螺栓周围应力集中相互影响，截面削弱过多，降低承载力。端距应按被连接件材料的抗挤压及抗剪切等强度条件确定，以使钢板在端部不致被螺栓撕裂，法律规范规定端距不应小于 2do；受压构件上的中距不宜过大，防止发生鼓曲。（2）构造要求螺栓的中距及边距不宜过大，否则钢板间不能紧密连接，受潮锈蚀。螺栓连接构造要求螺栓数量不少于 4 个。（3）施工要求要保证有一定的空间，便于用扳手拧紧螺栓，规定最小中距为 3do。4、破坏形式抗剪螺栓连接达到极限承载力时，可能的破坏形式有：（1）栓杆被剪断（板厚杆细）；（2）孔壁承压破坏（板薄杆粗）；（3）板件净截面破坏（螺孔对钢板削弱较大）；（4）板端撕裂（端距过小）；（5）栓杆弯曲（螺栓锚固的板过厚）。※三个直径问题d 、do、de，各自的含义、适用情况。5、符号图 3-8 螺栓及螺栓孔的标注例：M24：螺栓的公称直径d =24㎜（do 孔径；d 公称直径；de 有效直径（螺纹根部））二、计算类型类型一：均匀受剪（纯剪） （1）求单个螺栓的承载力N vb=nvπd24 f vb 式中 nv—抗剪面的数目；d —螺栓的公称直径；...
