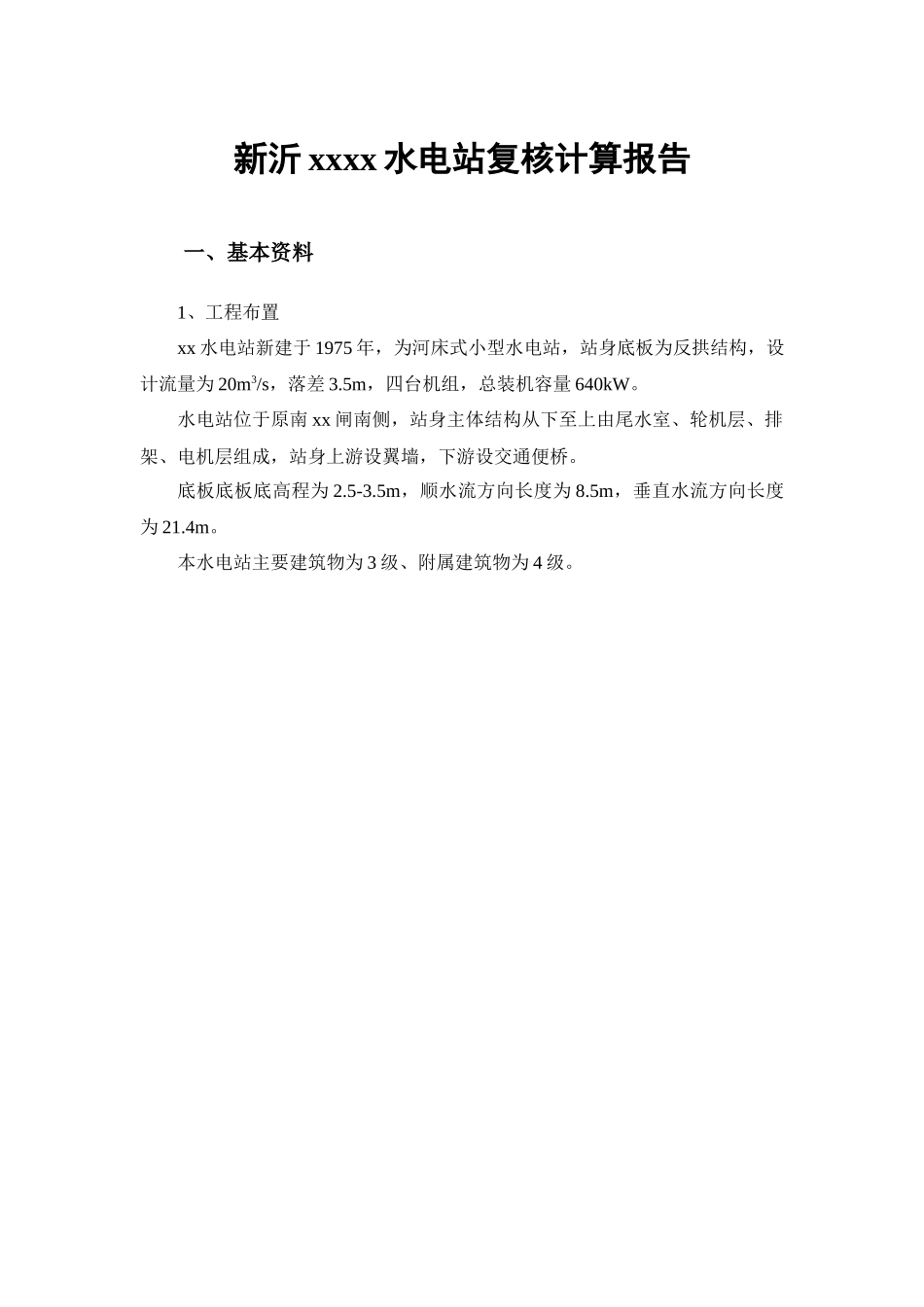

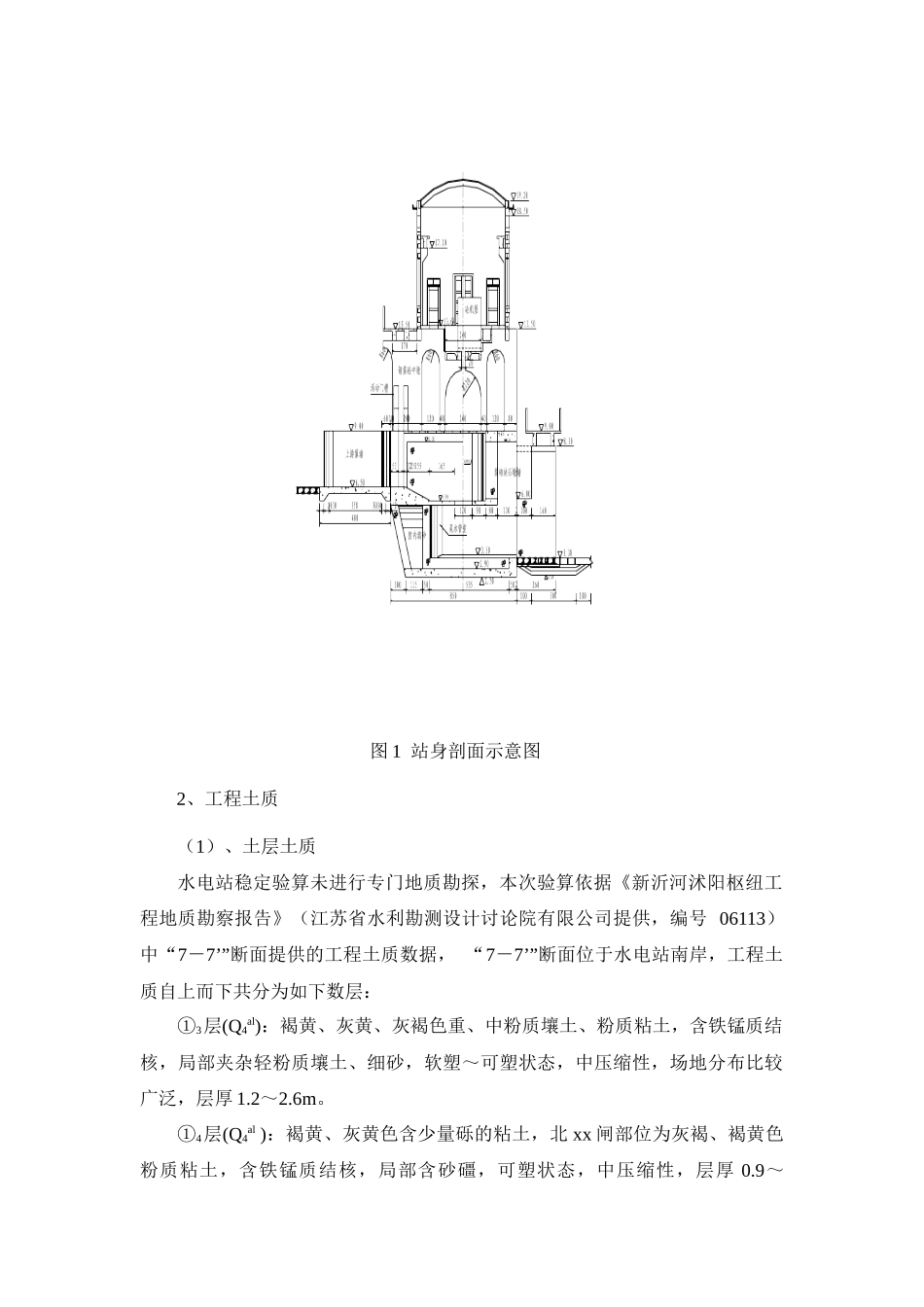

新沂 xxxx 水电站复核计算报告一、基本资料1、工程布置xx 水电站新建于 1975 年，为河床式小型水电站，站身底板为反拱结构，设计流量为 20m3/s，落差 3.5m，四台机组，总装机容量 640kW。水电站位于原南 xx 闸南侧，站身主体结构从下至上由尾水室、轮机层、排架、电机层组成，站身上游设翼墙，下游设交通便桥。底板底板底高程为 2.5-3.5m，顺水流方向长度为 8.5m，垂直水流方向长度为 21.4m。本水电站主要建筑物为 3 级、附属建筑物为 4 级。 图 1 站身剖面示意图 2、工程土质（1）、土层土质水电站稳定验算未进行专门地质勘探，本次验算依据《新沂河沭阳枢纽工程地质勘察报告》（江苏省水利勘测设计讨论院有限公司提供，编号 06113）中“7－7’”断面提供的工程土质数据， “7－7’”断面位于水电站南岸，工程土质自上而下共分为如下数层：①3层(Q4al)：褐黄、灰黄、灰褐色重、中粉质壤土、粉质粘土，含铁锰质结核，局部夹杂轻粉质壤土、细砂，软塑～可塑状态，中压缩性，场地分布比较广泛，层厚 1.2～2.6m。①4层(Q4al )：褐黄、灰黄色含少量砾的粘土，北 xx 闸部位为灰褐、褐黄色粉质粘土，含铁锰质结核，局部含砂礓，可塑状态，中压缩性，层厚 0.9～2.9m，南 xx 闸部位缺失。②1层(Q4al )：棕黄夹灰色粘土、粉质粘土，局部含砂砾，含铁锰质结核及砂礓，可塑～硬塑状态，中压缩性，层厚 0.4～3.7m，场地广泛分布，局部泓道内因人工开挖缺失或层厚较小。③ 层(Q3al )：棕黄夹灰白色粘土、粉质粘土，含铁锰质结核及砂礓，砂礓直径 1～7cm，含量 10～30％，下部含量渐少，硬塑～可塑状态，中压缩性，场地普遍分布，未揭穿，最大揭示厚度 18.1m。（2）水文地质场地上部① 3层粘性土直接出露于地表，由于近地表生物影响、地下水位上下波动及风干等因素，产生裂隙，因此① 3层粘性土表层具有一定的透水性，构成场地的上部潜水含水层，① 4、② 1、③层粘性土为潜水含水层隔水底板。根据水质分析结果，判定场地河水及地下水对砼均无腐蚀性。场地分布土层渗透变形类型皆为流土型。（3）场地及地基的地震效应水电站建筑场地类别为Ⅱ类。场地地震动峰值加速度为 0.15g，相应的地震基本烈度为Ⅶ度，地震动反应谱特征周期为 0.40s。该场地不存在可能液化土层。（4）站身地基地质分析根据勘察报告，发电厂基础座落于② 1层上，② 1层为含少量砾的粘土，直接快剪 c=55kPa，Ф=19 度， 地基允许承载力为 220k...
