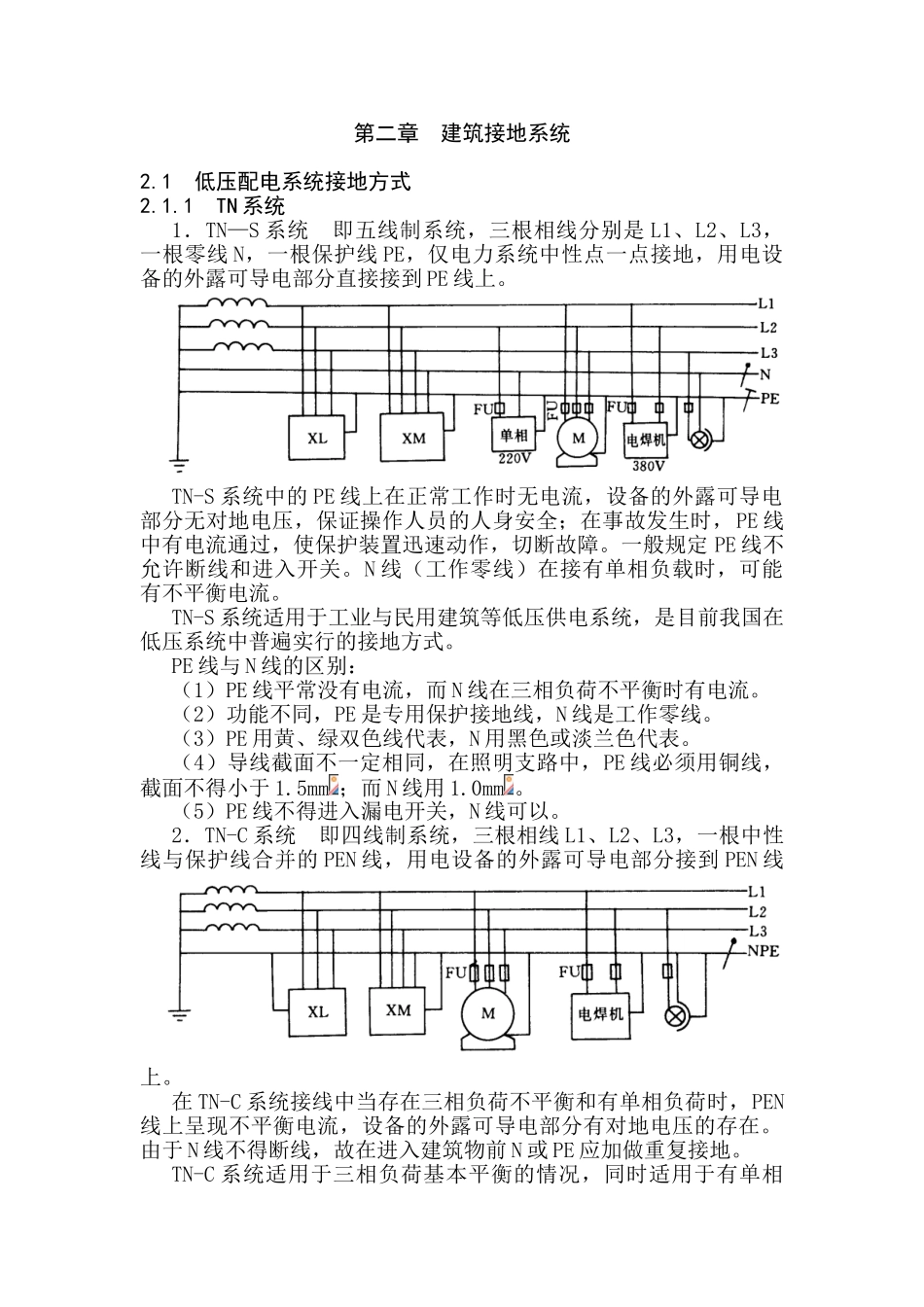

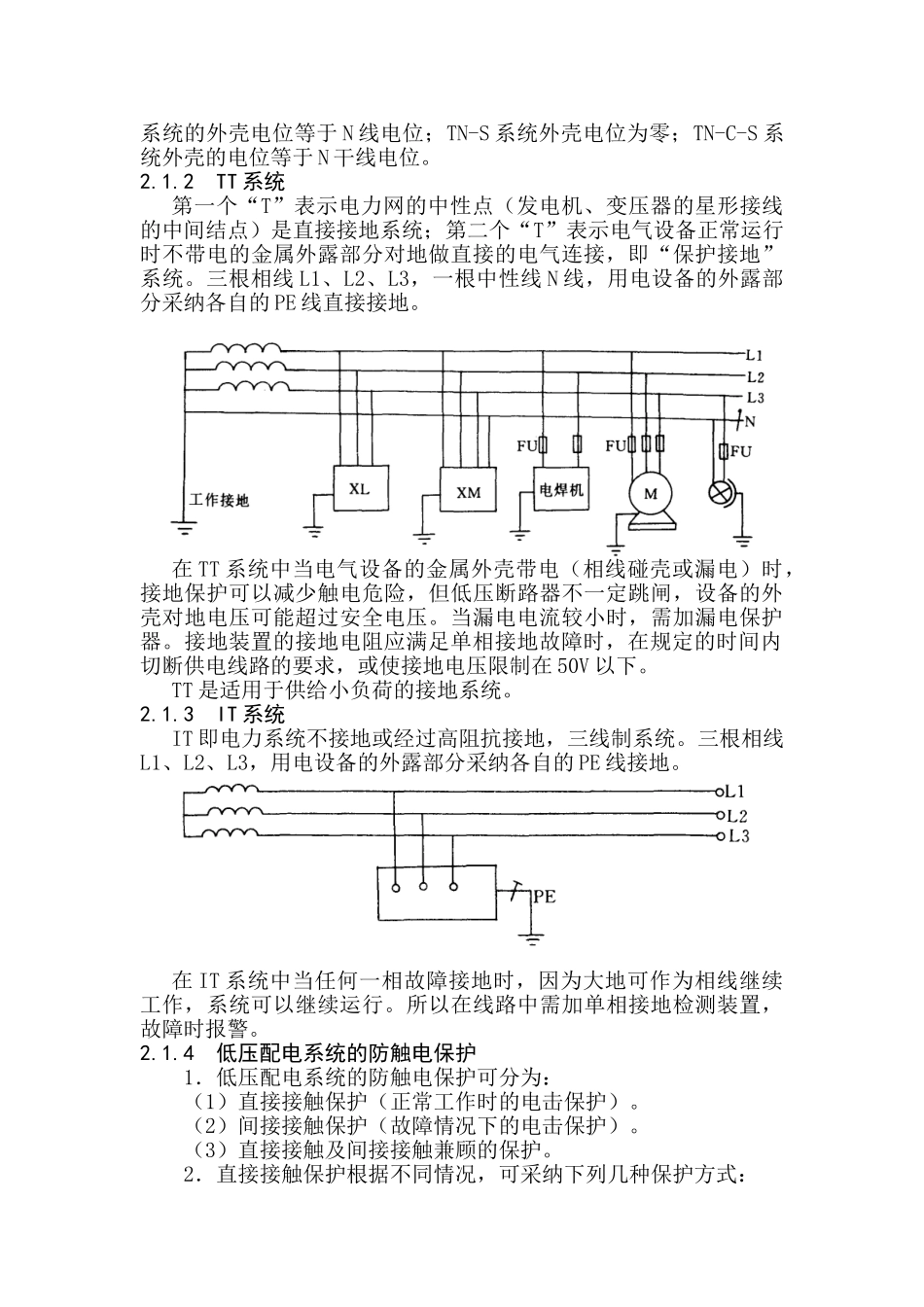

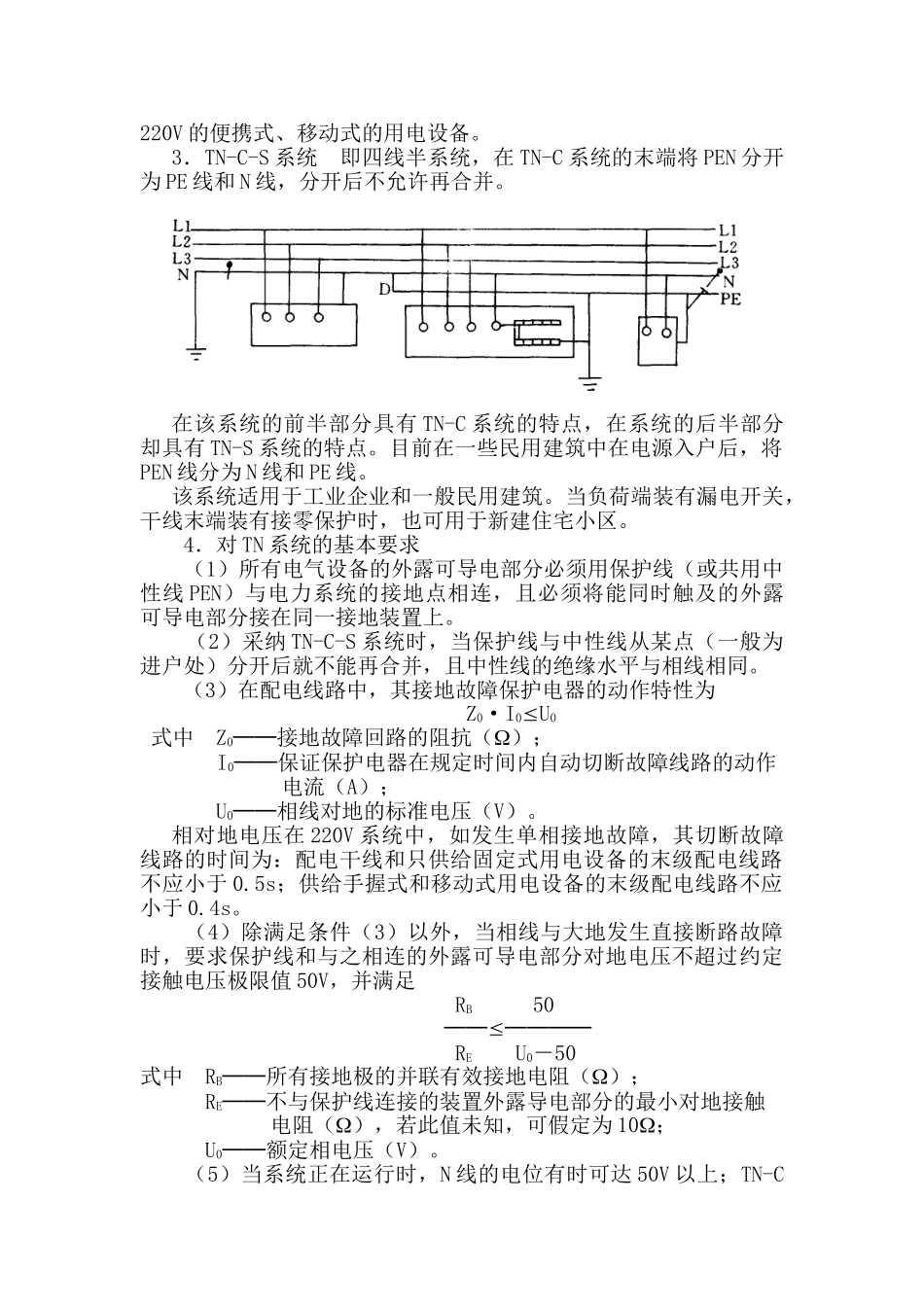

第二章 建筑接地系统2.1 低压配电系统接地方式2.1.1 TN 系统1．TN—S 系统 即五线制系统，三根相线分别是 L1、L2、L3，一根零线 N，一根保护线 PE，仅电力系统中性点一点接地，用电设备的外露可导电部分直接接到 PE 线上。TN-S 系统中的 PE 线上在正常工作时无电流，设备的外露可导电部分无对地电压，保证操作人员的人身安全；在事故发生时，PE 线中有电流通过，使保护装置迅速动作，切断故障。一般规定 PE 线不允许断线和进入开关。N 线（工作零线）在接有单相负载时，可能有不平衡电流。TN-S 系统适用于工业与民用建筑等低压供电系统，是目前我国在低压系统中普遍实行的接地方式。PE 线与 N 线的区别：（1）PE 线平常没有电流，而 N 线在三相负荷不平衡时有电流。（2）功能不同，PE 是专用保护接地线，N 线是工作零线。（3）PE 用黄、绿双色线代表，N 用黑色或淡兰色代表。（4）导线截面不一定相同，在照明支路中，PE 线必须用铜线，截面不得小于 1.5mm ；而 N 线用 1.0mm 。（5）PE 线不得进入漏电开关，N 线可以。2．TN-C 系统 即四线制系统，三根相线 L1、L2、L3，一根中性线与保护线合并的 PEN 线，用电设备的外露可导电部分接到 PEN 线上。在 TN-C 系统接线中当存在三相负荷不平衡和有单相负荷时，PEN线上呈现不平衡电流，设备的外露可导电部分有对地电压的存在。由于 N 线不得断线，故在进入建筑物前 N 或 PE 应加做重复接地。TN-C 系统适用于三相负荷基本平衡的情况，同时适用于有单相220V 的便携式、移动式的用电设备。3．TN-C-S 系统 即四线半系统，在 TN-C 系统的末端将 PEN 分开为 PE 线和 N 线，分开后不允许再合并。 在该系统的前半部分具有 TN-C 系统的特点，在系统的后半部分却具有 TN-S 系统的特点。目前在一些民用建筑中在电源入户后，将PEN 线分为 N 线和 PE 线。该系统适用于工业企业和一般民用建筑。当负荷端装有漏电开关，干线末端装有接零保护时，也可用于新建住宅小区。 4．对 TN 系统的基本要求 （1）所有电气设备的外露可导电部分必须用保护线（或共用中性线 PEN）与电力系统的接地点相连，且必须将能同时触及的外露可导电部分接在同一接地装置上。 （2）采纳 TN-C-S 系统时，当保护线与中性线从某点（一般为进户处）分开后就不能再合并，且中性线的绝缘水平与相线相同。 （3）在配电线路中，其接地故障保护电器的动作特性为 Z0...
