第十章---图形用户界面GUI制作

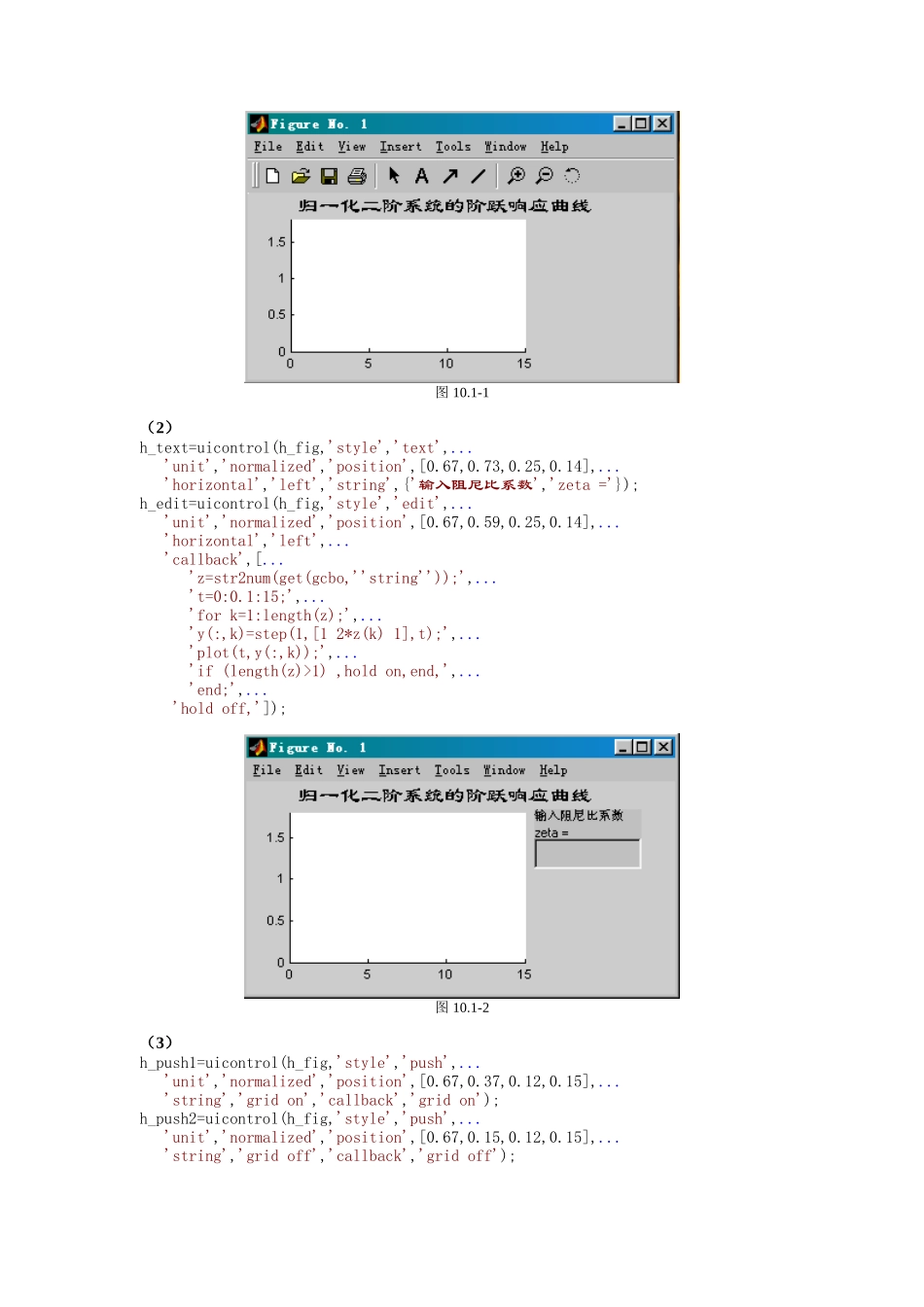

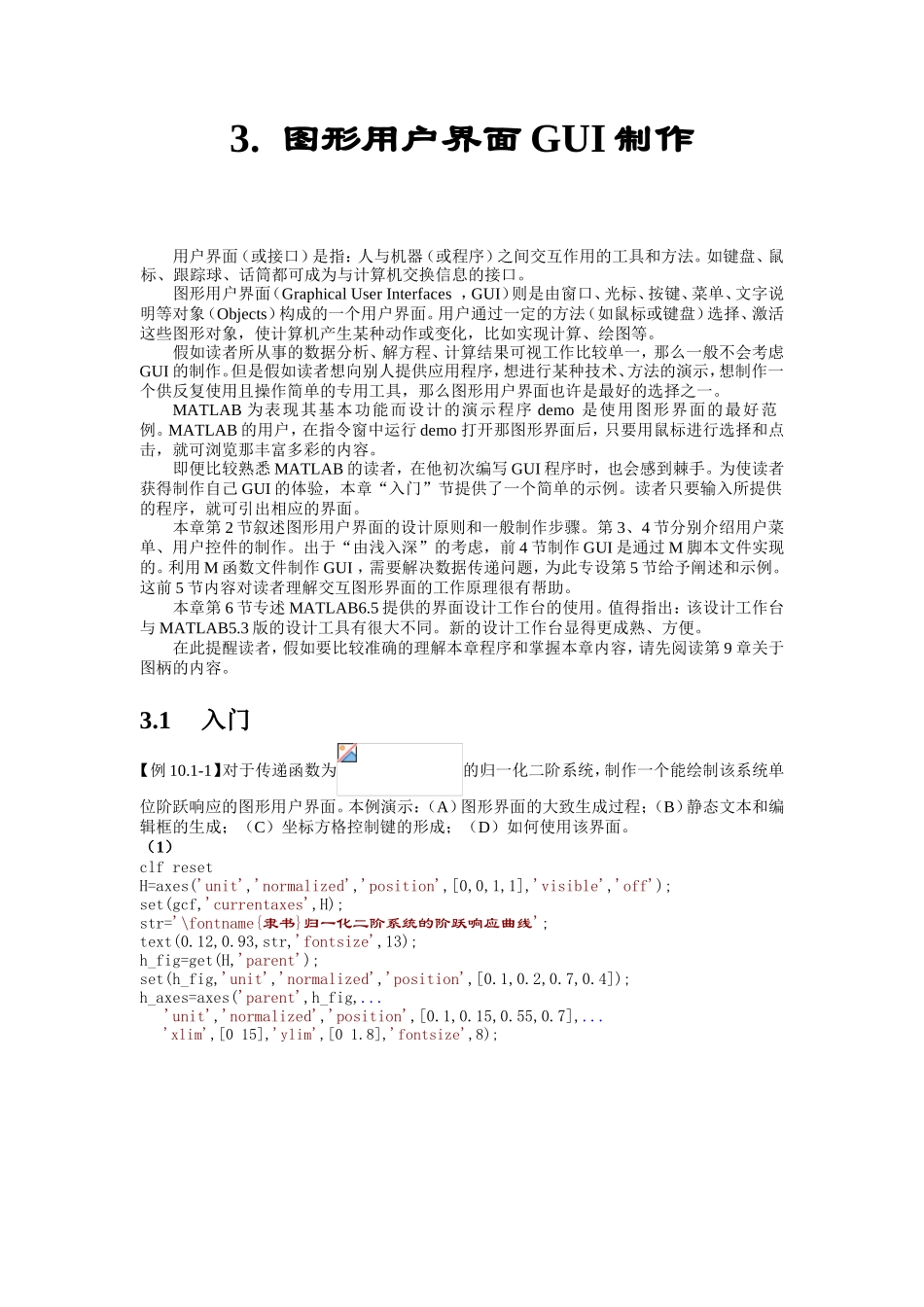

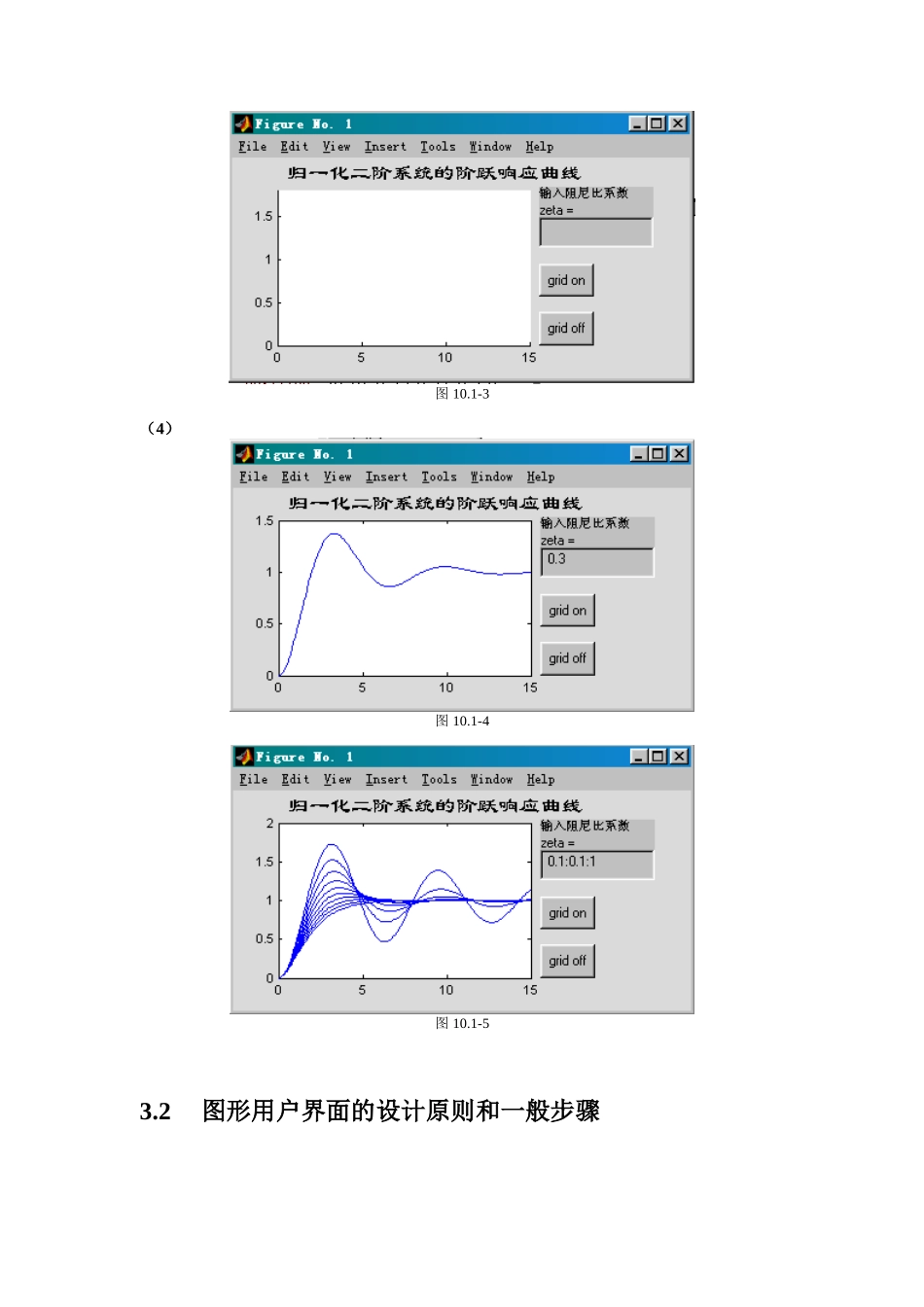

3. 图形用户界面 GUI 制作用户界面（或接口）是指：人与机器（或程序）之间交互作用的工具和方法。如键盘、鼠标、跟踪球、话筒都可成为与计算机交换信息的接口。图形用户界面（Graphical User Interfaces ，GUI）则是由窗口、光标、按键、菜单、文字说明等对象（Objects）构成的一个用户界面。用户通过一定的方法（如鼠标或键盘）选择、激活这些图形对象，使计算机产生某种动作或变化，比如实现计算、绘图等。假如读者所从事的数据分析、解方程、计算结果可视工作比较单一，那么一般不会考虑GUI 的制作。但是假如读者想向别人提供应用程序，想进行某种技术、方法的演示，想制作一个供反复使用且操作简单的专用工具，那么图形用户界面也许是最好的选择之一。MATLAB 为表现其基本功能而设计的演示程序 demo 是使用图形界面的最好范例。MATLAB 的用户，在指令窗中运行 demo 打开那图形界面后，只要用鼠标进行选择和点击，就可浏览那丰富多彩的内容。即便比较熟悉 MATLAB 的读者，在他初次编写 GUI 程序时，也会感到棘手。为使读者获得制作自己 GUI 的体验，本章“入门”节提供了一个简单的示例。读者只要输入所提供的程序，就可引出相应的界面。本章第 2 节叙述图形用户界面的设计原则和一般制作步骤。第 3、4 节分别介绍用户菜单、用户控件的制作。出于“由浅入深”的考虑，前 4 节制作 GUI 是通过 M 脚本文件实现的。利用 M 函数文件制作 GUI ，需要解决数据传递问题，为此专设第 5 节给予阐述和示例。这前 5 节内容对读者理解交互图形界面的工作原理很有帮助。本章第 6 节专述 MATLAB6.5 提供的界面设计工作台的使用。值得指出：该设计工作台与 MATLAB5.3 版的设计工具有很大不同。新的设计工作台显得更成熟、方便。在此提醒读者，假如要比较准确的理解本章程序和掌握本章内容，请先阅读第 9 章关于图柄的内容。3.1入门【例 10.1-1】对于传递函数为的归一化二阶系统，制作一个能绘制该系统单位阶跃响应的图形用户界面。本例演示：（A）图形界面的大致生成过程；（B）静态文本和编辑框的生成；（C）坐标方格控制键的形成；（D）如何使用该界面。（1）clf resetH=axes('unit','normalized','position',[0,0,1,1],'visible','off');set(gcf,'currentaxes',H);str='\fontname{隶书}归一化二阶系统的阶跃响应曲线';text(0.12,0.93,str,'fontsize',13);h_fig=get(H,'parent');set(h_fig,'unit','normaliz...
