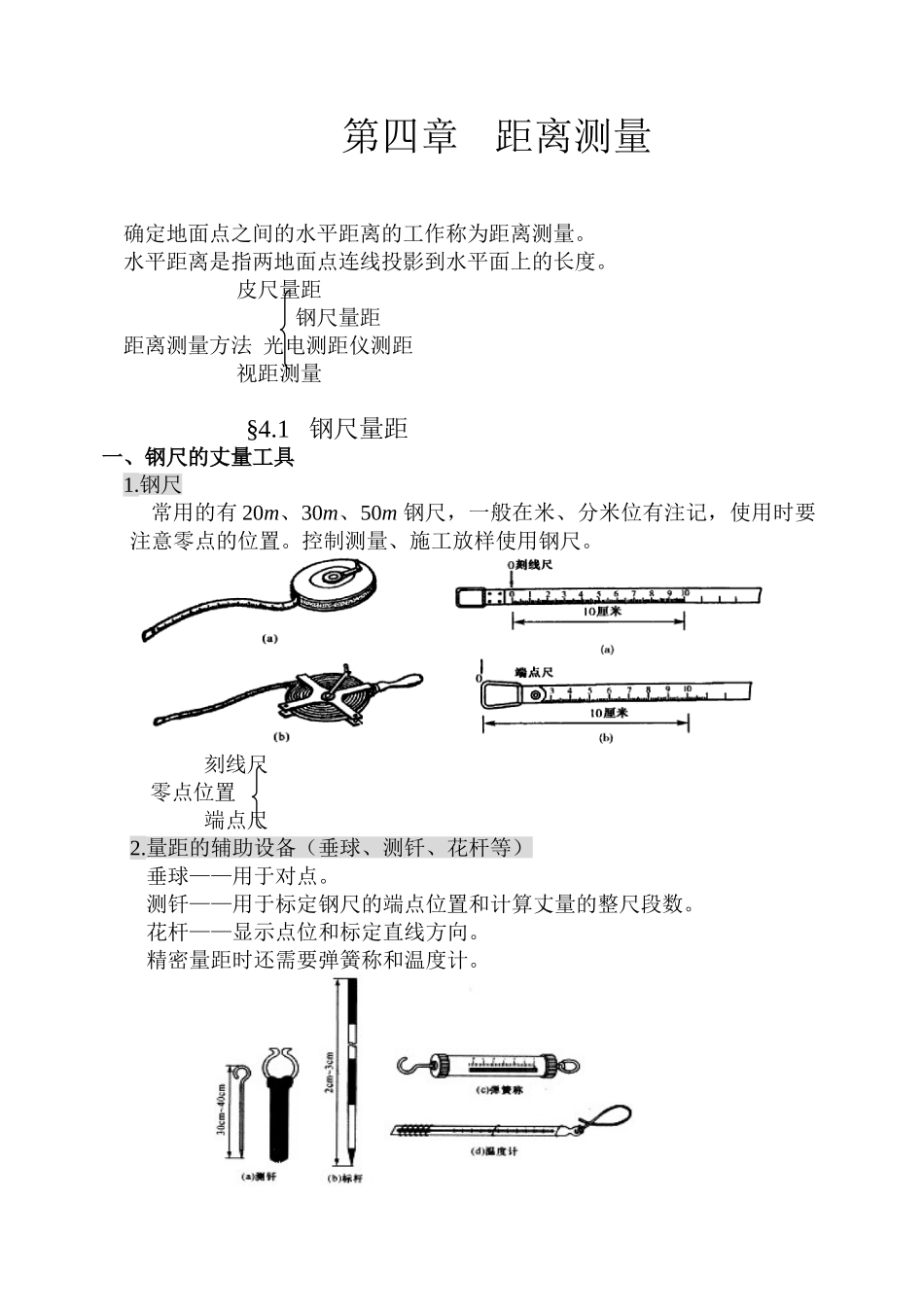

第四章距离测量 确定地面点之间的水平距离的工作称为距离测量。 水平距离是指两地面点连线投影到水平面上的长度。 皮尺量距钢尺量距 距离测量方法 光电测距仪测距 视距测量 §4.1 钢尺量距一、钢尺的丈量工具1.钢尺 常用的有 20m、30m、50m 钢尺，一般在米、分米位有注记，使用时要注意零点的位置。控制测量、施工放样使用钢尺。 刻线尺 零点位置 端点尺2.量距的辅助设备（垂球、测钎、花杆等） 垂球——用于对点。 测钎——用于标定钢尺的端点位置和计算丈量的整尺段数。 花杆——显示点位和标定直线方向。 精密量距时还需要弹簧称和温度计。二、直线定线1.目估定线当两点距离较远，需分段丈量时，为使各点处在同一直线上，用花杆以标定直线的位置，这项工作称为直线定线。 2.经纬仪定线 钢尺精密量距时，必须用经纬仪定线。 三、钢尺量量方法 1.一般方法 （1）平坦地面的距离丈量采纳边定线边丈量的方法，先确定整尺段数，再量余长。 D=n l + q为了检核和提高精度，除了往测以外，还要返测。符合精度要求后取平均值为最后结果。 相对误差——往返丈量的距离之差的绝对值与平均距离之比，并化成分子为一的分数。 若， 则 （2）倾斜地面的距离丈量① 水平钢尺法 ② 高差改正法 或 四、钢尺精密量距 1.钢尺的尺长方程式对一钢尺，在不同拉力、温度下长度是不相同的，不同一钢尺，其相同条件下长度也不一致。钢尺检定的目的在于求出其尺长方程式。lt=l+△l+αl ( t -t0 )l 为钢尺的名义长度t0一般为 20℃，即标准温度。△ l 为尺长改正数α 为钢尺的膨胀系数2.丈量方法钢尺应有 mm 分划，并经过检定；丈量时用经纬仪定线并打木桩；丈量的拉力与检定时的拉力相同；用水准仪测出各点间的高差；用温度计测出丈量时的温度。精密量距通常采纳读数法，即在每尺段两头读数，需丈量三次，若符合限差要求，则取平均值为该段的结果。3.长度的改正和距离计算⑴ 尺长改正: ⑵ 温度改正: ⑶ 倾斜改正: 所以，五、钢尺量距的误差钢尺量距的主要误差来源有：1.尺长误差2.操作误差(1)定线误差(2)钢尺倾斜误差(3)拉力误差(4)对点、读数误差3.外界影响(1)温度影响(2)刚尺垂曲误差§4.2 电磁波测距 电磁波测距仪可分为微波测距仪、激光测距仪、红外测距仪和光电测距。一、电磁波测距的精度 测距仪的测距精度表示为： 式中：为测距中误差， a 为固定误差（mm），b 为比例误差（mm/km），D 为测距长度。二...
