管道安装作业指导书

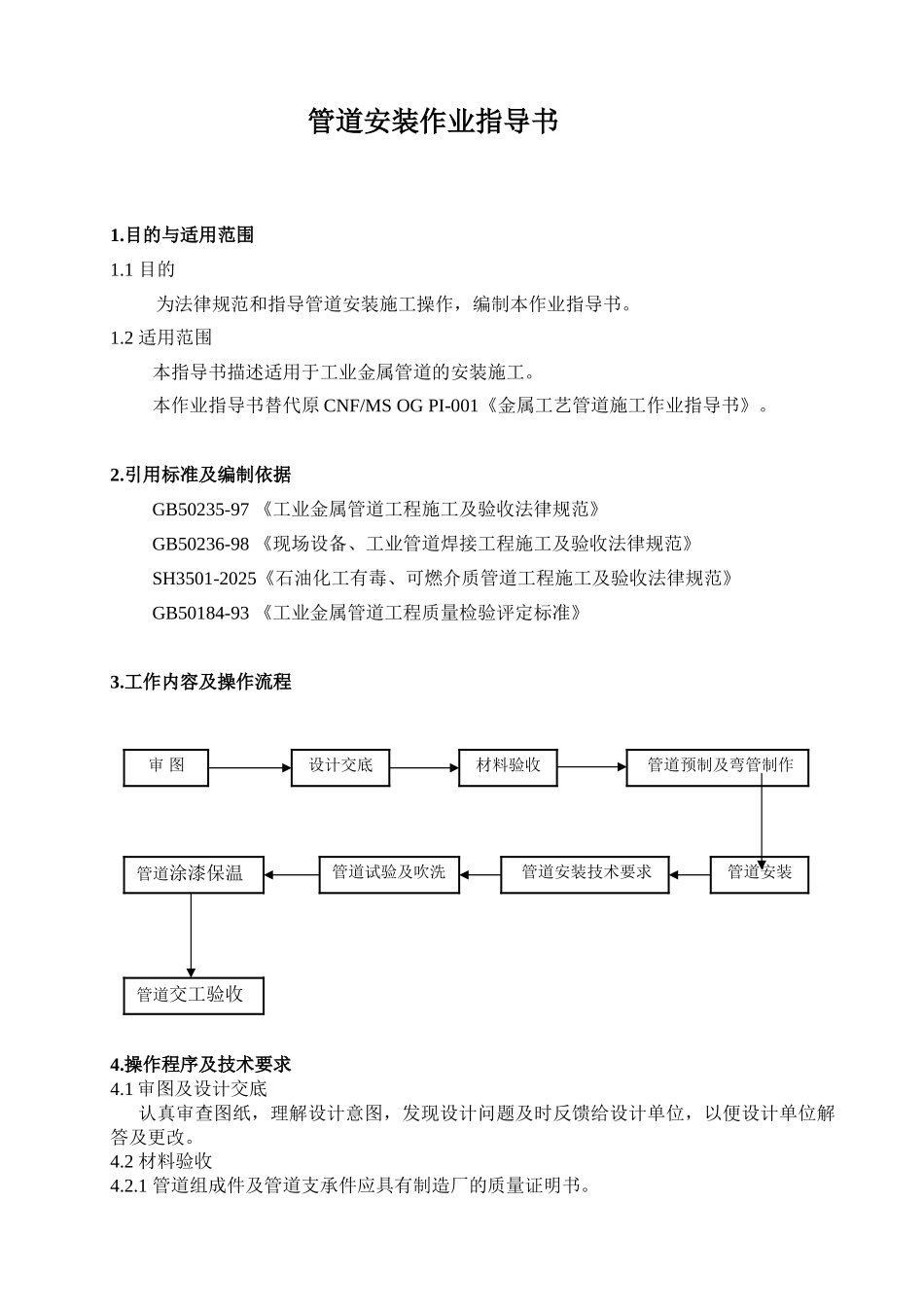

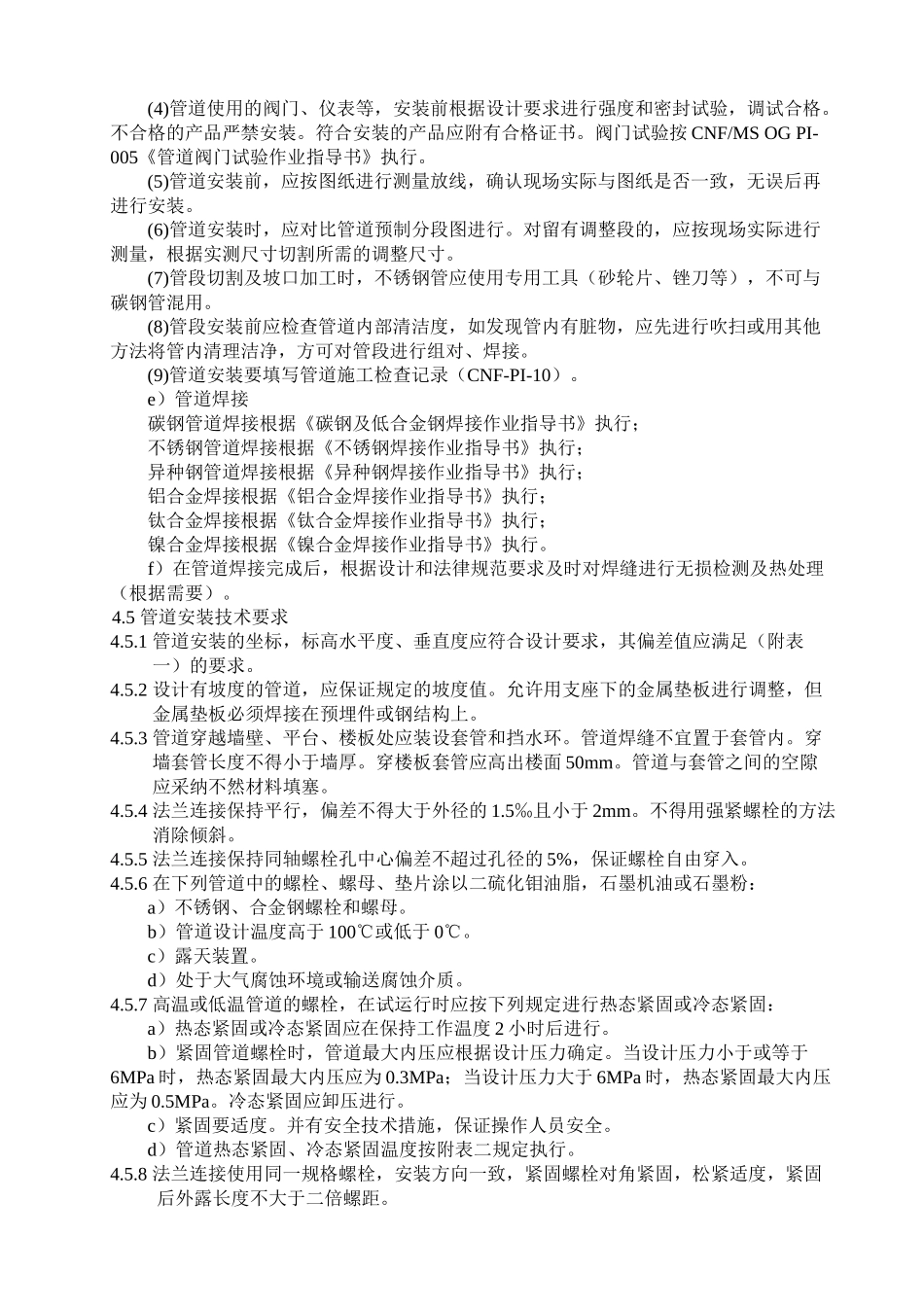

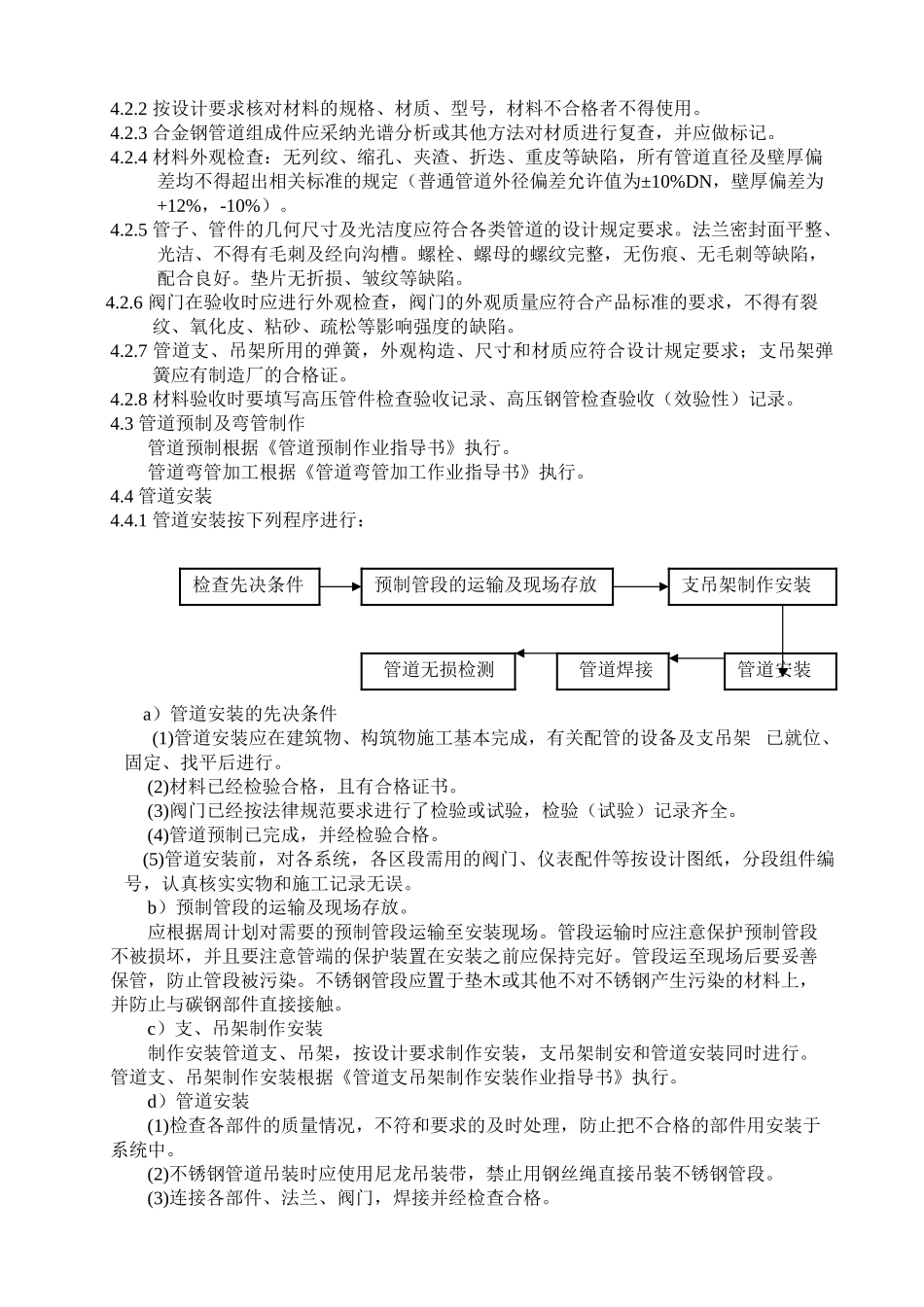

管道安装作业指导书1.目的与适用范围1.1 目的 为法律规范和指导管道安装施工操作，编制本作业指导书。1.2 适用范围本指导书描述适用于工业金属管道的安装施工。本作业指导书替代原 CNF/MS OG PI-001《金属工艺管道施工作业指导书》。2.引用标准及编制依据GB50235-97 《工业金属管道工程施工及验收法律规范》GB50236-98 《现场设备、工业管道焊接工程施工及验收法律规范》SH3501-2025《石油化工有毒、可燃介质管道工程施工及验收法律规范》GB50184-93 《工业金属管道工程质量检验评定标准》3.工作内容及操作流程 4.操作程序及技术要求4.1 审图及设计交底认真审查图纸，理解设计意图，发现设计问题及时反馈给设计单位，以便设计单位解答及更改。4.2 材料验收4.2.1 管道组成件及管道支承件应具有制造厂的质量证明书。审 图设计交底材料验收管道预制及弯管制作管道安装管道安装技术要求管道试验及吹洗管道涂漆保温管道交工验收4.2.2 按设计要求核对材料的规格、材质、型号，材料不合格者不得使用。4.2.3 合金钢管道组成件应采纳光谱分析或其他方法对材质进行复查，并应做标记。4.2.4 材料外观检查：无列纹、缩孔、夹渣、折迭、重皮等缺陷，所有管道直径及壁厚偏差均不得超出相关标准的规定（普通管道外径偏差允许值为±10%DN，壁厚偏差为+12%，-10%）。4.2.5 管子、管件的几何尺寸及光洁度应符合各类管道的设计规定要求。法兰密封面平整、光洁、不得有毛刺及经向沟槽。螺栓、螺母的螺纹完整，无伤痕、无毛刺等缺陷，配合良好。垫片无折损、皱纹等缺陷。4.2.6 阀门在验收时应进行外观检查，阀门的外观质量应符合产品标准的要求，不得有裂纹、氧化皮、粘砂、疏松等影响强度的缺陷。 4.2.7 管道支、吊架所用的弹簧，外观构造、尺寸和材质应符合设计规定要求；支吊架弹簧应有制造厂的合格证。4.2.8 材料验收时要填写高压管件检查验收记录、高压钢管检查验收（效验性）记录。4.3 管道预制及弯管制作管道预制根据《管道预制作业指导书》执行。管道弯管加工根据《管道弯管加工作业指导书》执行。4.4 管道安装4.4.1 管道安装按下列程序进行： a）管道安装的先决条件(1)管道安装应在建筑物、构筑物施工基本完成，有关配管的设备及支吊架 已就位、固定、找平后进行。(2)材料已经检验合格，且有合格证书。(3)阀门已经按法律规范要求进行了检验或试验，检验（试验）记录齐全。(4)管道预制已完成，并经检验合格。(5)管道安装前，对各系统...
