管道水压试压技术交底

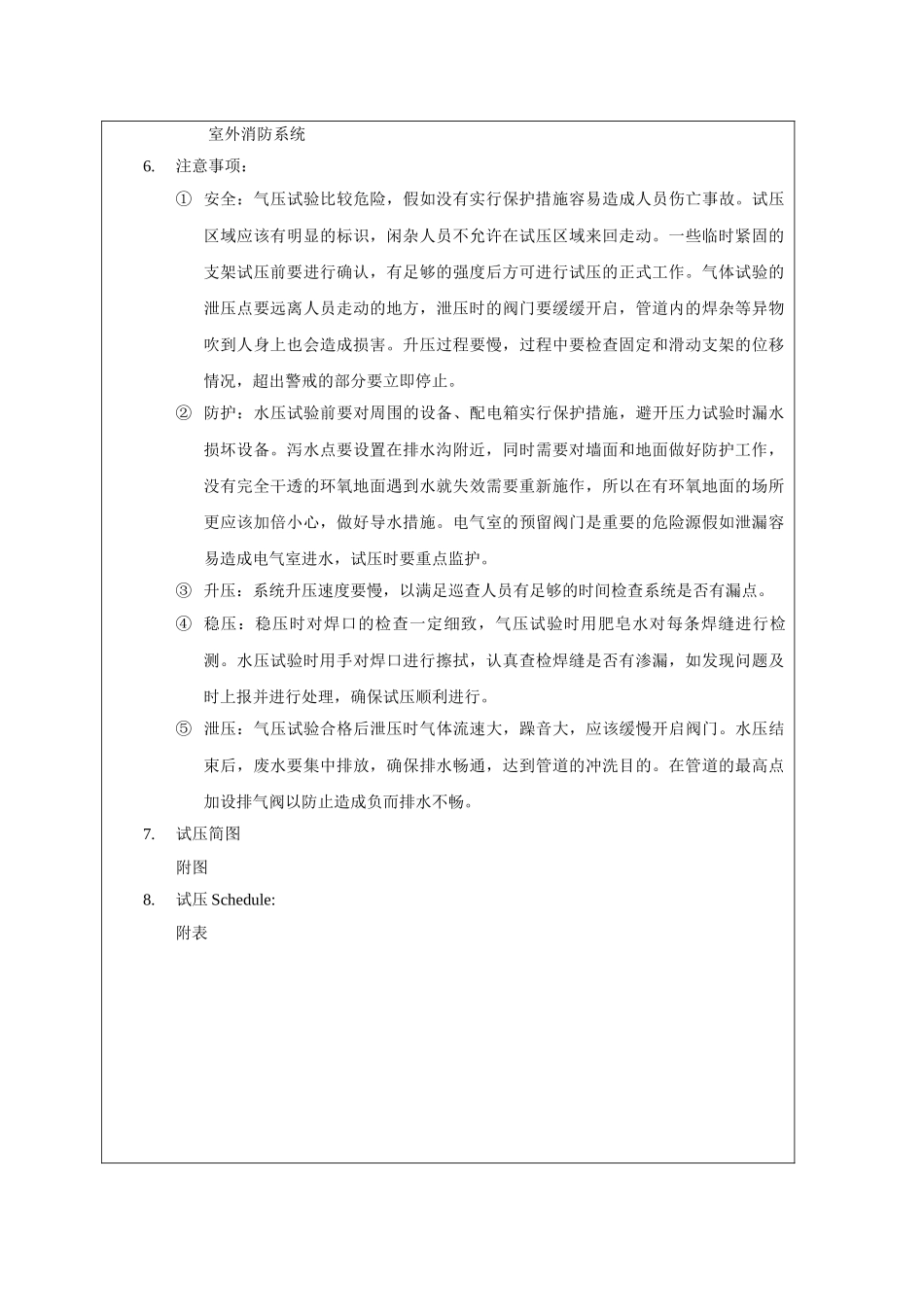

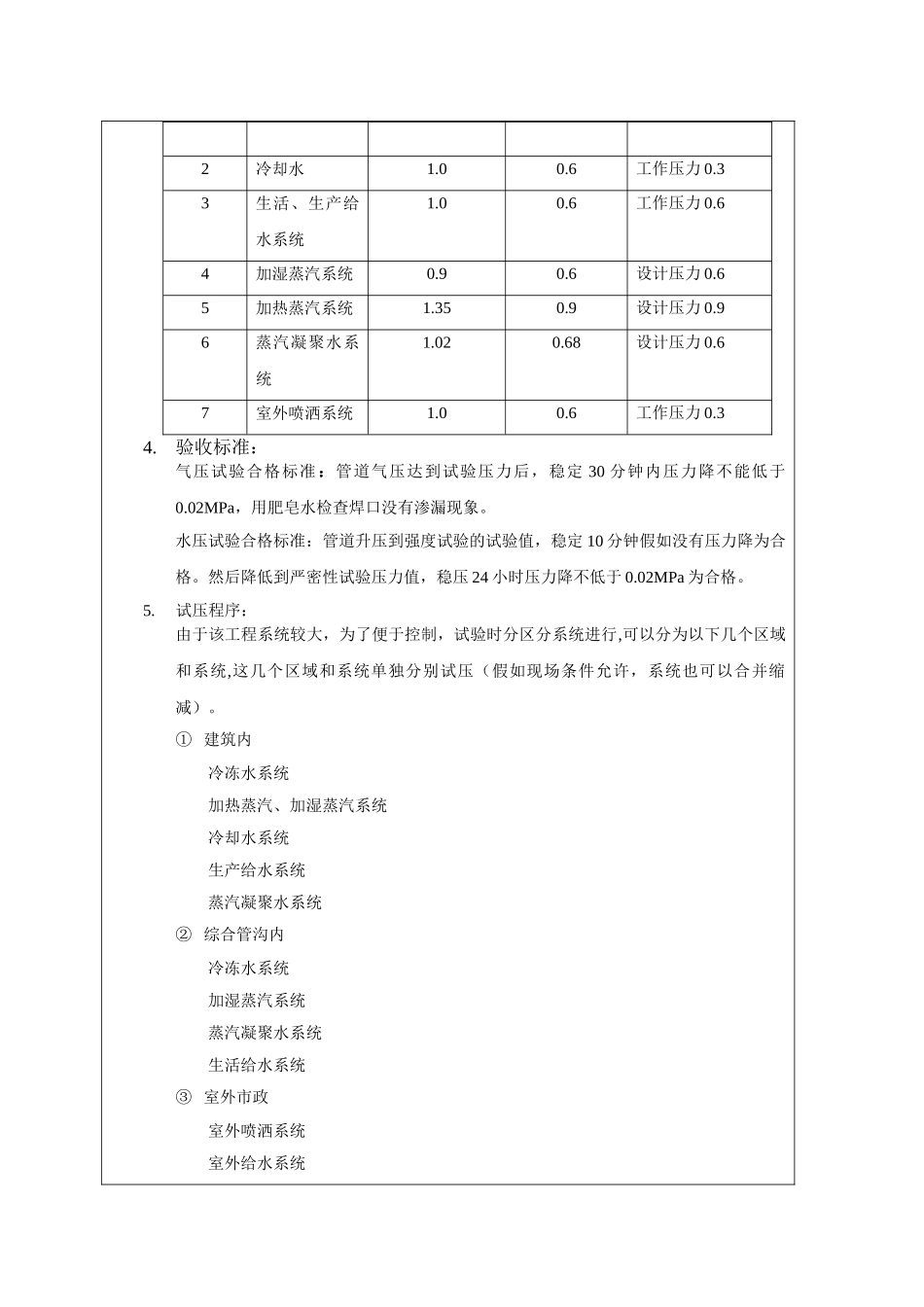

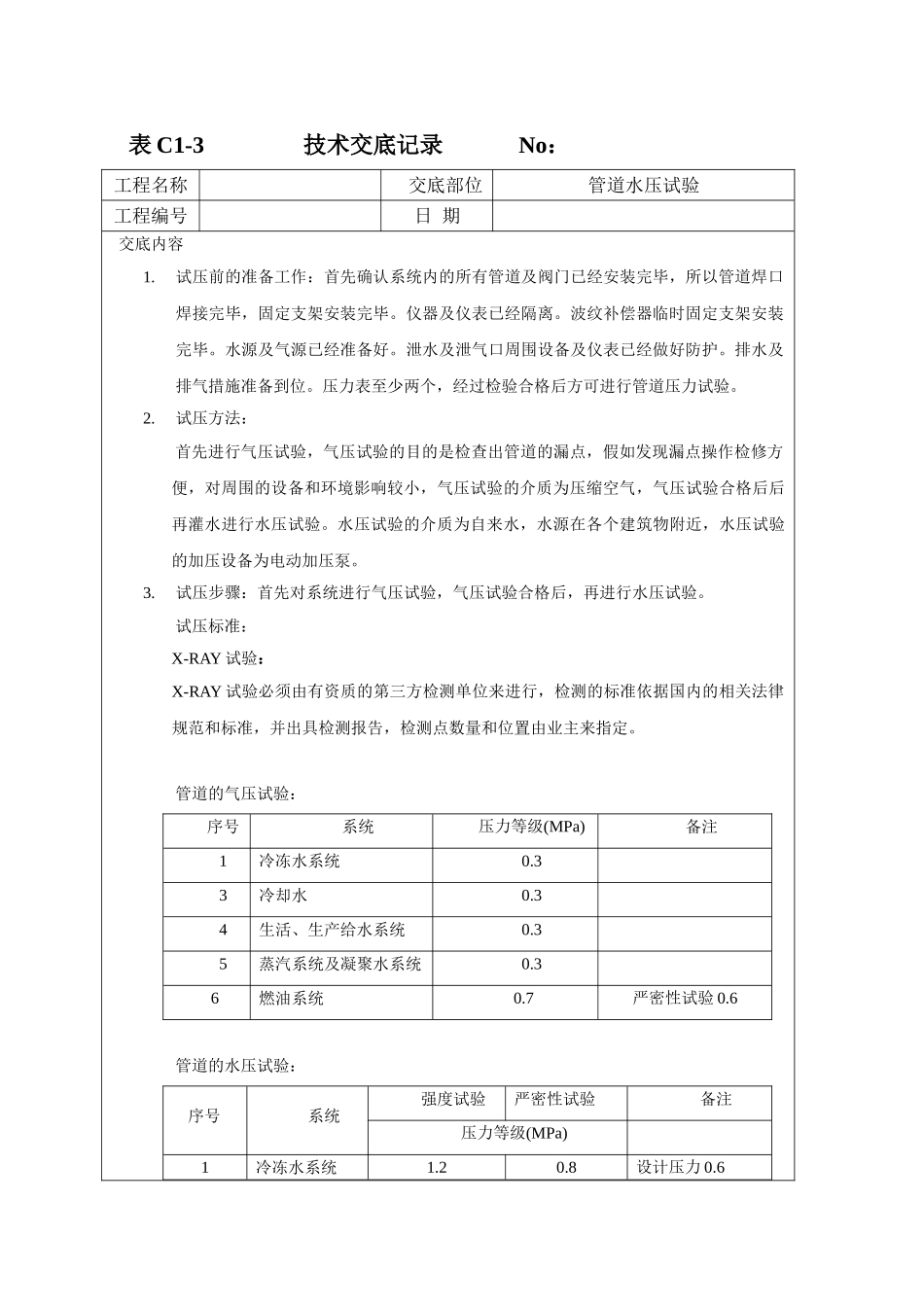

表 C1-3 技术交底记录 No：工程名称交底部位管道水压试验工程编号日 期交底内容 1.试压前的准备工作：首先确认系统内的所有管道及阀门已经安装完毕，所以管道焊口焊接完毕，固定支架安装完毕。仪器及仪表已经隔离。波纹补偿器临时固定支架安装完毕。水源及气源已经准备好。泄水及泄气口周围设备及仪表已经做好防护。排水及排气措施准备到位。压力表至少两个，经过检验合格后方可进行管道压力试验。2.试压方法： 首先进行气压试验，气压试验的目的是检查出管道的漏点，假如发现漏点操作检修方便，对周围的设备和环境影响较小，气压试验的介质为压缩空气，气压试验合格后后再灌水进行水压试验。水压试验的介质为自来水，水源在各个建筑物附近，水压试验的加压设备为电动加压泵。3.试压步骤：首先对系统进行气压试验，气压试验合格后，再进行水压试验。试压标准：X-RAY 试验：X-RAY 试验必须由有资质的第三方检测单位来进行，检测的标准依据国内的相关法律规范和标准，并出具检测报告，检测点数量和位置由业主来指定。管道的气压试验：序号系统压力等级(MPa)备注1冷冻水系统0.33冷却水0.34生活、生产给水系统0.35蒸汽系统及凝聚水系统0.3 6燃油系统 0.7严密性试验 0.6管道的水压试验：序号系统强度试验严密性试验备注压力等级(MPa)1冷冻水系统1.20.8设计压力 0.62冷却水1.00.6工作压力 0.33生活、生产给水系统1.00.6工作压力 0.64加湿蒸汽系统0.90.6设计压力 0.65加热蒸汽系统1.350.9设计压力 0.96蒸汽凝聚水系统1.020.68设计压力 0.67室外喷洒系统1.00.6工作压力 0.34.验收标准：气压试验合格标准：管道气压达到试验压力后，稳定 30 分钟内压力降不能低于0.02MPa，用肥皂水检查焊口没有渗漏现象。水压试验合格标准：管道升压到强度试验的试验值，稳定 10 分钟假如没有压力降为合格。然后降低到严密性试验压力值，稳压 24 小时压力降不低于 0.02MPa 为合格。5.试压程序：由于该工程系统较大，为了便于控制，试验时分区分系统进行,可以分为以下几个区域和系统,这几个区域和系统单独分别试压（假如现场条件允许，系统也可以合并缩减）。① 建筑内冷冻水系统加热蒸汽、加湿蒸汽系统冷却水系统生产给水系统蒸汽凝聚水系统② 综合管沟内冷冻水系统加湿蒸汽系统蒸汽凝聚水系统生活给水系统③ 室外市政室外喷洒系统室外给水系统室外消防系统6.注意事项：① 安全：气压试验比较危险，假如没有实行保护措施容易造成人员伤亡事故...
