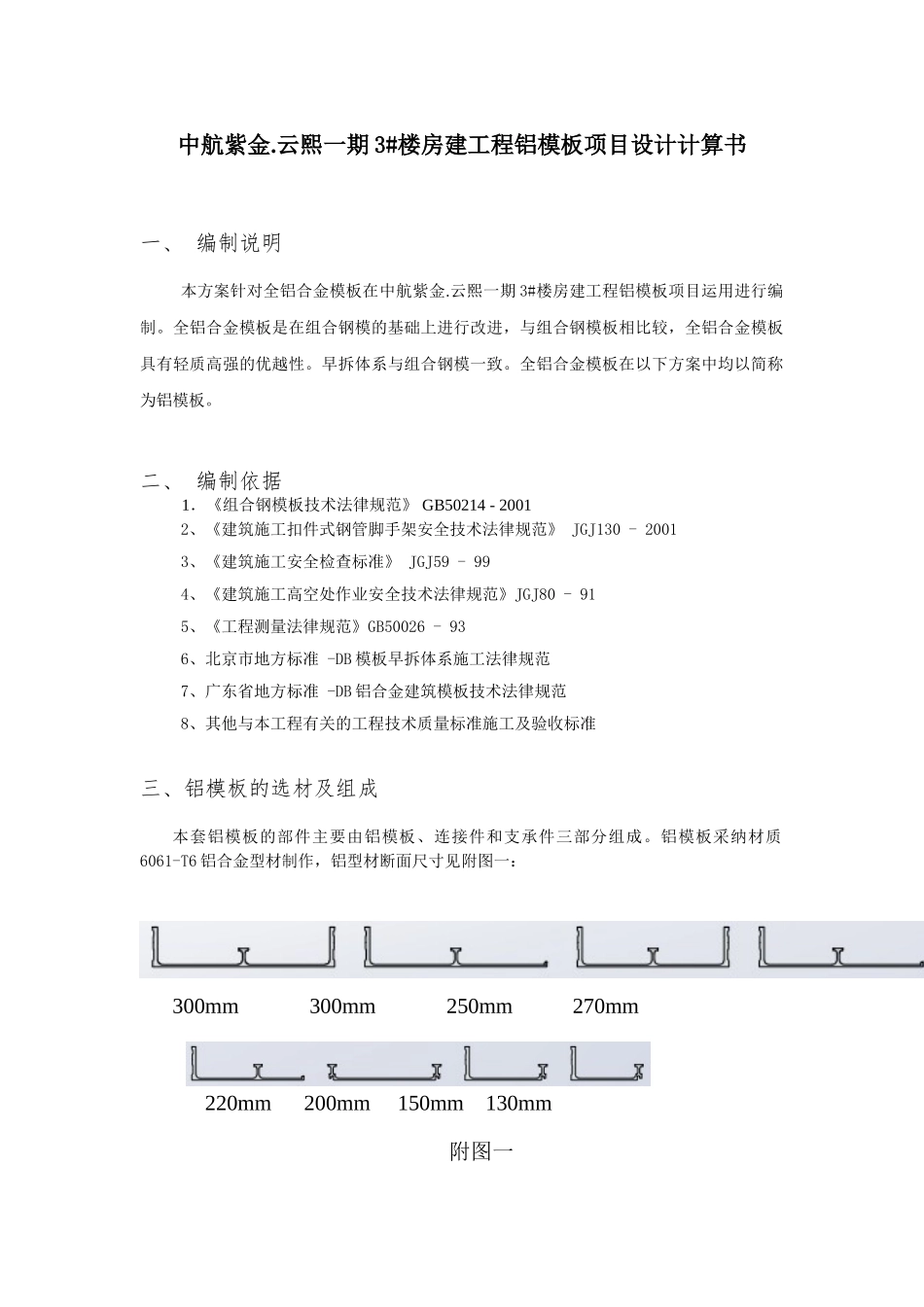

中航紫金.云熙一期 3#楼房建工程铝模板项目设计计算书一、 编制说明本方案针对全铝合金模板在中航紫金.云熙一期 3#楼房建工程铝模板项目运用进行编制。全铝合金模板是在组合钢模的基础上进行改进，与组合钢模板相比较，全铝合金模板具有轻质高强的优越性。早拆体系与组合钢模一致。全铝合金模板在以下方案中均以简称为铝模板。二、 编制依据1．《组合钢模板技术法律规范》 GB50214 - 20012、《建筑施工扣件式钢管脚手架安全技术法律规范》 JGJ130 - 2001 3、《建筑施工安全检查标准》 JGJ59 - 99 4、《建筑施工高空处作业安全技术法律规范》JGJ80 - 91 5、《工程测量法律规范》GB50026 - 93 6、北京市地方标准 -DB 模板早拆体系施工法律规范7、广东省地方标准 -DB 铝合金建筑模板技术法律规范 8、其他与本工程有关的工程技术质量标准施工及验收标准三、铝模板的选材及组成本套铝模板的部件主要由铝模板、连接件和支承件三部分组成。铝模板采纳材质6061-T6 铝合金型材制作，铝型材断面尺寸见附图一： 300mm 300mm 250mm 270mm 220mm 200mm 150mm 130mm 附图一（1）模板块模板包括平板模板、阴角模板、连接角模等。其中平面板模板分为梁柱模板、梁底模板和平板模板三种。本工程采纳墙柱模板规格为（450~150）×2100、（450~150）×1800，楼板模板规格为 600×（400~1200），平板厚度为 4mm，边肋高度为 65mm，厚度为 8mm。（见附图二、附图三）（2）连接件连接件均采纳16×52，钢号为 Q420 的销钉；对拉螺栓为 Tr16，钢号为 Q420；钢外楞选用 Q235 型，60×30×2.5 双钢管。（3）支承件选用 Q235 的独立钢支柱，钢支柱的套管为60，插管为48，插销直径为15。 附图二 附图三附图四 附图五 四、工程概况1、总述项 目内 容工程名称中航紫金.云熙一期 3#楼房建工程铝模板项目工程位置龙岩市新罗区 龙岩大道东侧 双龙路南侧建设单位龙岩紫金中航房地产开发有限公司设计单位厦门佰地建筑设计有限公司监理单位勘察单位福建岩土工程勘察讨论院施工单位工程规模10.1 万平方米2、工程范围序号楼号层数施工范围13#372 层（含 2 层）以上标准层本工程标准层层高为按 2800mm，最大梁断面为 300×800mm。墙体厚度为200mm、250mm、300mm，板厚为 100mm、120mm 和 150mm 厚三种。五、铝模板流程配模→生产→预拼装、编码（针对本工程）→放样→安装墙柱模板→安装墙、柱加固背楞及柱箍→校正墙、...
