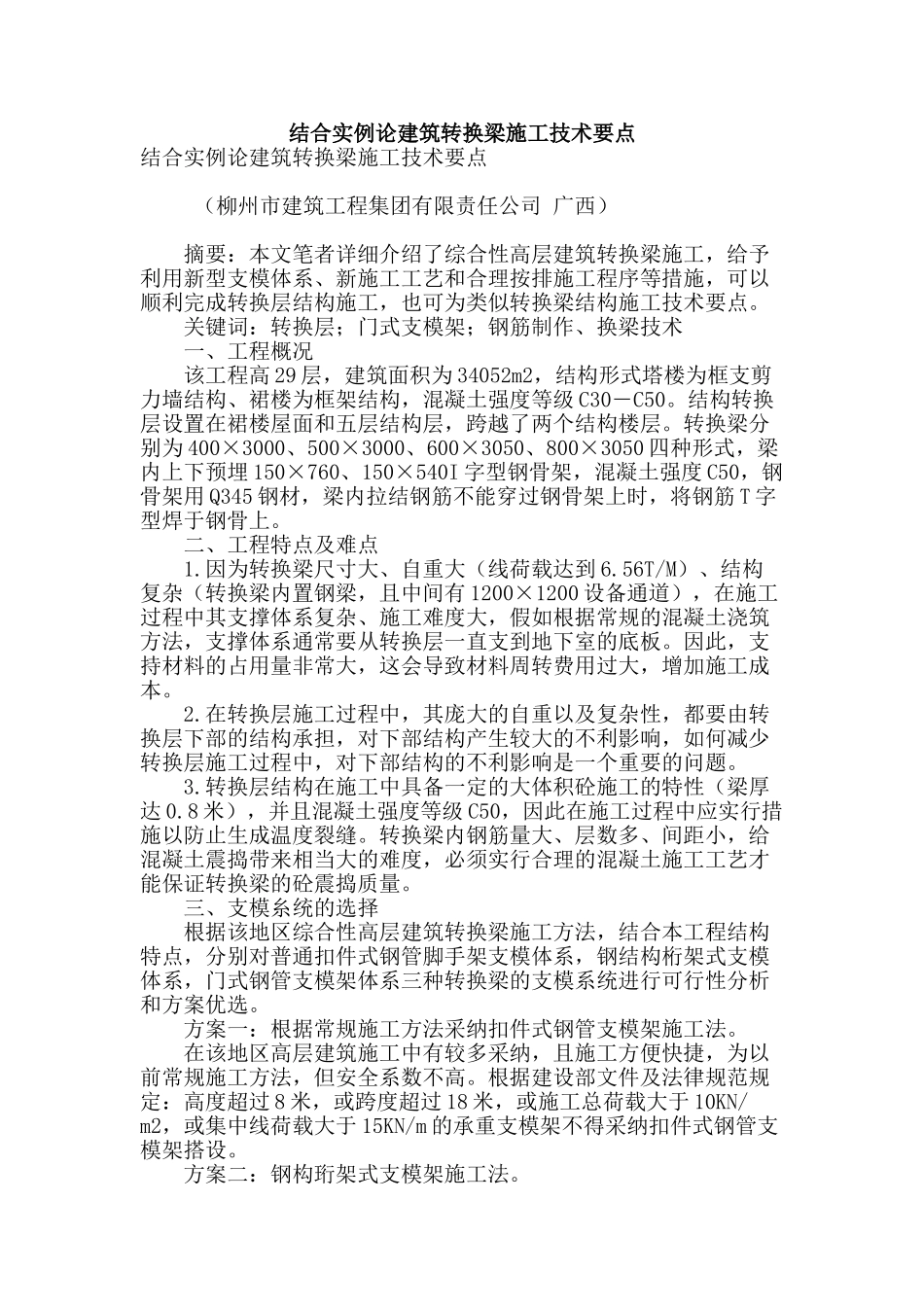

结合实例论建筑转换梁施工技术要点

结合实例论建筑转换梁施工技术要点结合实例论建筑转换梁施工技术要点 （柳州市建筑工程集团有限责任公司 广西） 摘要：本文笔者详细介绍了综合性高层建筑转换梁施工，给予利用新型支模体系、新施工工艺和合理按排施工程序等措施，可以顺利完成转换层结构施工，也可为类似转换梁结构施工技术要点。 关键词：转换层；门式支模架；钢筋制作、换梁技术 一、工程概况 该工程高 29 层，建筑面积为 34052m2，结构形式塔楼为框支剪力墙结构、裙楼为框架结构，混凝土强度等级 C30―C50。结构转换层设置在裙楼屋面和五层结构层，跨越了两个结构楼层。转换梁分别为 400×3000、500×3000、600×3050、800×3050 四种形式，梁内上下预埋 150×760、150×540I 字型钢骨架，混凝土强度 C50，钢骨架用 Q345 钢材，梁内拉结钢筋不能穿过钢骨架上时，将钢筋 T 字型焊于钢骨上。 二、工程特点及难点 1.因为转换梁尺寸大、自重大（线荷载达到 6.56T/M）、结构复杂（转换梁内置钢梁，且中间有 1200×1200 设备通道），在施工过程中其支撑体系复杂、施工难度大，假如根据常规的混凝土浇筑方法，支撑体系通常要从转换层一直支到地下室的底板。因此，支持材料的占用量非常大，这会导致材料周转费用过大，增加施工成本。 2.在转换层施工过程中，其庞大的自重以及复杂性，都要由转换层下部的结构承担，对下部结构产生较大的不利影响，如何减少转换层施工过程中，对下部结构的不利影响是一个重要的问题。 3.转换层结构在施工中具备一定的大体积砼施工的特性（梁厚达 0.8 米），并且混凝土强度等级 C50，因此在施工过程中应实行措施以防止生成温度裂缝。转换梁内钢筋量大、层数多、间距小，给混凝土震捣带来相当大的难度，必须实行合理的混凝土施工工艺才能保证转换梁的砼震捣质量。 三、支模糸统的选择 根据该地区综合性高层建筑转换梁施工方法，结合本工程结构特点，分别对普通扣件式钢管脚手架支模体系，钢结构桁架式支模体系，门式钢管支模架体系三种转换梁的支模系统进行可行性分析和方案优选。 方案一：根据常规施工方法采纳扣件式钢管支模架施工法。 在该地区高层建筑施工中有较多采纳，且施工方便快捷，为以前常规施工方法，但安全系数不高。根据建设部文件及法律规范规定：高度超过 8 米，或跨度超过 18 米，或施工总荷载大于 10KN/m2，或集中线荷载大于 15KN/m 的承重支模架不得采纳扣件式钢管支模架搭设。 方案二：钢构珩...
