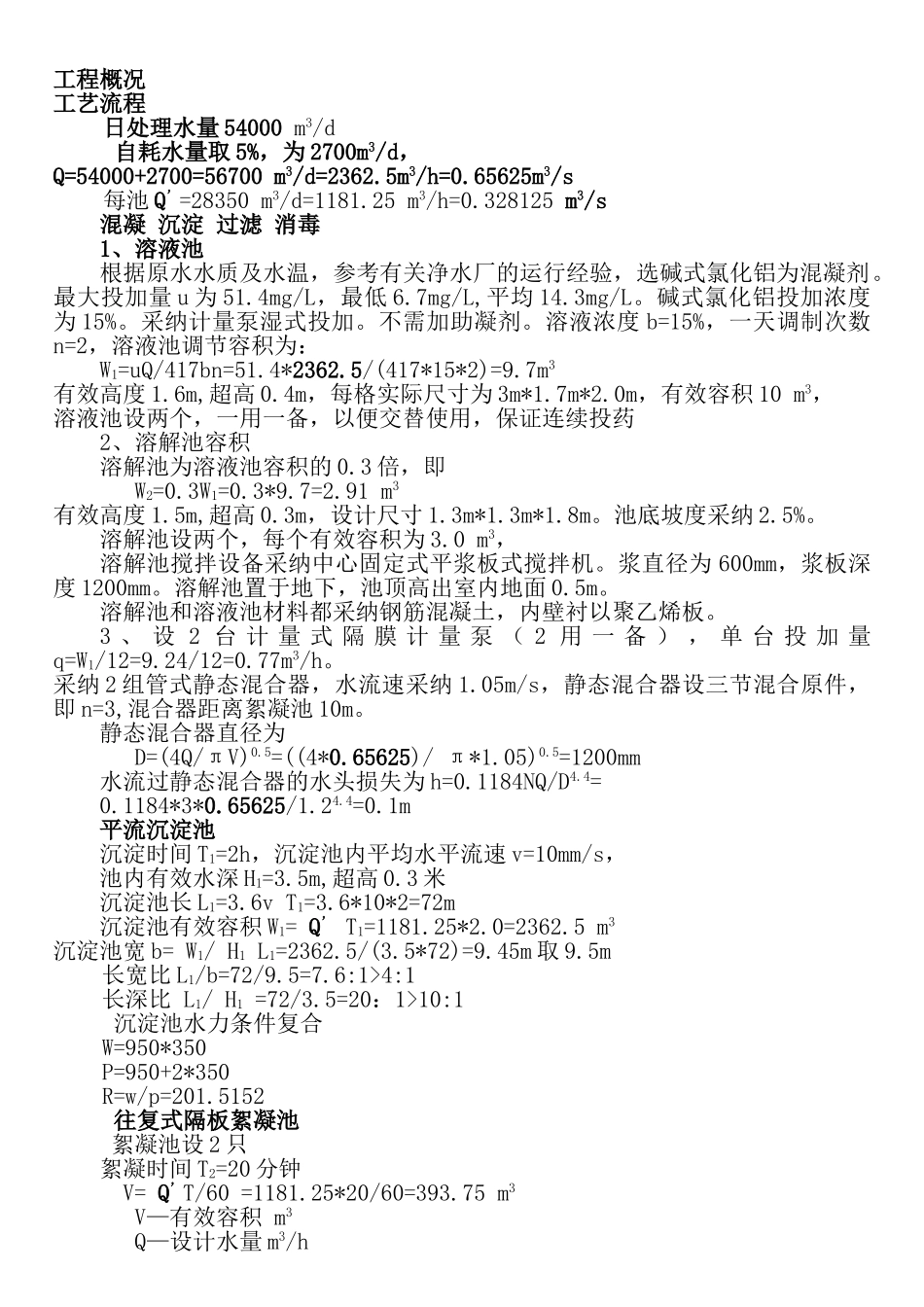

给水厂课程设计说明书

工程概况工艺流程日处理水量 54000 m3/d 自耗水量取 5%，为 2700m3/d，Q=54000+2700=56700 m3/d=2362.5m3/h=0.65625m3/s每池 Q’=28350 m3/d=1181.25 m3/h=0.328125 m3/s混凝 沉淀 过滤 消毒1、溶液池根据原水水质及水温，参考有关净水厂的运行经验，选碱式氯化铝为混凝剂。最大投加量 u 为 51.4mg/L，最低 6.7mg/L,平均 14.3mg/L。碱式氯化铝投加浓度为 15%。采纳计量泵湿式投加。不需加助凝剂。溶液浓度 b=15%，一天调制次数n=2，溶液池调节容积为：W1=uQ/417bn=51.4*2362.5/(417*15*2)=9.7m3有效高度 1.6m,超高 0.4m，每格实际尺寸为 3m*1.7m*2.0m，有效容积 10 m3，溶液池设两个，一用一备，以便交替使用，保证连续投药2、溶解池容积溶解池为溶液池容积的 0.3 倍，即 W2=0.3W1=0.3*9.7=2.91 m3有效高度 1.5m,超高 0.3m，设计尺寸 1.3m*1.3m*1.8m。池底坡度采纳 2.5%。溶解池设两个，每个有效容积为 3.0 m3，溶解池搅拌设备采纳中心固定式平浆板式搅拌机。浆直径为 600mm，浆板深度 1200mm。溶解池置于地下，池顶高出室内地面 0.5m。溶解池和溶液池材料都采纳钢筋混凝土，内壁衬以聚乙烯板。3 、 设 2 台 计 量 式 隔 膜 计 量 泵 （ 2 用 一 备 ） ， 单 台 投 加 量q=W1/12=9.24/12=0.77m3/h。采纳 2 组管式静态混合器，水流速采纳 1.05m/s，静态混合器设三节混合原件，即 n=3,混合器距离絮凝池 10m。静态混合器直径为 D=(4Q/πV)0.5=((4*0.65625)/ π*1.05)0.5=1200mm水流过静态混合器的水头损失为 h=0.1184NQ/D4.4=0.1184*3*0.65625/1.24.4=0.1m平流沉淀池沉淀时间 T1=2h，沉淀池内平均水平流速 v=10mm/s，池内有效水深 H1=3.5m,超高 0.3 米沉淀池长 L1=3.6v T1=3.6*10*2=72m沉淀池有效容积 W1= Q’ T1=1181.25*2.0=2362.5 m3沉淀池宽 b= W1/ H1 L1=2362.5/(3.5*72)=9.45m 取 9.5m长宽比 L1/b=72/9.5=7.6:1>4:1长深比 L1/ H1 =72/3.5=20：1>10:1 沉淀池水力条件复合W=950*350P=950+2*350R=w/p=201.5152 往复式隔板絮凝池 絮凝池设 2 只 絮凝时间 T2=20 分钟 V= Q’T/60 =1181.25*20/60=393.75 m3 V—有效容积 m3 Q—设计水量 m3/h T—反应时间 min 池内平均水深 H2=1.8m，池超高 0.3m，每池净平面积 F’=V/ H2=393.75/1.8=218.75m2 取 220 m2池宽根据沉淀池的宽度采纳，b=9.5m 池子长度（隔板间净距之和）： L’=...
