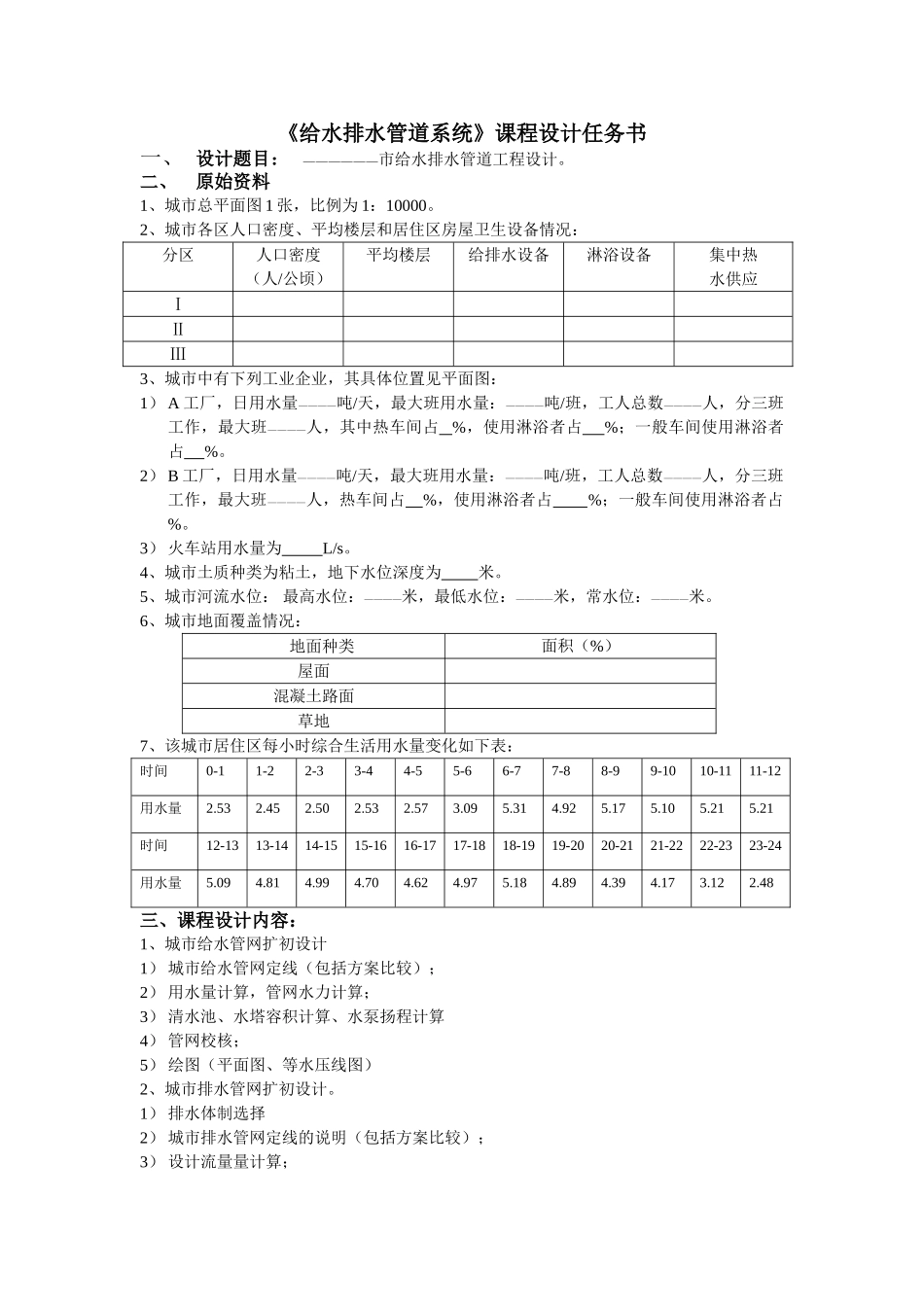

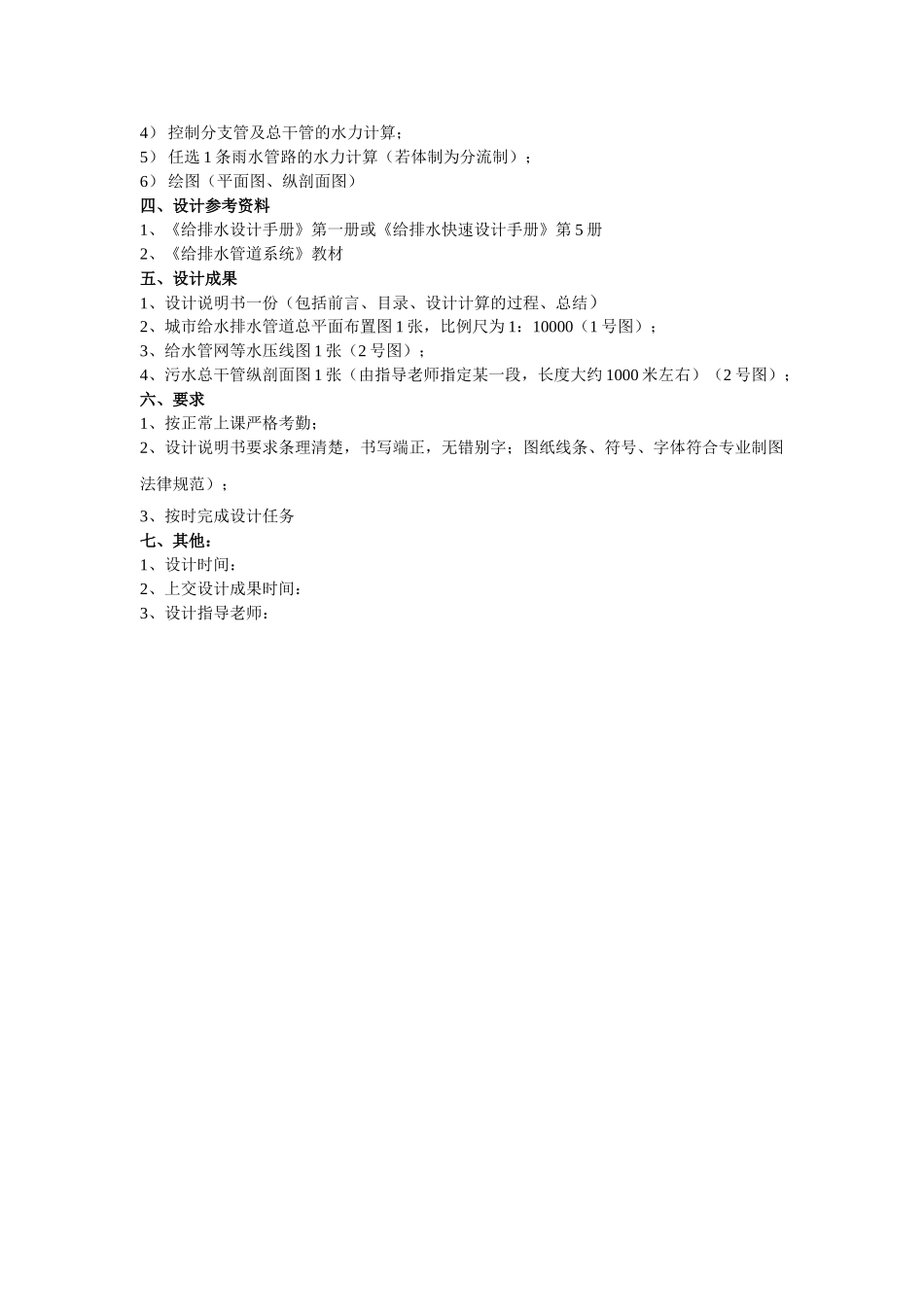

《给水排水管道系统》课程设计任务书一、 设计题目： ——————市给水排水管道工程设计。二、原始资料1、城市总平面图 1 张，比例为 1：10000。2、城市各区人口密度、平均楼层和居住区房屋卫生设备情况：分区人口密度（人/公顷）平均楼层给排水设备淋浴设备集中热水供应ⅠⅡⅢ3、城市中有下列工业企业，其具体位置见平面图：1） A 工厂，日用水量————吨/天，最大班用水量：————吨/班，工人总数————人，分三班工作，最大班————人，其中热车间占 %，使用淋浴者占 %；一般车间使用淋浴者占 %。2） B 工厂，日用水量————吨/天，最大班用水量：————吨/班，工人总数————人，分三班工作，最大班————人，热车间占 %，使用淋浴者占 %；一般车间使用淋浴者占 %。3） 火车站用水量为 L/s。4、城市土质种类为粘土，地下水位深度为 米。5、城市河流水位： 最高水位：————米，最低水位：————米，常水位：————米。6、城市地面覆盖情况：地面种类面积（%）屋面混凝土路面草地7、该城市居住区每小时综合生活用水量变化如下表：时间0-11-22-33-44-55-66-77-88-99-1010-1111-12用水量2.532.452.502.532.573.095.314.925.175.105.215.21时间12-1313-1414-1515-1616-1717-1818-1919-2020-2121-2222-2323-24用水量5.094.814.994.704.624.975.184.894.394.173.122.48三、课程设计内容：1、城市给水管网扩初设计1） 城市给水管网定线（包括方案比较）；2） 用水量计算，管网水力计算；3） 清水池、水塔容积计算、水泵扬程计算4） 管网校核；5） 绘图（平面图、等水压线图）2、城市排水管网扩初设计。1） 排水体制选择2） 城市排水管网定线的说明（包括方案比较）；3） 设计流量量计算；4） 控制分支管及总干管的水力计算；5） 任选 1 条雨水管路的水力计算（若体制为分流制）；6） 绘图（平面图、纵剖面图）四、设计参考资料1、《给排水设计手册》第一册或《给排水快速设计手册》第 5 册2、《给排水管道系统》教材五、设计成果1、设计说明书一份（包括前言、目录、设计计算的过程、总结）2、城市给水排水管道总平面布置图 1 张，比例尺为 1：10000（1 号图）；3、给水管网等水压线图 1 张（2 号图）；4、污水总干管纵剖面图 1 张（由指导老师指定某一段，长度大约 1000 米左右）（2 号图）；六、要求1、按正常上课严格考勤；2、设计说明书要求条理清楚，书写端正，无错别字；图纸线条、符号、字体符合专业制图法律规范）；3、按时完成设计任务七、其他：1、设计时间：2、上交设计成果时间： 3、设计指导老师：
