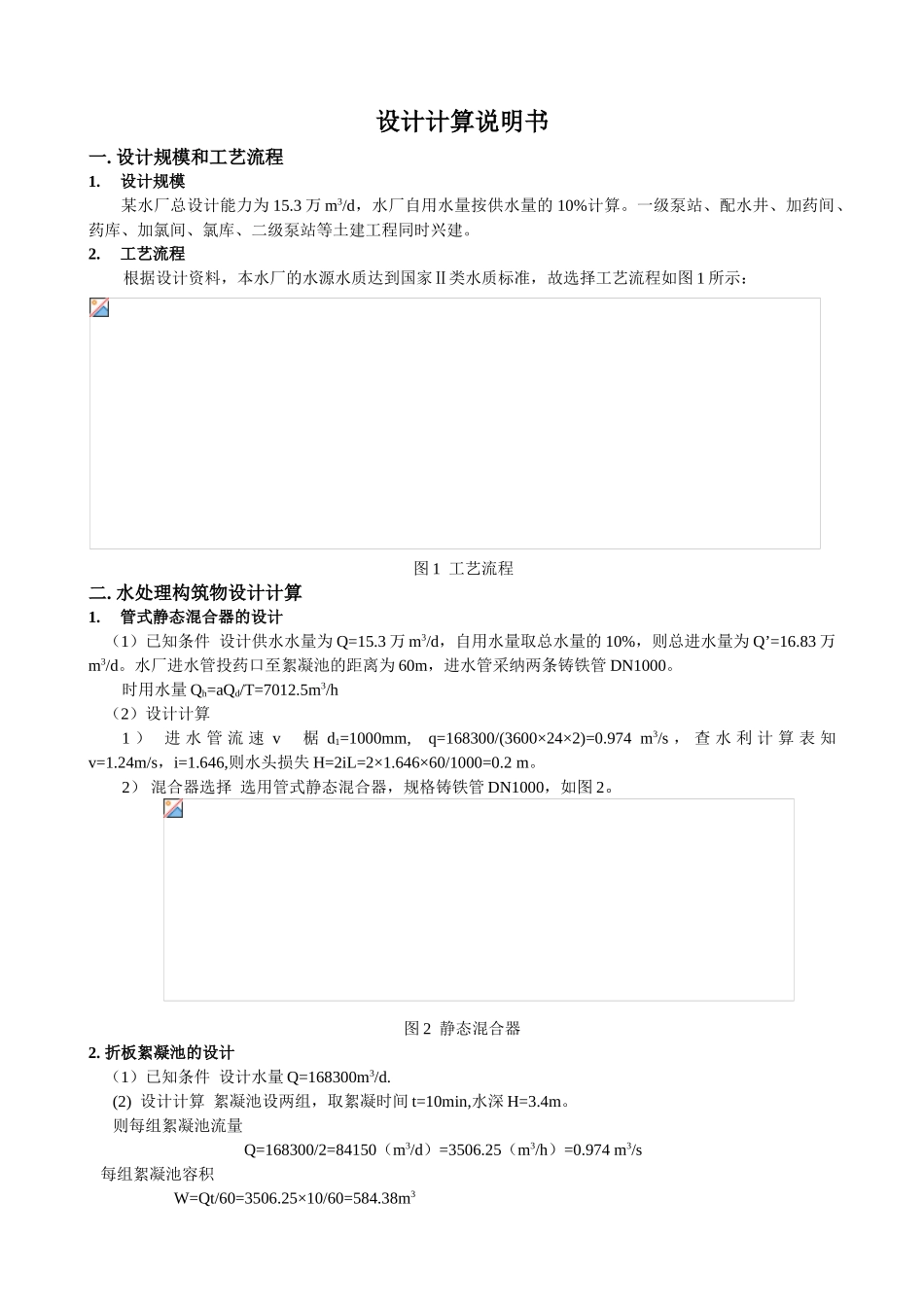

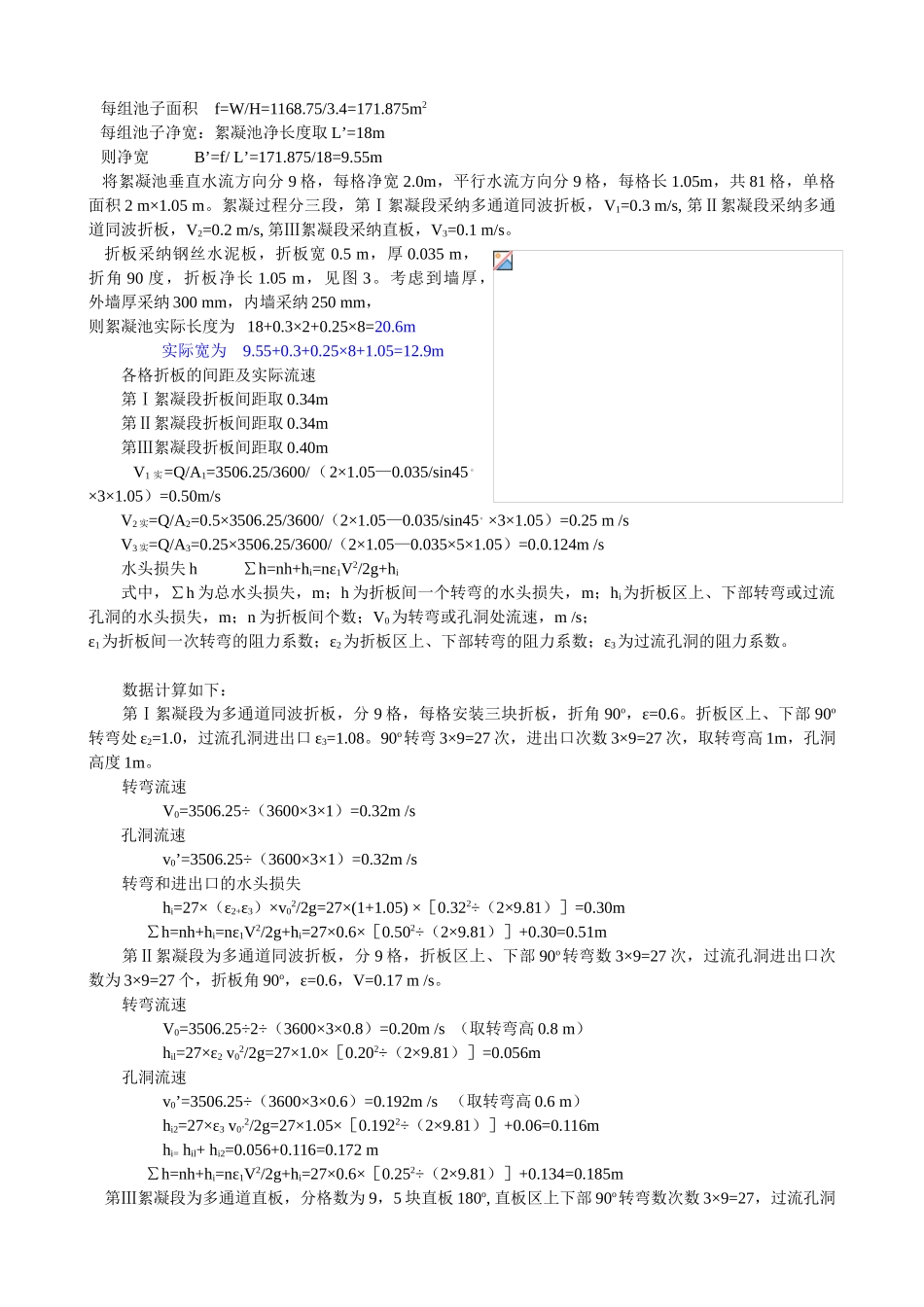

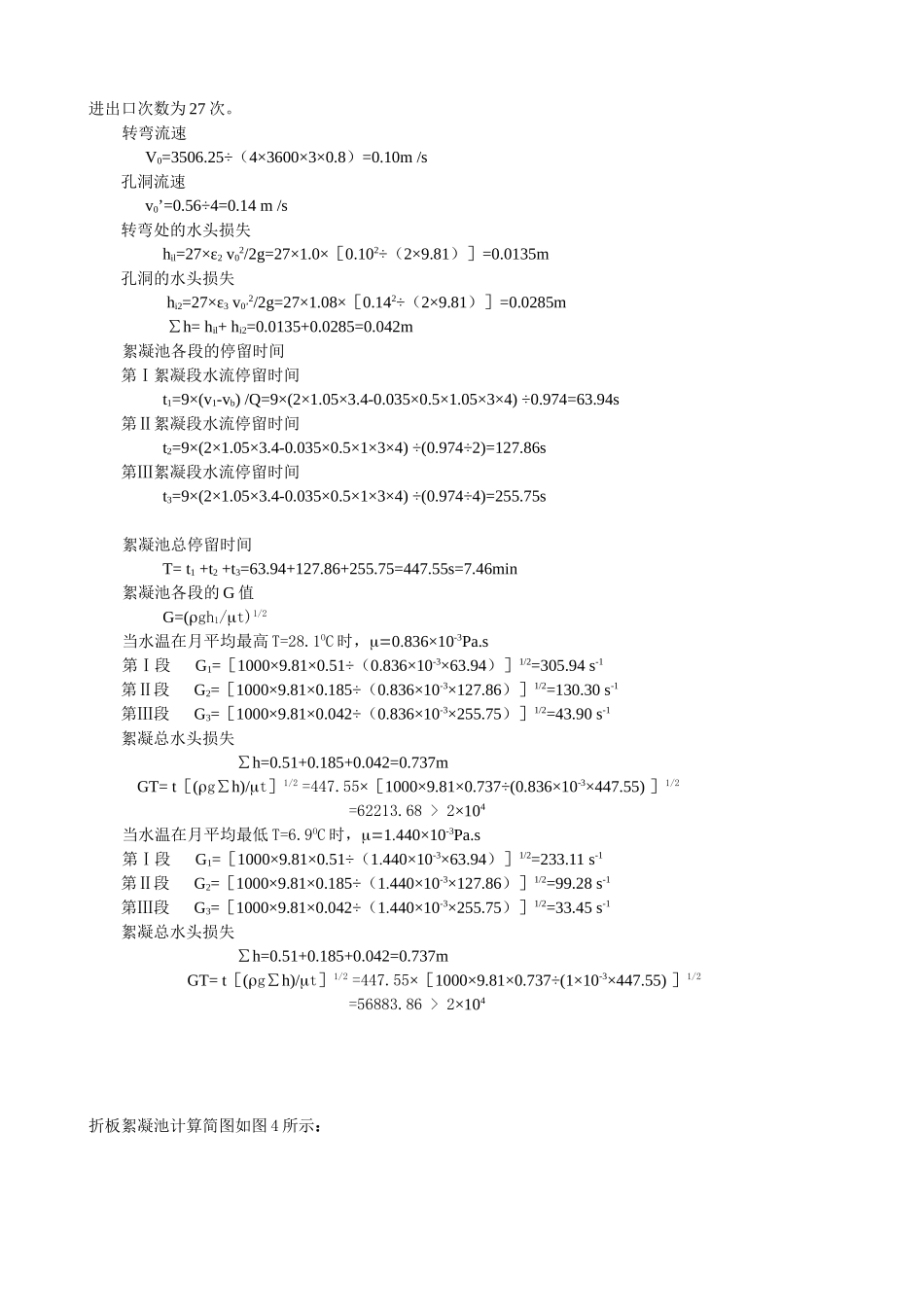

设计计算说明书一. 设计规模和工艺流程1. 设计规模某水厂总设计能力为 15.3 万 m3/d，水厂自用水量按供水量的 10%计算。一级泵站、配水井、加药间、药库、加氯间、氯库、二级泵站等土建工程同时兴建。2. 工艺流程根据设计资料，本水厂的水源水质达到国家Ⅱ类水质标准，故选择工艺流程如图 1 所示： 图 1 工艺流程二. 水处理构筑物设计计算1. 管式静态混合器的设计（1）已知条件 设计供水水量为 Q=15.3 万 m3/d，自用水量取总水量的 10%，则总进水量为 Q’=16.83 万m3/d。水厂进水管投药口至絮凝池的距离为 60m，进水管采纳两条铸铁管 DN1000。时用水量 Qh=aQd/T=7012.5m3/h（2）设计计算1 ） 进 水 管 流 速 v 椐 d1=1000mm, q=168300/(3600×24×2)=0.974 m3/s ， 查 水 利 计 算 表 知v=1.24m/s，i=1.646,则水头损失 H=2iL=2×1.646×60/1000=0.2 m。2） 混合器选择 选用管式静态混合器，规格铸铁管 DN1000，如图 2。图 2 静态混合器2. 折板絮凝池的设计（1）已知条件 设计水量 Q=168300m3/d.(2) 设计计算 絮凝池设两组，取絮凝时间 t=10min,水深 H=3.4m。则每组絮凝池流量 Q=168300/2=84150（m3/d）=3506.25（m3/h）=0.974 m3/s 每组絮凝池容积 W=Qt/60=3506.25×10/60=584.38m3 每组池子面积 f=W/H=1168.75/3.4=171.875m2 每组池子净宽：絮凝池净长度取 L’=18m 则净宽 B’=f/ L’=171.875/18=9.55m 将絮凝池垂直水流方向分 9 格，每格净宽 2.0m，平行水流方向分 9 格，每格长 1.05m，共 81 格，单格面积 2 m×1.05 m。絮凝过程分三段，第Ⅰ絮凝段采纳多通道同波折板，V1=0.3 m/s, 第Ⅱ絮凝段采纳多通道同波折板，V2=0.2 m/s, 第Ⅲ絮凝段采纳直板，V3=0.1 m/s。 折板采纳钢丝水泥板，折板宽 0.5 m，厚 0.035 m，折角 90 度，折板净长 1.05 m，见图 3。考虑到墙厚，外墙厚采纳 300 mm，内墙采纳 250 mm，则絮凝池实际长度为 18+0.3×2+0.25×8=20.6m实际宽为 9.55+0.3+0.25×8+1.05=12.9m各格折板的间距及实际流速第Ⅰ絮凝段折板间距取 0.34m第Ⅱ絮凝段折板间距取 0.34m第Ⅲ絮凝段折板间距取 0.40m V1 实=Q/A1=3506.25/3600/（2×1.05—0.035/sin45 。×3×1.05）=0.50m/s V2 实=Q/A2=0.5×3506.25/3600/（2×1.05—0.035/sin45。×3×1.05）=0.25 m /s V3 实=Q/A3=0.25×3506.25/3600/（2×1.05—0.035×5×1.05）=0.0.12...
