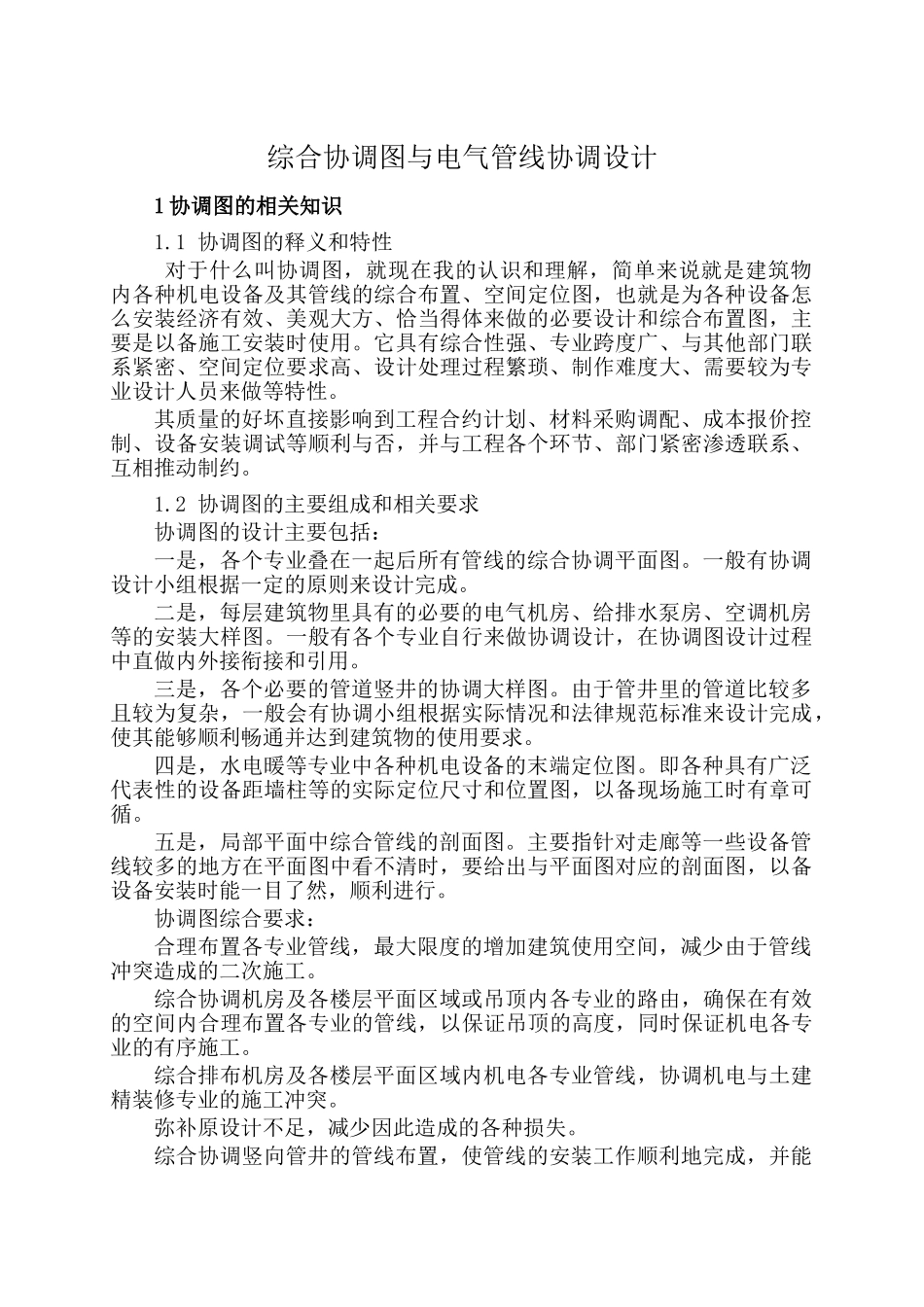

综合协调图与电气管线协调设计1 协调图的相关知识1
1 协调图的释义和特性对于什么叫协调图,就现在我的认识和理解,简单来说就是建筑物内各种机电设备及其管线的综合布置、空间定位图,也就是为各种设备怎么安装经济有效、美观大方、恰当得体来做的必要设计和综合布置图,主要是以备施工安装时使用
它具有综合性强、专业跨度广、与其他部门联系紧密、空间定位要求高、设计处理过程繁琐、制作难度大、需要较为专业设计人员来做等特性
其质量的好坏直接影响到工程合约计划、材料采购调配、成本报价控制、设备安装调试等顺利与否,并与工程各个环节、部门紧密渗透联系、互相推动制约
2 协调图的主要组成和相关要求协调图的设计主要包括:一是,各个专业叠在一起后所有管线的综合协调平面图
一般有协调设计小组根据一定的原则来设计完成
二是,每层建筑物里具有的必要的电气机房、给排水泵房、空调机房等的安装大样图
一般有各个专业自行来做协调设计,在协调图设计过程中直做内外接衔接和引用
三是,各个必要的管道竖井的协调大样图
由于管井里的管道比较多且较为复杂,一般会有协调小组根据实际情况和法律规范标准来设计完成,使其能够顺利畅通并达到建筑物的使用要求
四是,水电暖等专业中各种机电设备的末端定位图
即各种具有广泛代表性的设备距墙柱等的实际定位尺寸和位置图,以备现场施工时有章可循
五是,局部平面中综合管线的剖面图
主要指针对走廊等一些设备管线较多的地方在平面图中看不清时,要给出与平面图对应的剖面图,以备设备安装时能一目了然,顺利进行
协调图综合要求: 合理布置各专业管线,最大限度的增加建筑使用空间,减少由于管线冲突造成的二次施工
综合协调机房及各楼层平面区域或吊顶内各专业的路由,确保在有效的空间内合理布置各专业的管线,以保证吊顶的高度,同时保证机电各专业的有序施工

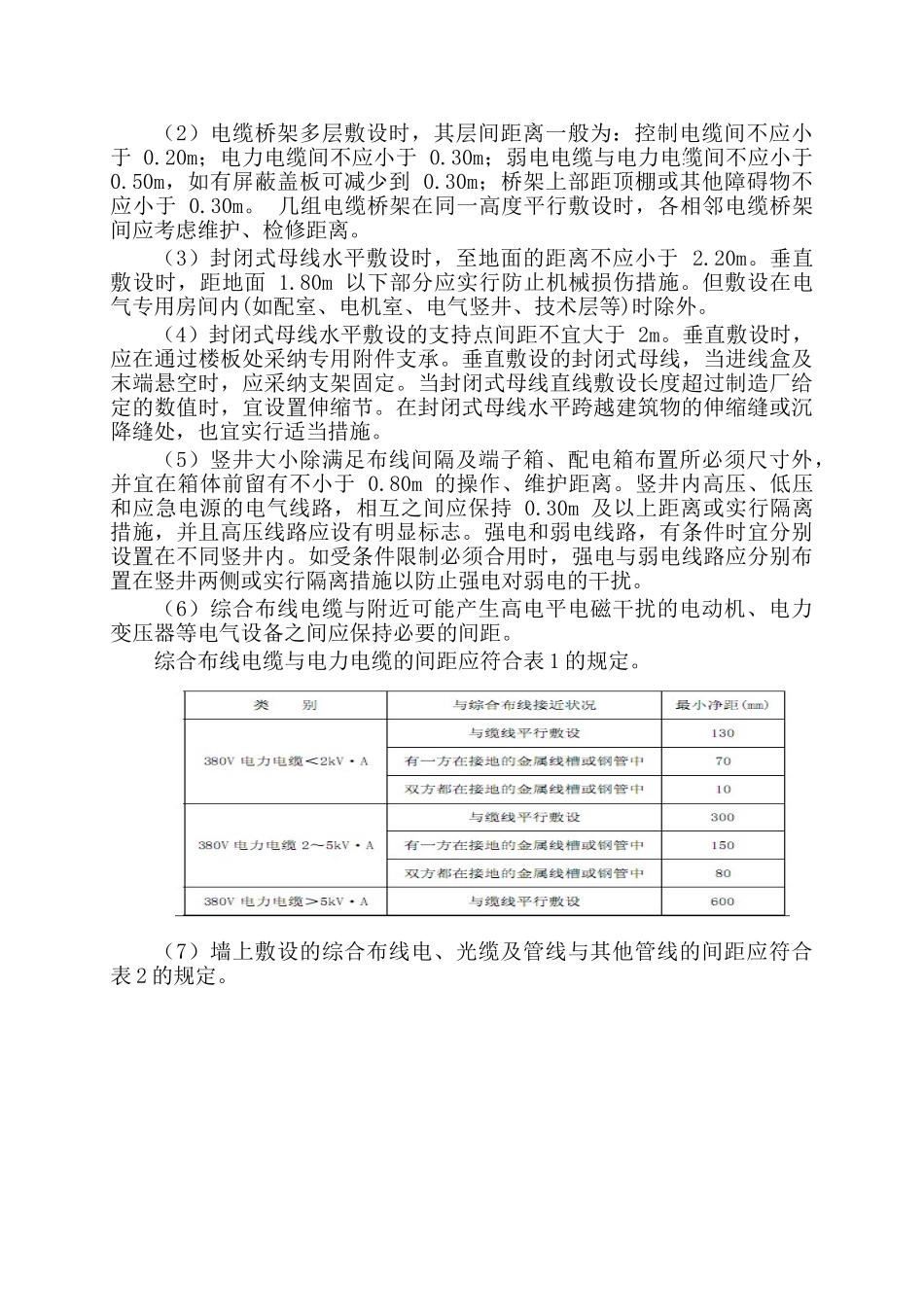

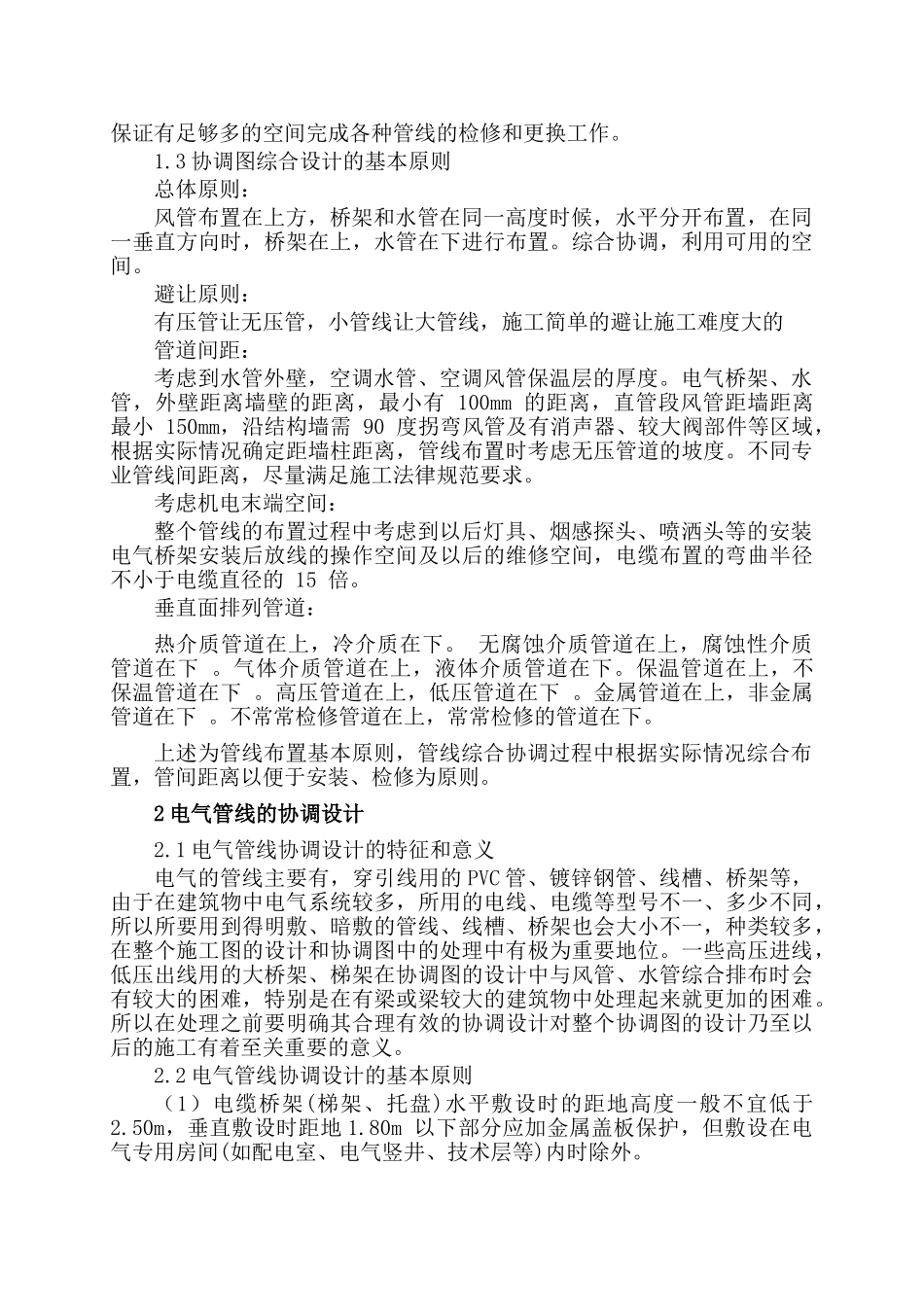

综合排布机房及各楼层平面区域内机电各专业管线,协调机电与土建精装
