综合楼电气施工方案

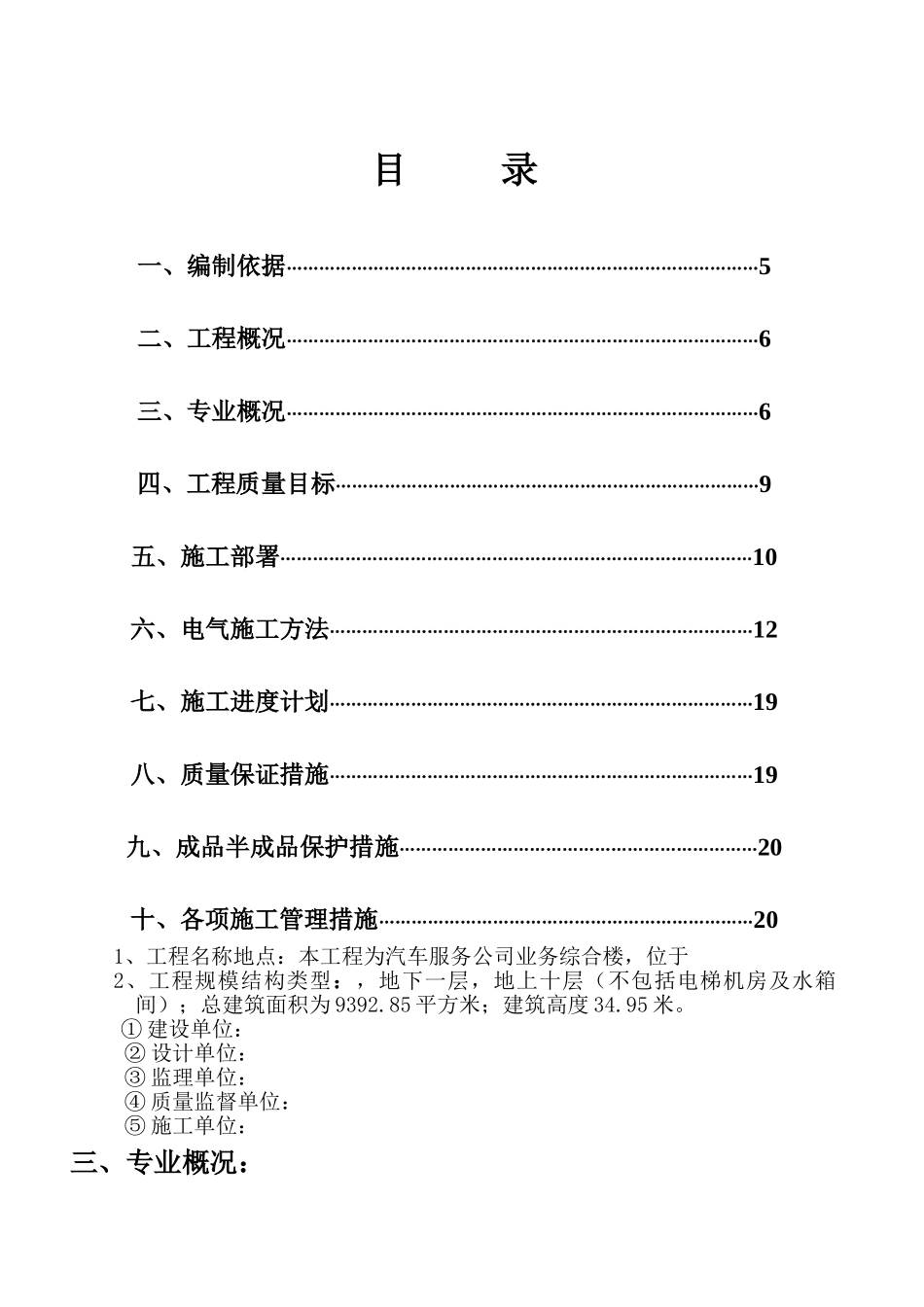

目 录一、编制依据……………………………………………………………………………5二、工程概况……………………………………………………………………………6三、专业概况……………………………………………………………………………6四、工程质量目标……………………………………………………………………9五、施工部署……………………………………………………………………………10六、电气施工方法……………………………………………………………………12七、施工进度计划……………………………………………………………………19八、质量保证措施……………………………………………………………………19九、成品半成品保护措施…………………………………………………………20十、各项施工管理措施……………………………………………………………201、工程名称地点：本工程为汽车服务公司业务综合楼，位于2、工程规模结构类型：，地下一层，地上十层（不包括电梯机房及水箱间）；总建筑面积为 9392.85 平方米；建筑高度 34.95 米。① 建设单位： ② 设计单位： ③ 监理单位： ④ 质量监督单位： ⑤ 施工单位： 三、专业概况：1、本工程为二类高层建筑，消防系统为二级负荷，其余为三级负荷，二级负荷分别由照明或动力配电柜引出双路电源供电。三级负荷采纳单回路供电 。根据施工图纸可分为：低压配电系统、接地系统、一般照明系统、应急照明系统、计算机网络系统、电视系统、消防报警系统、防盗、闭路电视系统。 2、动力、照明及设备安装：在本楼地下室配电间配电柜采纳 MAXWELL 抽出式配电柜落地安装，引出 2 路低压回路，一路为照明用电，一路为动力用电，动力电源为消防用电的主要供电回路，照明回路兼作消防用电备用电源。采纳 TN—S 三相五线系统。配电柜至各层配电箱的干线采纳 ZR-YJV型电缆，支线采纳 BV-500V 型导线，一层照明度要求达到 500LX，办公室照明度达到 300LX，公共走道达到照明度达到 75LX，机房及配电间照明度达到 100LX 3、应急照明系统：应急照明采纳集中供电式，在楼梯和疏散走廊设有安全出口和疏散指示灯。设三个应急照明配电箱，两路电源供电。在供电末端进行自动互投。为了防止两路电源同时断电，加入 EPS（应急照明电源）做为备用电源。4、接地系统：本建筑按二类防雷设计。在屋面上装设不大于 10m×10m 网格。屋顶采纳 ф10 圆钢作为避雷带，屋顶所有金属物均和屋顶避...
