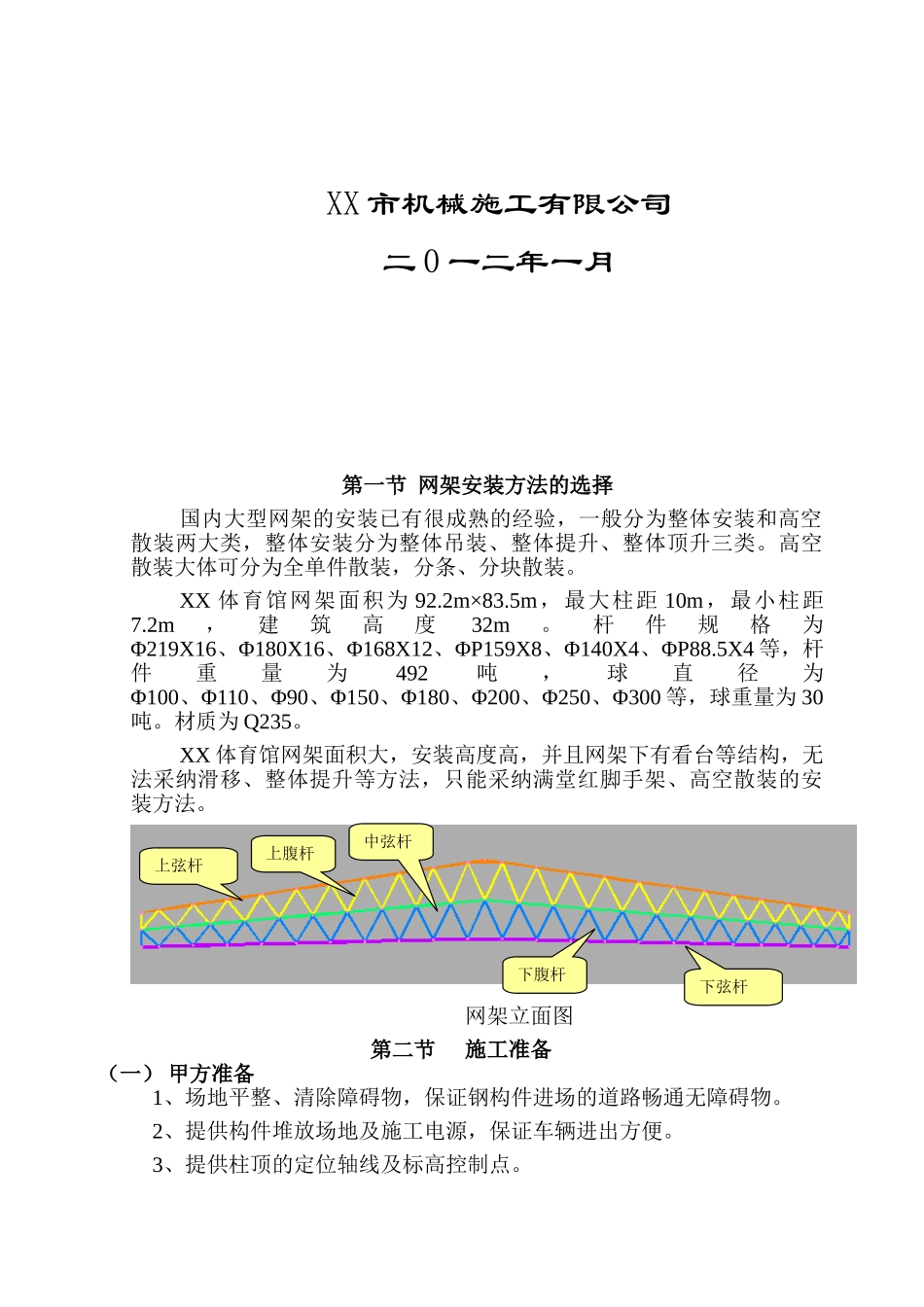

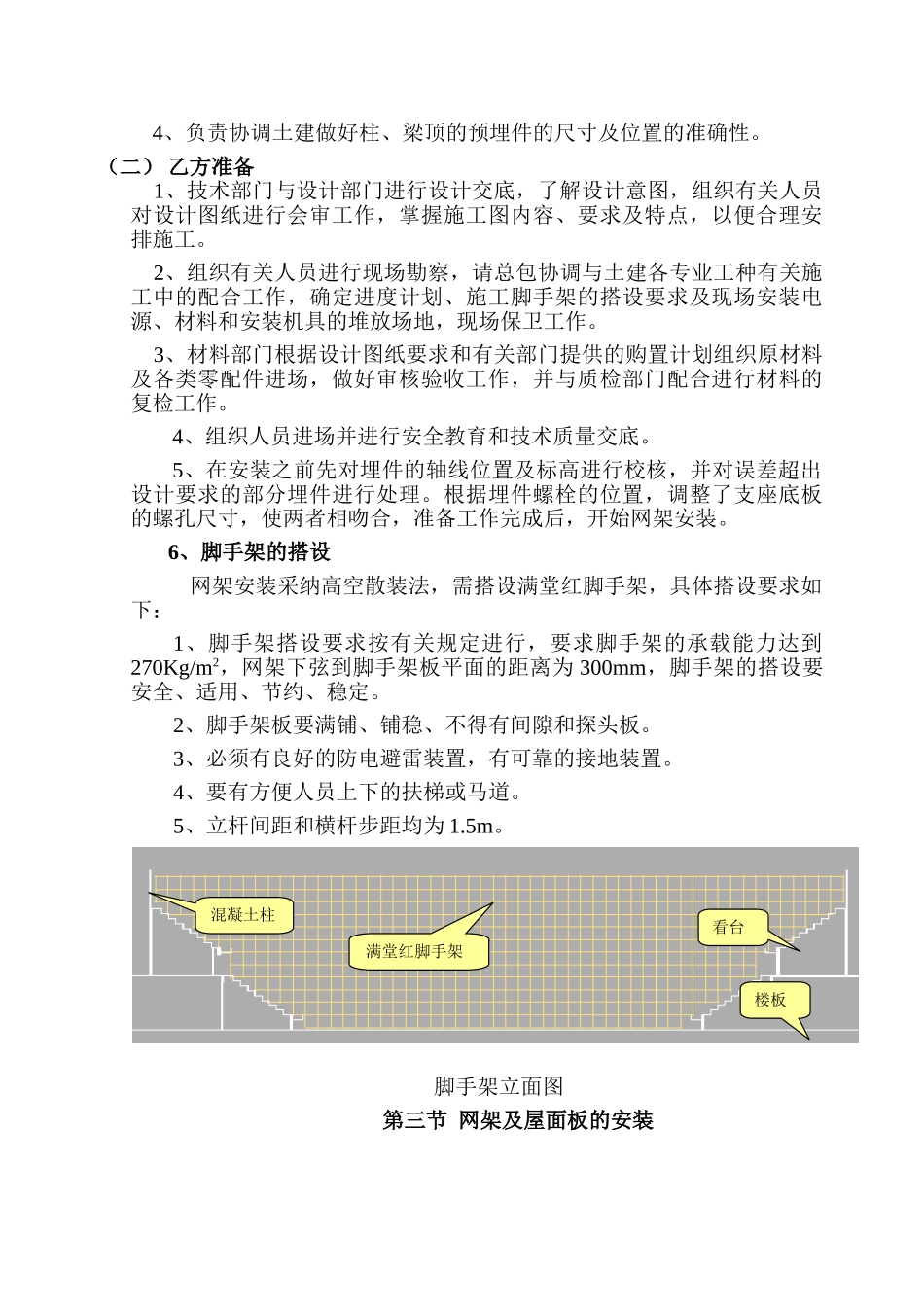

XX 市群众文化体育中心体育馆网架安装方案XX 市机械施工有限公司二 0 一二年一月第一节 网架安装方法的选择国内大型网架的安装已有很成熟的经验，一般分为整体安装和高空散装两大类，整体安装分为整体吊装、整体提升、整体顶升三类。高空散装大体可分为全单件散装，分条、分块散装。XX 体育馆网架面积为 92.2m×83.5m，最大柱距 10m，最小柱距7.2m，建筑高度32m。杆件规格为Φ219X16、Φ180X16、Φ168X12、ΦP159X8、Φ140X4、ΦP88.5X4 等，杆件重量为492吨，球直径为Φ100、Φ110、Φ90、Φ150、Φ180、Φ200、Φ250、Φ300 等，球重量为 30吨。材质为 Q235。XX 体育馆网架面积大，安装高度高，并且网架下有看台等结构，无法采纳滑移、整体提升等方法，只能采纳满堂红脚手架、高空散装的安装方法。网架立面图第二节 施工准备（一） 甲方准备 1、场地平整、清除障碍物，保证钢构件进场的道路畅通无障碍物。 2、提供构件堆放场地及施工电源，保证车辆进出方便。 3、提供柱顶的定位轴线及标高控制点。上弦杆上腹杆中弦杆下腹杆下弦杆 4、负责协调土建做好柱、梁顶的预埋件的尺寸及位置的准确性。（二） 乙方准备 1、技术部门与设计部门进行设计交底，了解设计意图，组织有关人员对设计图纸进行会审工作，掌握施工图内容、要求及特点，以便合理安排施工。 2、组织有关人员进行现场勘察，请总包协调与土建各专业工种有关施工中的配合工作，确定进度计划、施工脚手架的搭设要求及现场安装电源、材料和安装机具的堆放场地，现场保卫工作。 3、材料部门根据设计图纸要求和有关部门提供的购置计划组织原材料及各类零配件进场，做好审核验收工作，并与质检部门配合进行材料的复检工作。4、组织人员进场并进行安全教育和技术质量交底。5、在安装之前先对埋件的轴线位置及标高进行校核，并对误差超出设计要求的部分埋件进行处理。根据埋件螺栓的位置，调整了支座底板的螺孔尺寸，使两者相吻合，准备工作完成后，开始网架安装。 6、脚手架的搭设 网架安装采纳高空散装法，需搭设满堂红脚手架，具体搭设要求如下：1、脚手架搭设要求按有关规定进行，要求脚手架的承载能力达到270Kg/m2，网架下弦到脚手架板平面的距离为 300mm，脚手架的搭设要安全、适用、节约、稳定。2、脚手架板要满铺、铺稳、不得有间隙和探头板。3、必须有良好的防电避雷装置，有可靠的接地装置。4、要有方便人员上下的扶梯或马道。5、立杆间距和横杆步距均为 1....
