脱硫工程照明系统作业指导书VIP专享

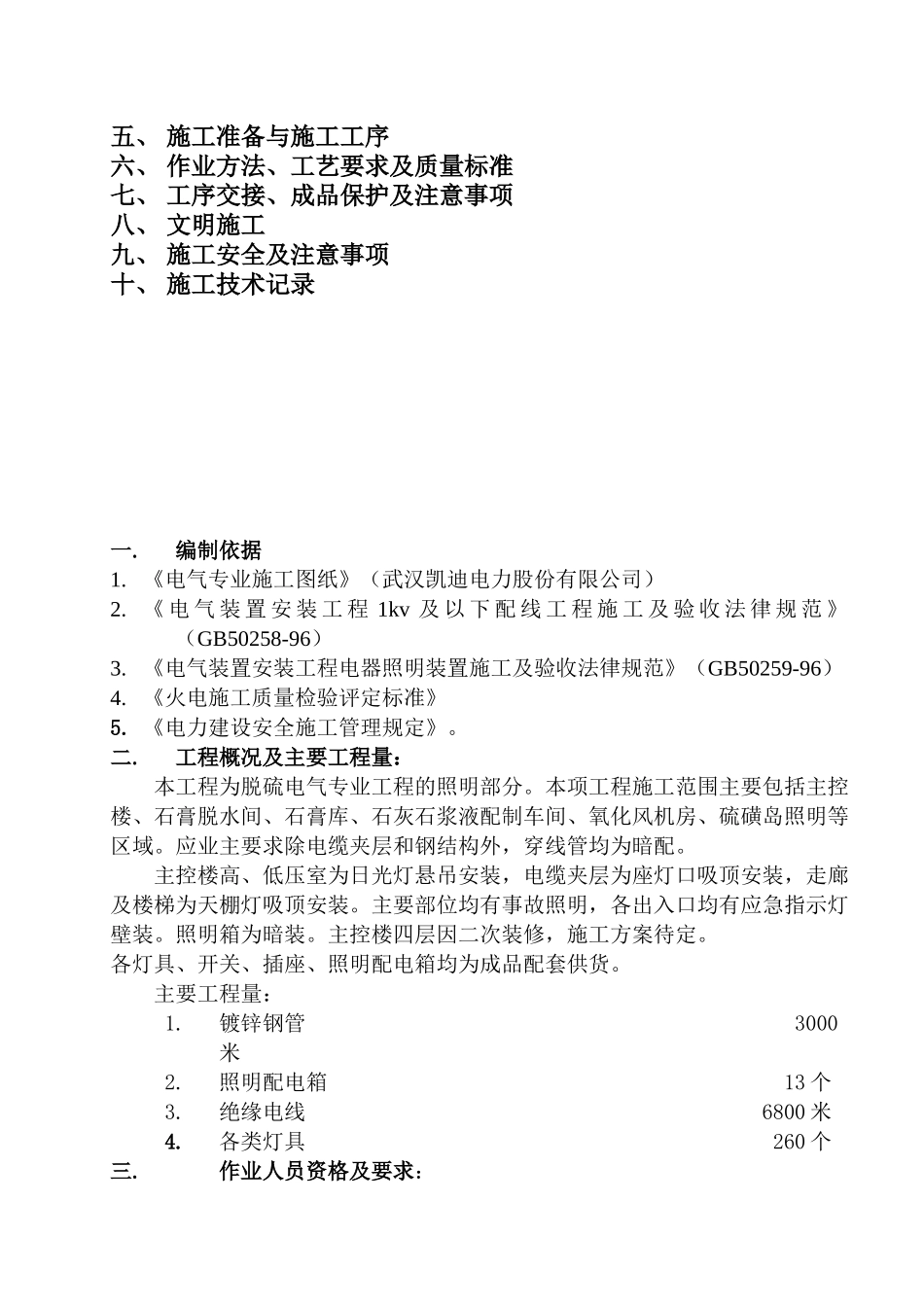

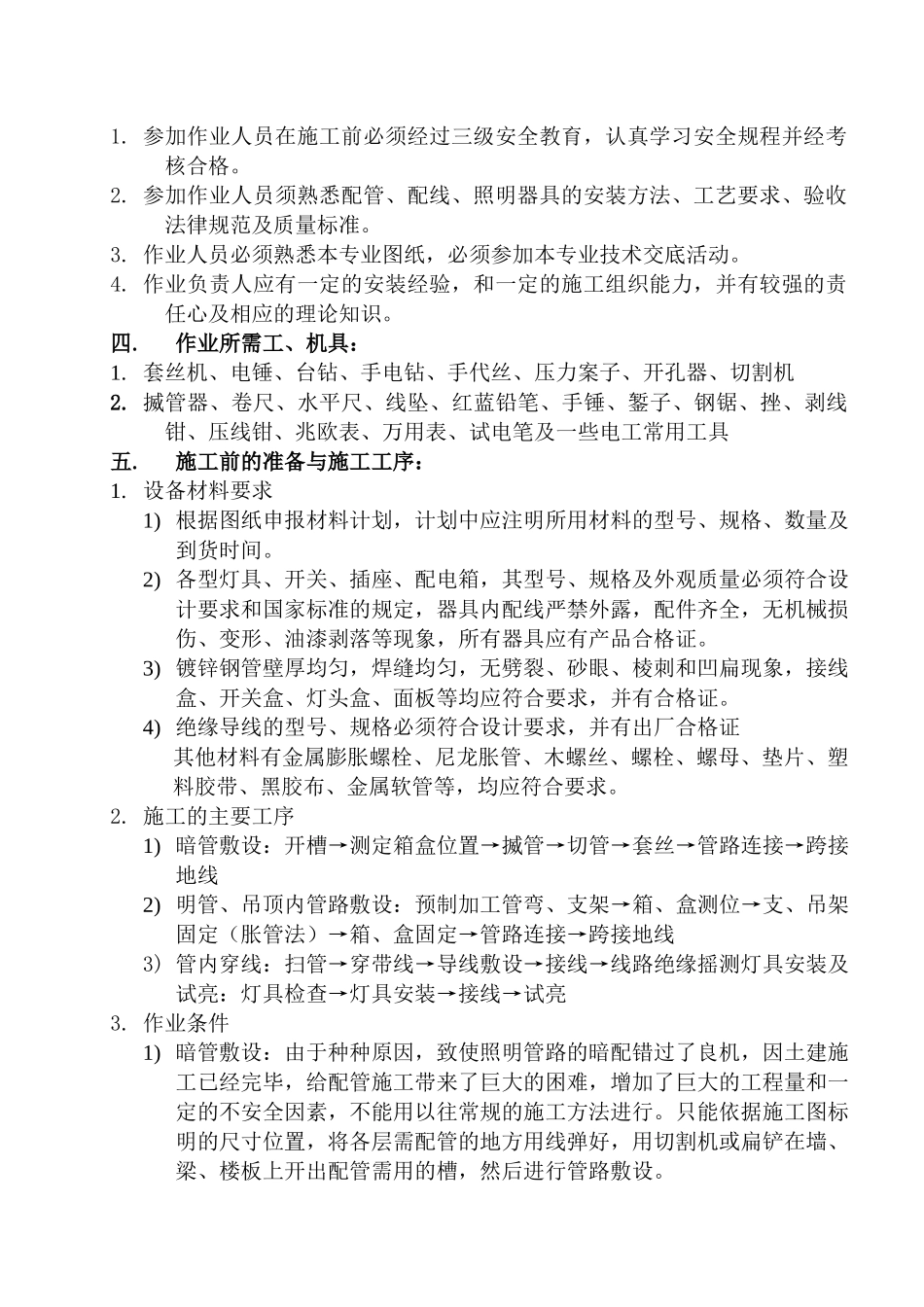

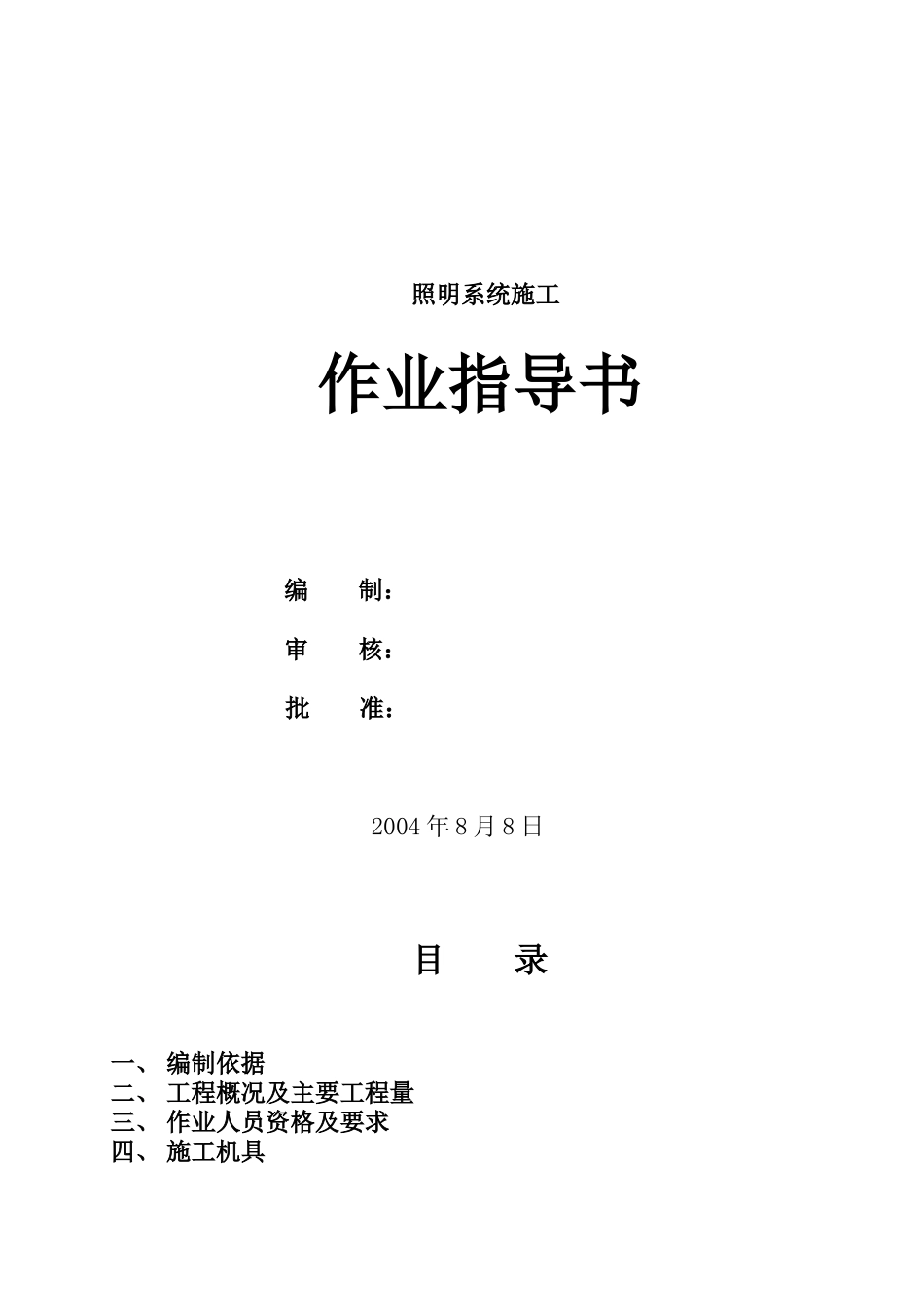

照明系统施工作业指导书编 制：审 核：批 准：2004 年 8 月 8 日目 录一、 编制依据二、 工程概况及主要工程量三、 作业人员资格及要求四、 施工机具五、 施工准备与施工工序六、 作业方法、工艺要求及质量标准七、 工序交接、成品保护及注意事项八、 文明施工九、 施工安全及注意事项十、 施工技术记录一.编制依据1. 《电气专业施工图纸》（武汉凯迪电力股份有限公司）2. 《 电 气 装 置 安 装 工 程 1kv 及 以 下 配 线 工 程 施 工 及 验 收 法 律 规 范 》（GB50258-96）3. 《电气装置安装工程电器照明装置施工及验收法律规范》（GB50259-96）4. 《火电施工质量检验评定标准》5. 《电力建设安全施工管理规定》。二.工程概况及主要工程量：本工程为脱硫电气专业工程的照明部分。本项工程施工范围主要包括主控楼、石膏脱水间、石膏库、石灰石浆液配制车间、氧化风机房、硫磺岛照明等区域。应业主要求除电缆夹层和钢结构外，穿线管均为暗配。主控楼高、低压室为日光灯悬吊安装，电缆夹层为座灯口吸顶安装，走廊及楼梯为天棚灯吸顶安装。主要部位均有事故照明，各出入口均有应急指示灯壁装。照明箱为暗装。主控楼四层因二次装修，施工方案待定。各灯具、开关、插座、照明配电箱均为成品配套供货。主要工程量：1.镀锌钢管3000米2.照明配电箱 13 个3.绝缘电线 6800 米4.各类灯具 260 个三.作业人员资格及要求：1. 参加作业人员在施工前必须经过三级安全教育，认真学习安全规程并经考核合格。2. 参加作业人员须熟悉配管、配线、照明器具的安装方法、工艺要求、验收法律规范及质量标准。3. 作业人员必须熟悉本专业图纸，必须参加本专业技术交底活动。4. 作业负责人应有一定的安装经验，和一定的施工组织能力，并有较强的责任心及相应的理论知识。四.作业所需工、机具：1. 套丝机、电锤、台钻、手电钻、手代丝、压力案子、开孔器、切割机2. 揻管器、卷尺、水平尺、线坠、红蓝铅笔、手锤、錾子、钢锯、挫、剥线钳、压线钳、兆欧表、万用表、试电笔及一些电工常用工具五.施工前的准备与施工工序：1. 设备材料要求1) 根据图纸申报材料计划，计划中应注明所用材料的型号、规格、数量及到货时间。2) 各型灯具、开关、插座、配电箱，其型号、规格及外观质量必须符合设计要求和国家标准的规定，器具内配线严禁外露，配件齐全，无机械损伤、变形、油漆剥落等现象，所有器具应有产品合格证。3)...
