脱硫工程防雷接地系统作业指导书

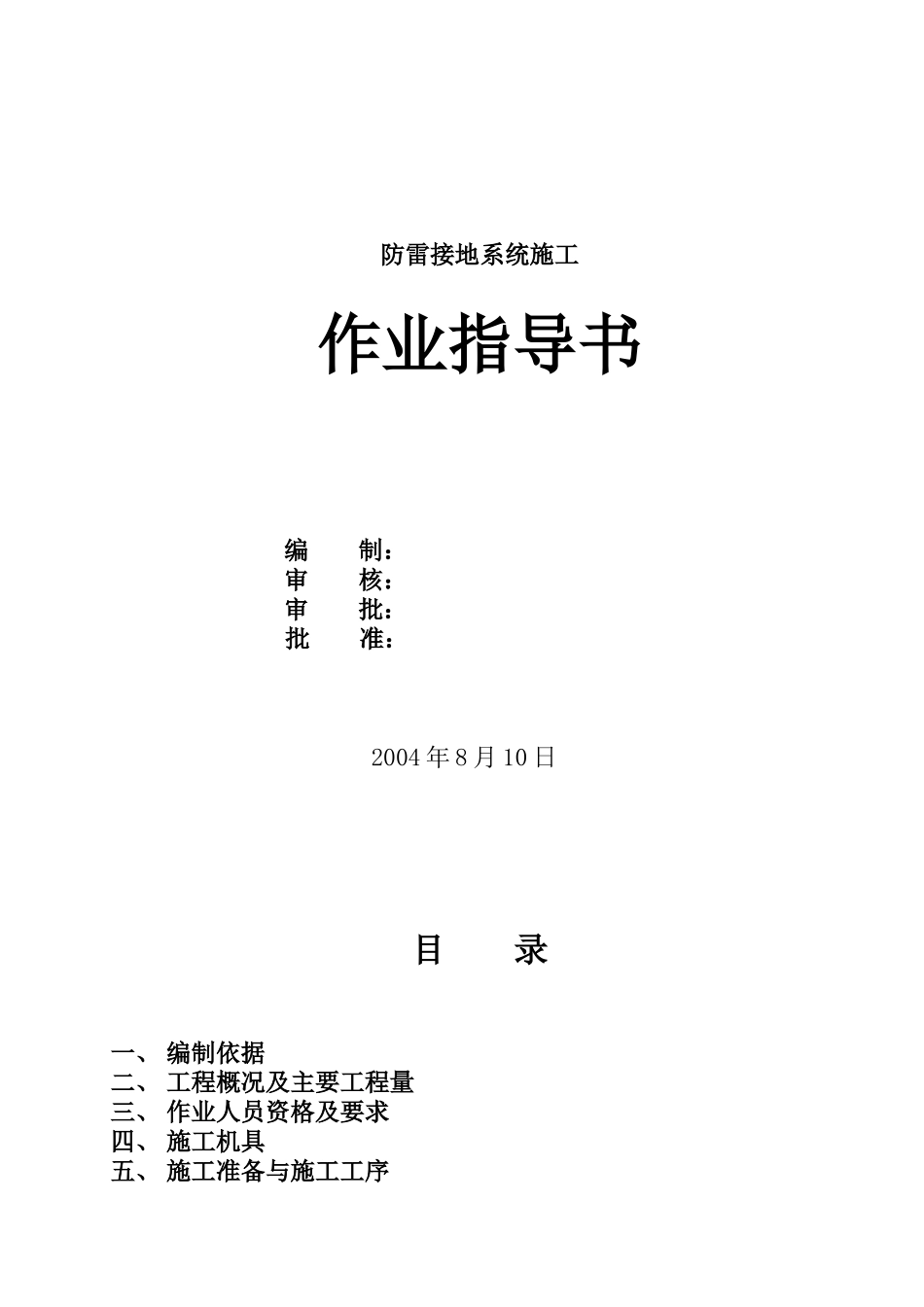

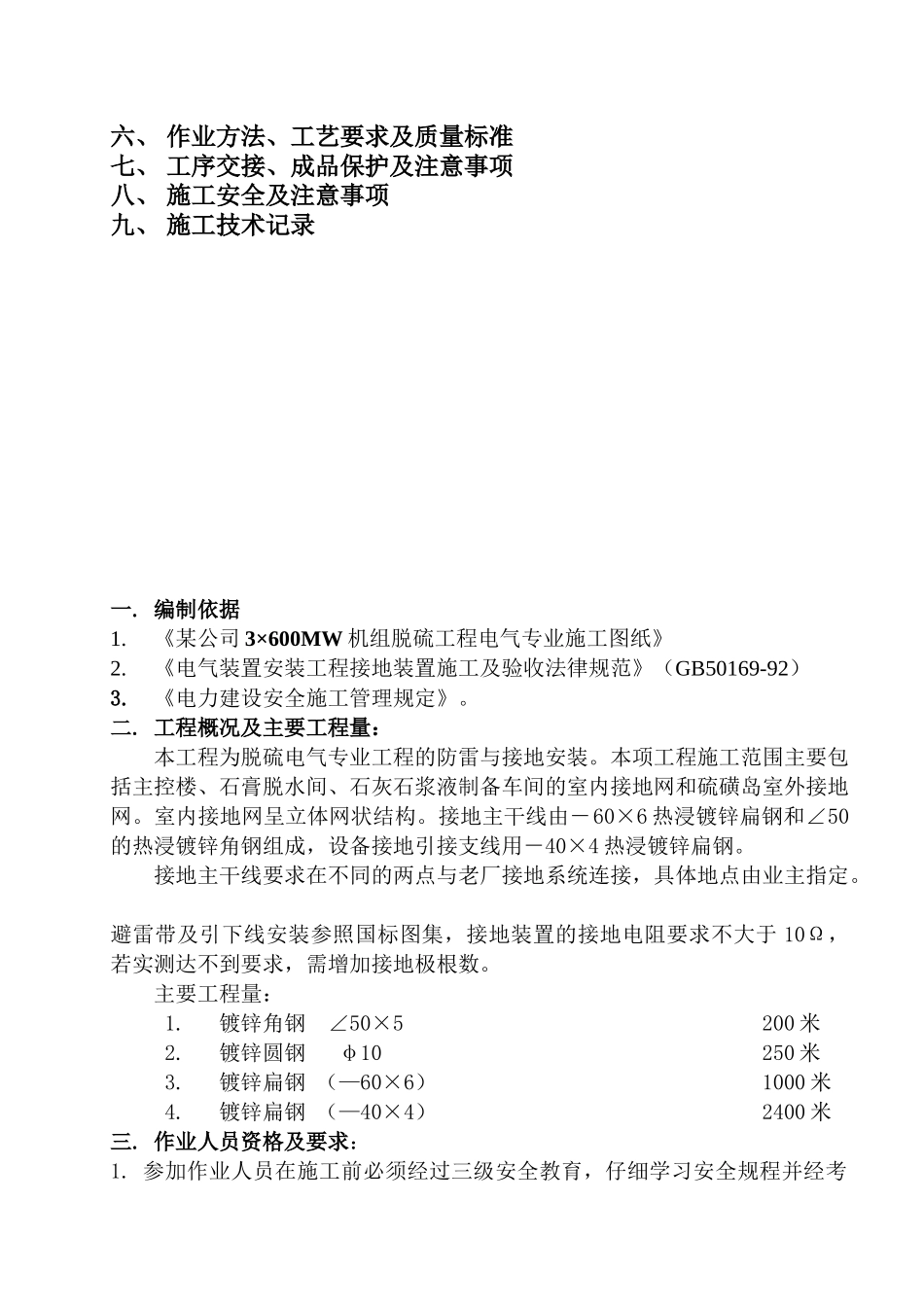

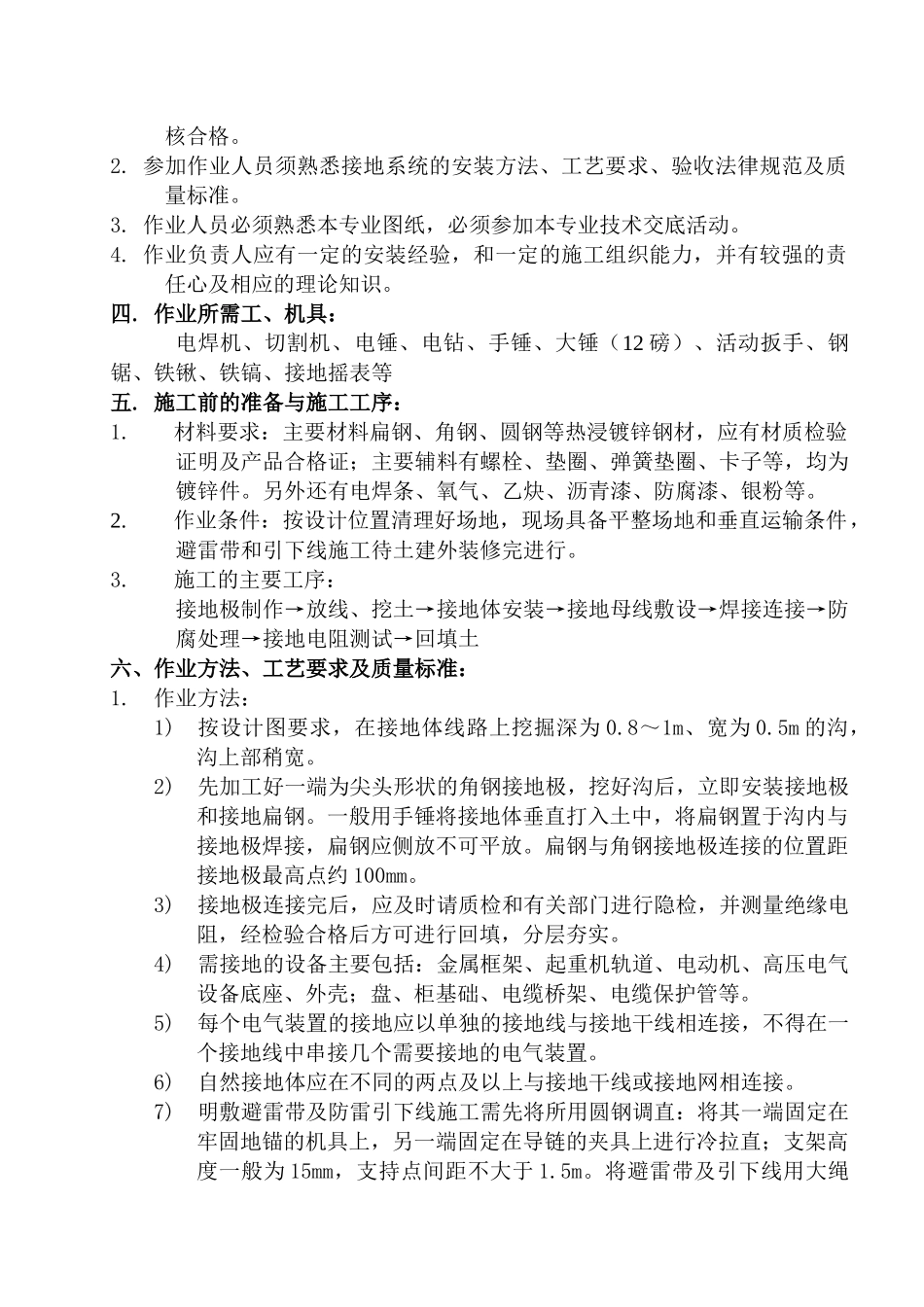

防雷接地系统施工作业指导书编 制：审 核：审 批：批 准：2004 年 8 月 10 日目 录一、 编制依据二、 工程概况及主要工程量三、 作业人员资格及要求四、 施工机具五、 施工准备与施工工序六、 作业方法、工艺要求及质量标准七、 工序交接、成品保护及注意事项八、 施工安全及注意事项九、 施工技术记录一. 编制依据1.《某公司 3×600MW 机组脱硫工程电气专业施工图纸》2.《电气装置安装工程接地装置施工及验收法律规范》（GB50169-92）3.《电力建设安全施工管理规定》。二. 工程概况及主要工程量：本工程为脱硫电气专业工程的防雷与接地安装。本项工程施工范围主要包括主控楼、石膏脱水间、石灰石浆液制备车间的室内接地网和硫磺岛室外接地网。室内接地网呈立体网状结构。接地主干线由－60×6 热浸镀锌扁钢和∠50的热浸镀锌角钢组成，设备接地引接支线用－40×4 热浸镀锌扁钢。接地主干线要求在不同的两点与老厂接地系统连接，具体地点由业主指定。 避雷带及引下线安装参照国标图集，接地装置的接地电阻要求不大于 10Ω，若实测达不到要求，需增加接地极根数。主要工程量：1.镀锌角钢∠50×5200 米2.镀锌圆钢 φ10250 米3.镀锌扁钢 （—60×6）1000 米4.镀锌扁钢 （—40×4）2400 米三. 作业人员资格及要求：1. 参加作业人员在施工前必须经过三级安全教育，仔细学习安全规程并经考核合格。2. 参加作业人员须熟悉接地系统的安装方法、工艺要求、验收法律规范及质量标准。3. 作业人员必须熟悉本专业图纸，必须参加本专业技术交底活动。4. 作业负责人应有一定的安装经验，和一定的施工组织能力，并有较强的责任心及相应的理论知识。四. 作业所需工、机具：电焊机、切割机、电锤、电钻、手锤、大锤（12 磅）、活动扳手、钢锯、铁锹、铁镐、接地摇表等五. 施工前的准备与施工工序：1.材料要求：主要材料扁钢、角钢、圆钢等热浸镀锌钢材，应有材质检验证明及产品合格证；主要辅料有螺栓、垫圈、弹簧垫圈、卡子等，均为镀锌件。另外还有电焊条、氧气、乙炔、沥青漆、防腐漆、银粉等。2.作业条件：按设计位置清理好场地，现场具备平整场地和垂直运输条件，避雷带和引下线施工待土建外装修完进行。3.施工的主要工序：接地极制作→放线、挖土→接地体安装→接地母线敷设→焊接连接→防腐处理→接地电阻测试→回填土六、作业方法、工艺要求及质量标准：1.作业方法：1)按设计图要求，在接地体线路上挖掘深为 0.8～1...
