自控仪表安装详解VIP专享

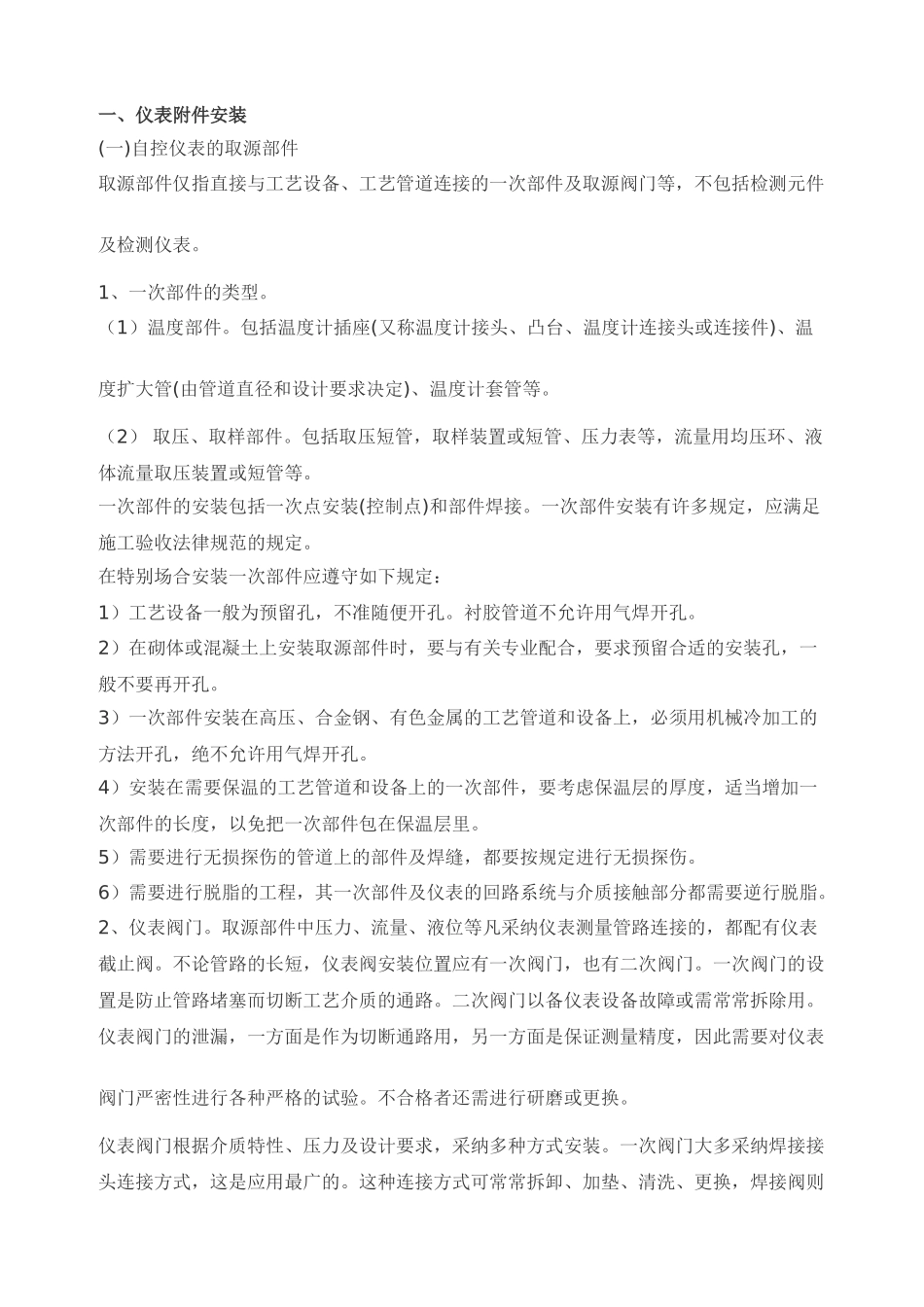

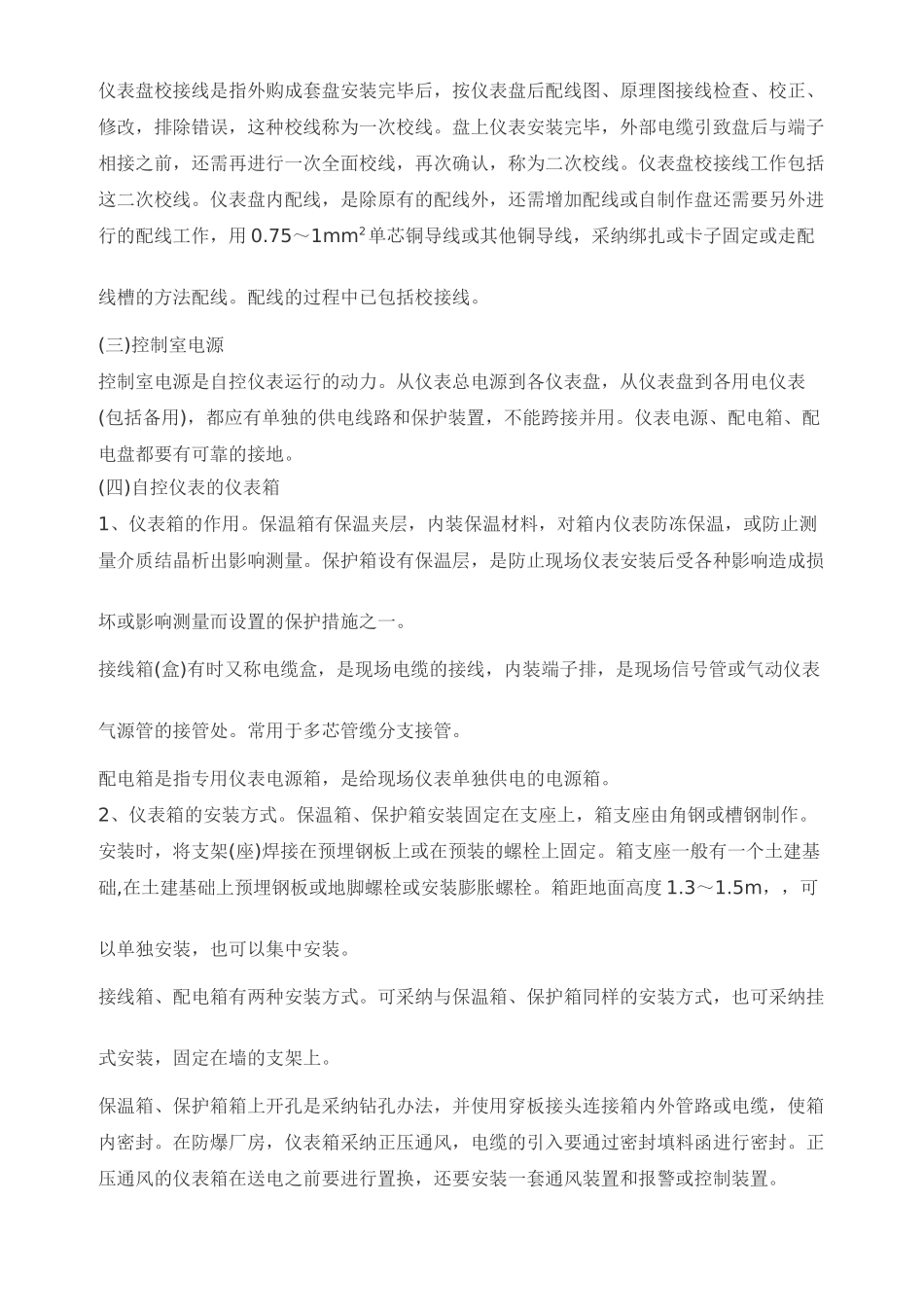

一、仪表附件安装(一)自控仪表的取源部件取源部件仅指直接与工艺设备、工艺管道连接的一次部件及取源阀门等，不包括检测元件及检测仪表。 1、一次部件的类型。（1）温度部件。包括温度计插座(又称温度计接头、凸台、温度计连接头或连接件)、温度扩大管(由管道直径和设计要求决定)、温度计套管等。 （2） 取压、取样部件。包括取压短管，取样装置或短管、压力表等，流量用均压环、液体流量取压装置或短管等。一次部件的安装包括一次点安装(控制点)和部件焊接。一次部件安装有许多规定，应满足施工验收法律规范的规定。在特别场合安装一次部件应遵守如下规定： 1）工艺设备一般为预留孔，不准随便开孔。衬胶管道不允许用气焊开孔。2）在砌体或混凝土上安装取源部件时，要与有关专业配合，要求预留合适的安装孔，一般不要再开孔。3）一次部件安装在高压、合金钢、有色金属的工艺管道和设备上，必须用机械冷加工的方法开孔，绝不允许用气焊开孔。4）安装在需要保温的工艺管道和设备上的一次部件，要考虑保温层的厚度，适当增加一次部件的长度，以免把一次部件包在保温层里。5）需要进行无损探伤的管道上的部件及焊缝，都要按规定进行无损探伤。6）需要进行脱脂的工程，其一次部件及仪表的回路系统与介质接触部分都需要逆行脱脂。2、仪表阀门。取源部件中压力、流量、液位等凡采纳仪表测量管路连接的，都配有仪表截止阀。不论管路的长短，仪表阀安装位置应有一次阀门，也有二次阀门。一次阀门的设置是防止管路堵塞而切断工艺介质的通路。二次阀门以备仪表设备故障或需常常拆除用。仪表阀门的泄漏，一方面是作为切断通路用，另一方面是保证测量精度，因此需要对仪表阀门严密性进行各种严格的试验。不合格者还需进行研磨或更换。 仪表阀门根据介质特性、压力及设计要求，采纳多种方式安装。一次阀门大多采纳焊接接头连接方式，这是应用最广的。这种连接方式可常常拆卸、加垫、清洗、更换，焊接阀则采纳直接焊接方式，多用于炼油或石油化工生产上，目的是防渗漏。卡套式连接方式一般用于压力不高，介质为气体、液体和无渗漏危险的场所。 (二)电缆槽盒、托盘、梯架、支架(支座) 电缆槽盒、花式托盘、梯架及组合式桥架又分别称汇线槽、槽架、槽板或桥架，用于架空敷设，内走电缆(线)管。一般区分是：电缆槽盒是由钢板(1．5～3．2mm)压制而成，带有隔板罩；托盘是薄钢板(板厚 2mm 以下)，有(或无)孔不带罩的汇线槽，有孔托盘又称花式托盘；梯架是由型...
