自控系统安装及调试plc施工方案VIP专享

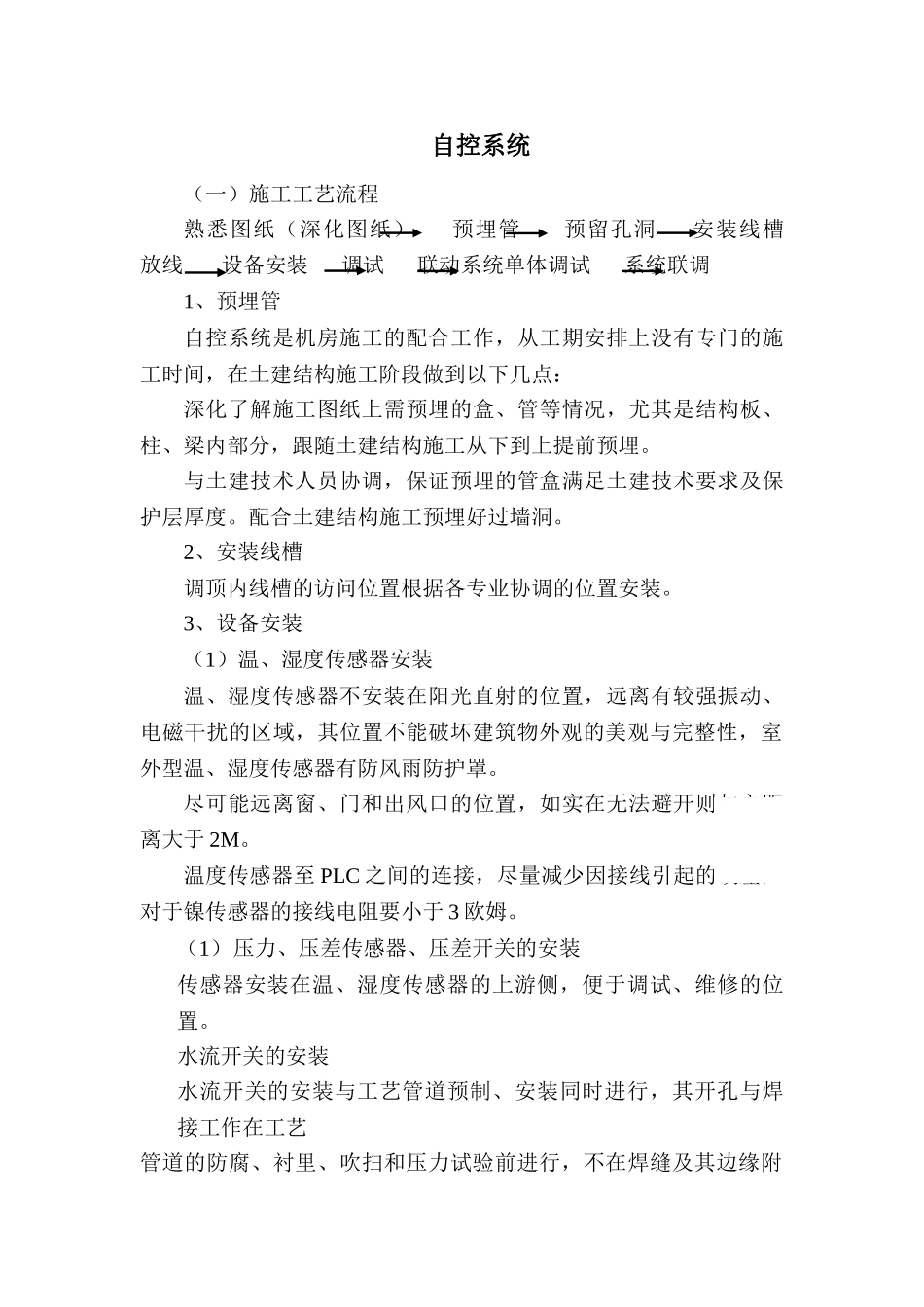

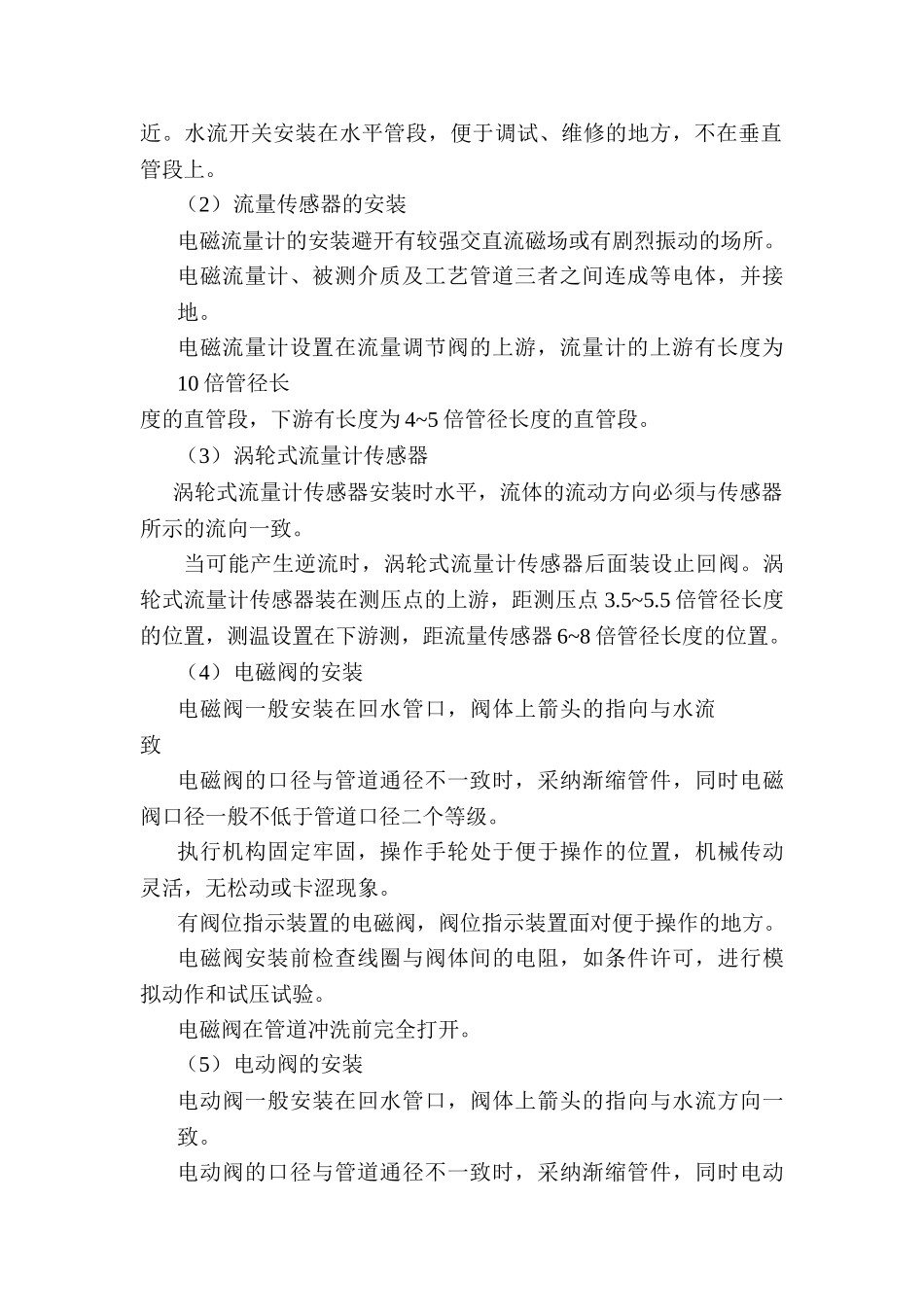

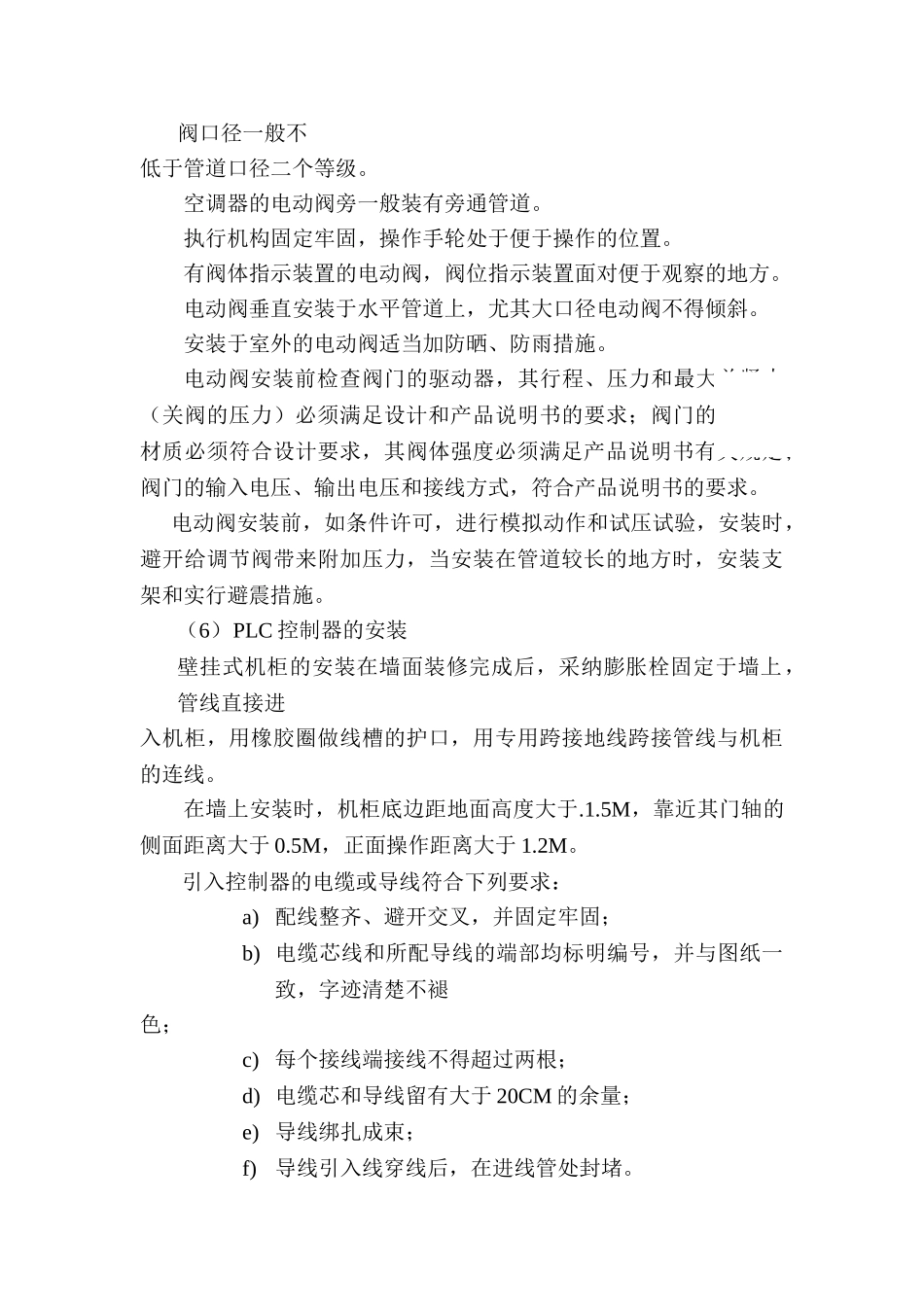

自控系统（一）施工工艺流程熟悉图纸（深化图纸） 预埋管 预留孔洞 安装线槽 放线 设备安装 调试 联动系统单体调试 系统联调 1、预埋管自控系统是机房施工的配合工作，从工期安排上没有专门的施工时间，在土建结构施工阶段做到以下几点：深化了解施工图纸上需预埋的盒、管等情况，尤其是结构板、柱、梁内部分，跟随土建结构施工从下到上提前预埋。与土建技术人员协调，保证预埋的管盒满足土建技术要求及保护层厚度。配合土建结构施工预埋好过墙洞。2、安装线槽调顶内线槽的访问位置根据各专业协调的位置安装。3、设备安装（1）温、湿度传感器安装温、湿度传感器不安装在阳光直射的位置，远离有较强振动、电磁干扰的区域，其位置不能破坏建筑物外观的美观与完整性，室外型温、湿度传感器有防风雨防护罩。尽可能远离窗、门和出风口的位置，如实在无法避开则与之距离大于 2M。温度传感器至 PLC 之间的连接，尽量减少因接线引起的误差，对于镍传感器的接线电阻要小于 3 欧姆。（1）压力、压差传感器、压差开关的安装传感器安装在温、湿度传感器的上游侧，便于调试、维修的位置。水流开关的安装水流开关的安装与工艺管道预制、安装同时进行，其开孔与焊接工作在工艺管道的防腐、衬里、吹扫和压力试验前进行，不在焊缝及其边缘附近。水流开关安装在水平管段，便于调试、维修的地方，不在垂直管段上。（2）流量传感器的安装电磁流量计的安装避开有较强交直流磁场或有剧烈振动的场所。电磁流量计、被测介质及工艺管道三者之间连成等电体，并接地。电磁流量计设置在流量调节阀的上游，流量计的上游有长度为10 倍管径长度的直管段，下游有长度为 4~5 倍管径长度的直管段。（3）涡轮式流量计传感器涡轮式流量计传感器安装时水平，流体的流动方向必须与传感器所示的流向一致。当可能产生逆流时，涡轮式流量计传感器后面装设止回阀。涡轮式流量计传感器装在测压点的上游，距测压点 3.5~5.5 倍管径长度的位置，测温设置在下游测，距流量传感器 6~8 倍管径长度的位置。（4）电磁阀的安装电磁阀一般安装在回水管口，阀体上箭头的指向与水流方向一致电磁阀的口径与管道通径不一致时，采纳渐缩管件，同时电磁阀口径一般不低于管道口径二个等级。执行机构固定牢固，操作手轮处于便于操作的位置，机械传动灵活，无松动或卡涩现象。有阀位指示装置的电磁阀，阀位指示装置面对便于操作的地方。电磁阀安装前检查线圈与阀体间的电阻，如条件许可，进行...
