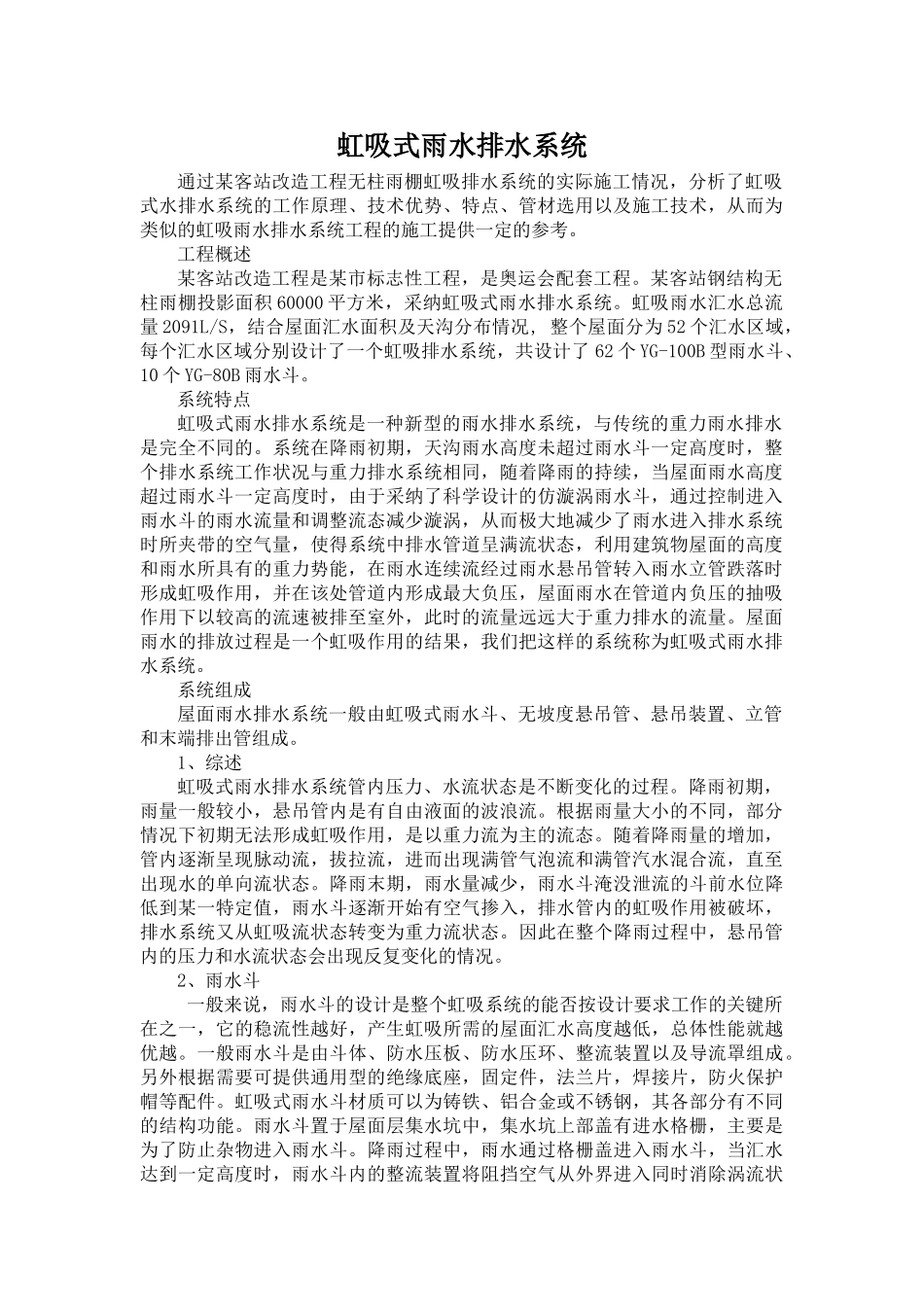

虹吸式雨水排水系统通过某客站改造工程无柱雨棚虹吸排水系统的实际施工情况，分析了虹吸式水排水系统的工作原理、技术优势、特点、管材选用以及施工技术，从而为类似的虹吸雨水排水系统工程的施工提供一定的参考。工程概述某客站改造工程是某市标志性工程，是奥运会配套工程。某客站钢结构无柱雨棚投影面积 60000 平方米，采纳虹吸式雨水排水系统。虹吸雨水汇水总流量 2091L/S，结合屋面汇水面积及天沟分布情况, 整个屋面分为 52 个汇水区域，每个汇水区域分别设计了一个虹吸排水系统，共设计了 62 个 YG-100B 型雨水斗、10 个 YG-80B 雨水斗。 系统特点虹吸式雨水排水系统是一种新型的雨水排水系统，与传统的重力雨水排水是完全不同的。系统在降雨初期，天沟雨水高度未超过雨水斗一定高度时，整个排水系统工作状况与重力排水系统相同，随着降雨的持续，当屋面雨水高度超过雨水斗一定高度时，由于采纳了科学设计的仿漩涡雨水斗，通过控制进入雨水斗的雨水流量和调整流态减少漩涡，从而极大地减少了雨水进入排水系统时所夹带的空气量，使得系统中排水管道呈满流状态，利用建筑物屋面的高度和雨水所具有的重力势能，在雨水连续流经过雨水悬吊管转入雨水立管跌落时形成虹吸作用，并在该处管道内形成最大负压，屋面雨水在管道内负压的抽吸作用下以较高的流速被排至室外，此时的流量远远大于重力排水的流量。屋面雨水的排放过程是一个虹吸作用的结果，我们把这样的系统称为虹吸式雨水排水系统。系统组成屋面雨水排水系统一般由虹吸式雨水斗、无坡度悬吊管、悬吊装置、立管和末端排出管组成。1、综述虹吸式雨水排水系统管内压力、水流状态是不断变化的过程。降雨初期，雨量一般较小，悬吊管内是有自由液面的波浪流。根据雨量大小的不同，部分情况下初期无法形成虹吸作用，是以重力流为主的流态。随着降雨量的增加，管内逐渐呈现脉动流，拔拉流，进而出现满管气泡流和满管汽水混合流，直至出现水的单向流状态。降雨末期，雨水量减少，雨水斗淹没泄流的斗前水位降低到某一特定值，雨水斗逐渐开始有空气掺入，排水管内的虹吸作用被破坏，排水系统又从虹吸流状态转变为重力流状态。因此在整个降雨过程中，悬吊管内的压力和水流状态会出现反复变化的情况。2、雨水斗 一般来说，雨水斗的设计是整个虹吸系统的能否按设计要求工作的关键所在之一，它的稳流性越好，产生虹吸所需的屋面汇水高度越低，总体性能就越优越。一般雨水斗是由斗体、防水压...
