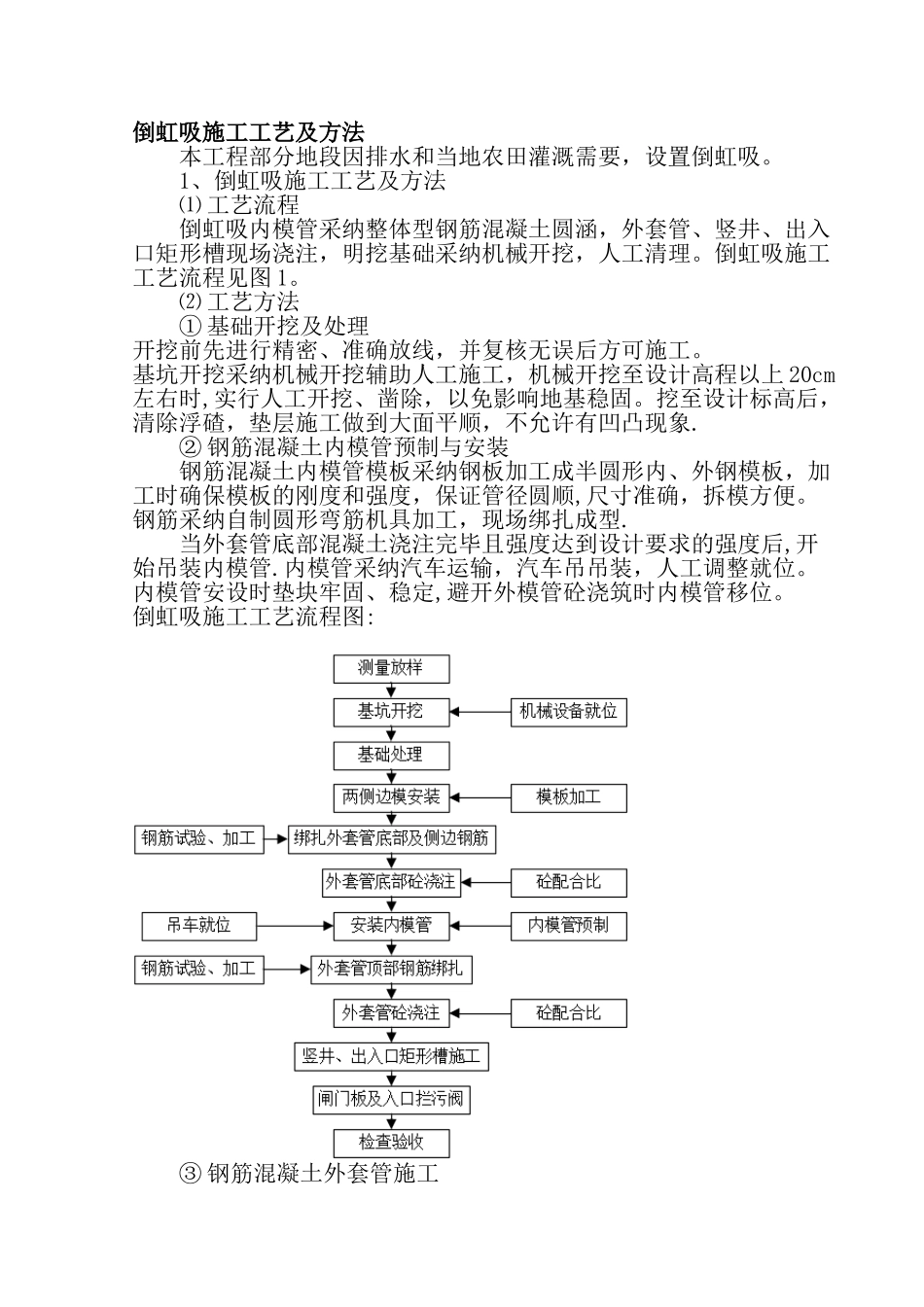

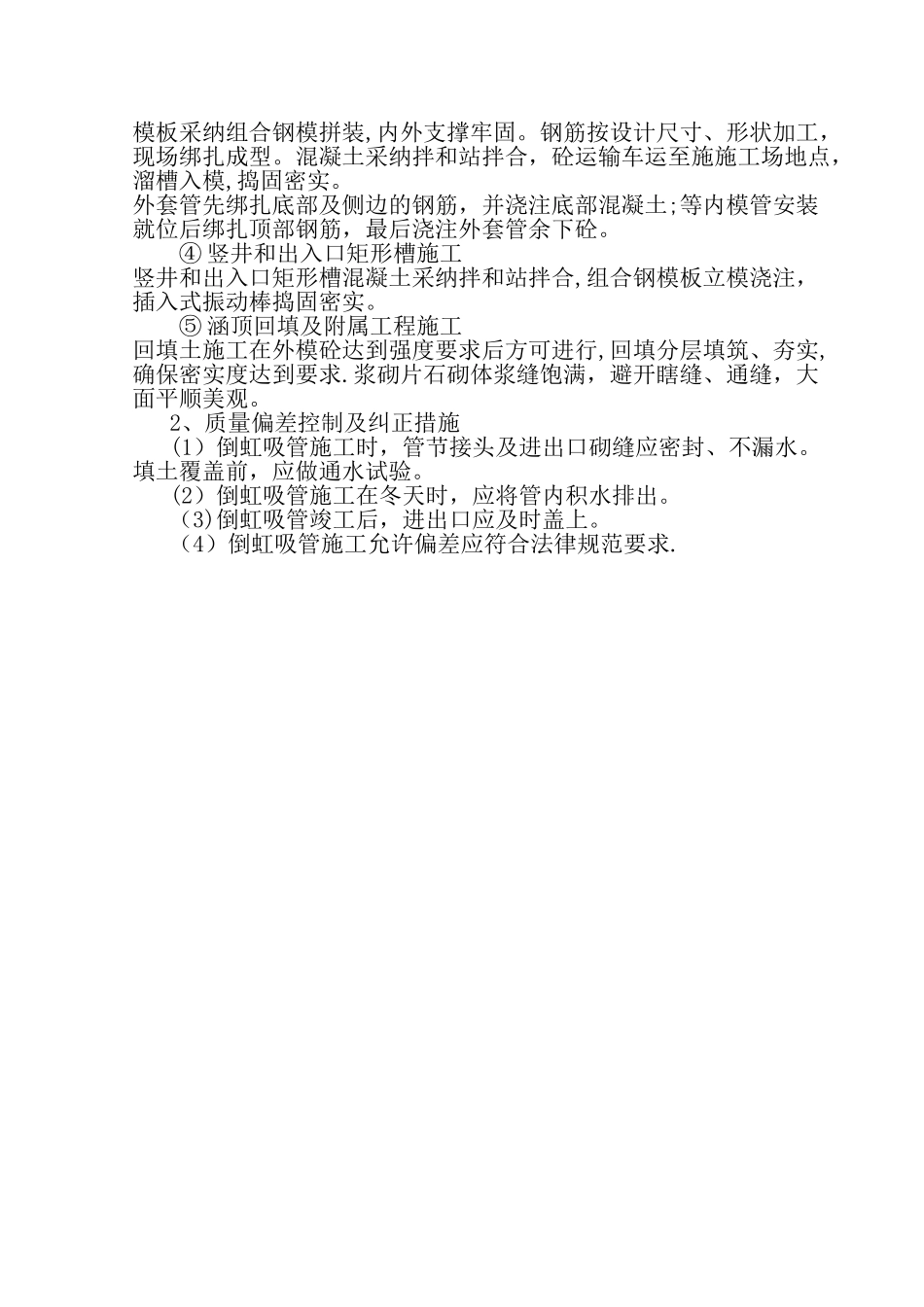

倒虹吸施工工艺及方法本工程部分地段因排水和当地农田灌溉需要，设置倒虹吸。1、倒虹吸施工工艺及方法⑴ 工艺流程倒虹吸内模管采纳整体型钢筋混凝土圆涵，外套管、竖井、出入口矩形槽现场浇注，明挖基础采纳机械开挖，人工清理。倒虹吸施工工艺流程见图 1。⑵ 工艺方法① 基础开挖及处理开挖前先进行精密、准确放线，并复核无误后方可施工。基坑开挖采纳机械开挖辅助人工施工，机械开挖至设计高程以上 20cm左右时,实行人工开挖、凿除，以免影响地基稳固。挖至设计标高后，清除浮碴，垫层施工做到大面平顺，不允许有凹凸现象.② 钢筋混凝土内模管预制与安装钢筋混凝土内模管模板采纳钢板加工成半圆形内、外钢模板，加工时确保模板的刚度和强度，保证管径圆顺,尺寸准确，拆模方便。钢筋采纳自制圆形弯筋机具加工，现场绑扎成型.当外套管底部混凝土浇注完毕且强度达到设计要求的强度后,开始吊装内模管.内模管采纳汽车运输，汽车吊吊装，人工调整就位。内模管安设时垫块牢固、稳定,避开外模管砼浇筑时内模管移位。倒虹吸施工工艺流程图:③ 钢筋混凝土外套管施工模板采纳组合钢模拼装,内外支撑牢固。钢筋按设计尺寸、形状加工，现场绑扎成型。混凝土采纳拌和站拌合，砼运输车运至施施工场地点，溜槽入模,捣固密实。外套管先绑扎底部及侧边的钢筋，并浇注底部混凝土;等内模管安装就位后绑扎顶部钢筋，最后浇注外套管余下砼。④ 竖井和出入口矩形槽施工竖井和出入口矩形槽混凝土采纳拌和站拌合,组合钢模板立模浇注，插入式振动棒捣固密实。⑤ 涵顶回填及附属工程施工回填土施工在外模砼达到强度要求后方可进行,回填分层填筑、夯实,确保密实度达到要求.浆砌片石砌体浆缝饱满，避开瞎缝、通缝，大面平顺美观。2、质量偏差控制及纠正措施(1）倒虹吸管施工时，管节接头及进出口砌缝应密封、不漏水。填土覆盖前，应做通水试验。(2）倒虹吸管施工在冬天时，应将管内积水排出。（3)倒虹吸管竣工后，进出口应及时盖上。（4）倒虹吸管施工允许偏差应符合法律规范要求.
