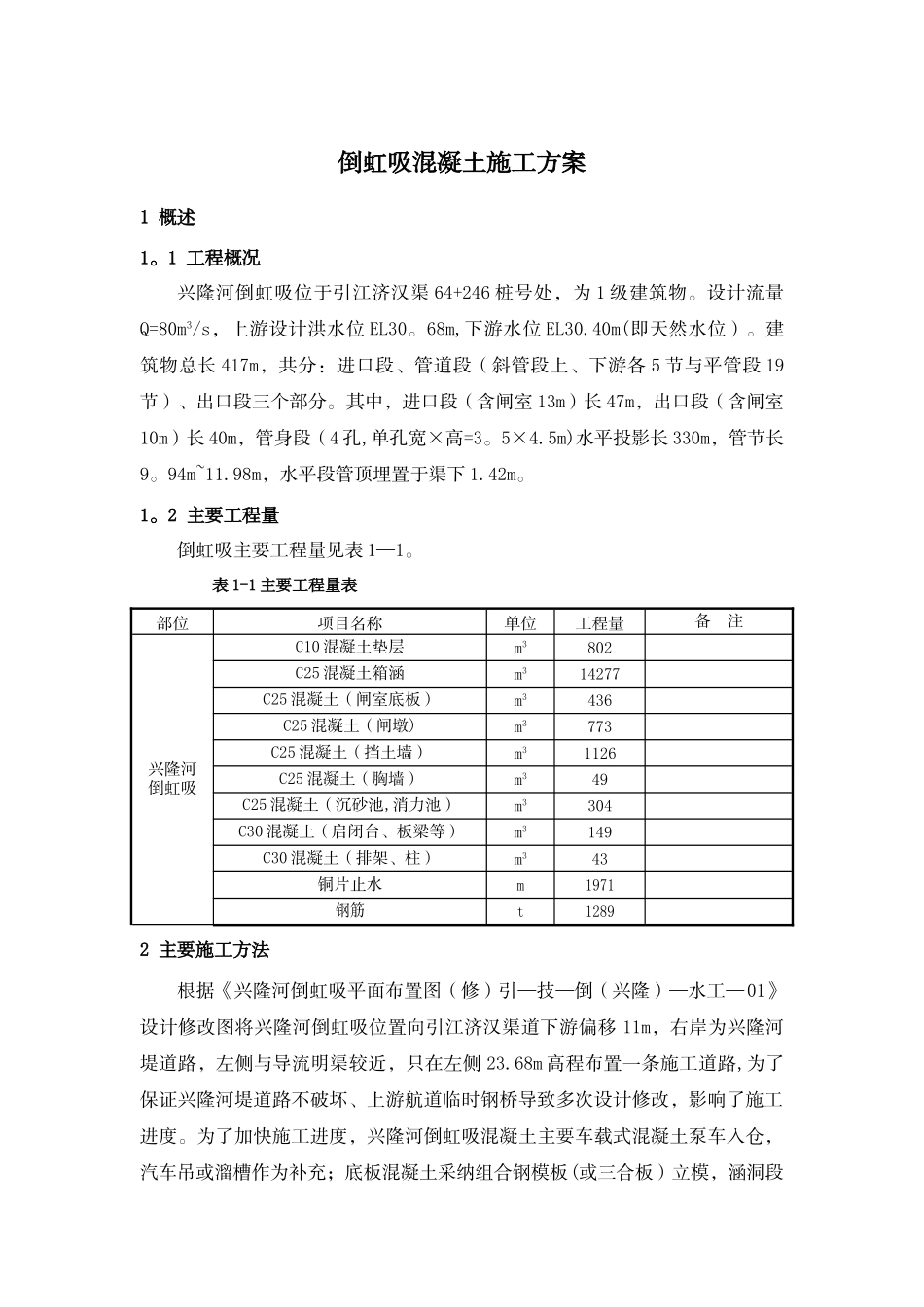

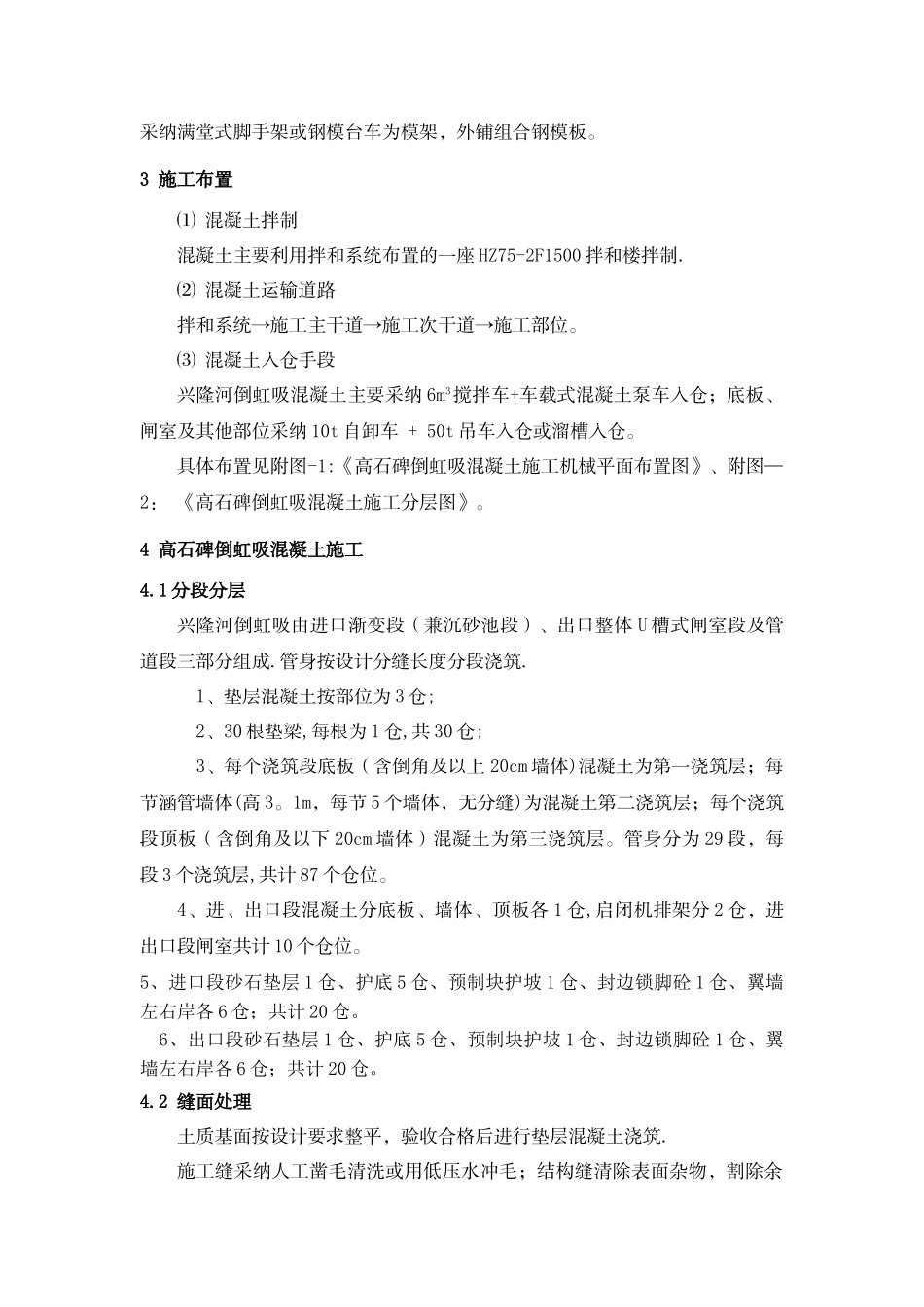

倒虹吸混凝土施工方案1 概述1。1 工程概况兴隆河倒虹吸位于引江济汉渠 64+246 桩号处，为 1 级建筑物。设计流量Q=80m3/s，上游设计洪水位 EL30。68m,下游水位 EL30.40m(即天然水位）。建筑物总长 417m，共分：进口段、管道段（斜管段上、下游各 5 节与平管段 19节）、出口段三个部分。其中，进口段（含闸室 13m）长 47m，出口段（含闸室10m）长 40m，管身段（4 孔,单孔宽×高=3。5×4.5m)水平投影长 330m，管节长9。94m~11.98m，水平段管顶埋置于渠下 1.42m。1。2 主要工程量倒虹吸主要工程量见表 1—1。表 1-1 主要工程量表 部位项目名称单位工程量备 注兴隆河倒虹吸C10 混凝土垫层m3802C25 混凝土箱涵m314277C25 混凝土（闸室底板）m3436C25 混凝土（闸墩)m3773C25 混凝土（挡土墙）m31126C25 混凝土（胸墙）m349C25 混凝土（沉砂池,消力池）m3304C30 混凝土（启闭台、板梁等）m3149C30 混凝土（排架、柱）m343铜片止水m1971钢筋t12892 主要施工方法根据《兴隆河倒虹吸平面布置图（修）引—技—倒（兴隆）—水工—01》设计修改图将兴隆河倒虹吸位置向引江济汉渠道下游偏移 11m，右岸为兴隆河堤道路，左侧与导流明渠较近，只在左侧 23.68m 高程布置一条施工道路,为了保证兴隆河堤道路不破坏、上游航道临时钢桥导致多次设计修改，影响了施工进度。为了加快施工进度，兴隆河倒虹吸混凝土主要车载式混凝土泵车入仓，汽车吊或溜槽作为补充；底板混凝土采纳组合钢模板(或三合板）立模，涵洞段采纳满堂式脚手架或钢模台车为模架，外铺组合钢模板。3 施工布置⑴ 混凝土拌制混凝土主要利用拌和系统布置的一座 HZ75-2F1500 拌和楼拌制.⑵ 混凝土运输道路拌和系统→施工主干道→施工次干道→施工部位。⑶ 混凝土入仓手段兴隆河倒虹吸混凝土主要采纳 6m3搅拌车+车载式混凝土泵车入仓；底板、闸室及其他部位采纳 10t 自卸车 + 50t 吊车入仓或溜槽入仓。具体布置见附图-1:《高石碑倒虹吸混凝土施工机械平面布置图》、附图—2： 《高石碑倒虹吸混凝土施工分层图》。4 高石碑倒虹吸混凝土施工4.1 分段分层兴隆河倒虹吸由进口渐变段（兼沉砂池段）、出口整体 U 槽式闸室段及管道段三部分组成.管身按设计分缝长度分段浇筑. 1、垫层混凝土按部位为 3 仓; 2、30 根垫梁,每根为 1 仓,共 30 仓; 3、每个浇筑段底板（含倒角及以上 20cm 墙体)混凝土为第一浇筑层；每节涵管墙体(高 3。1m，每节 5 ...
