蚌埠市某路网工程顶管施工方案

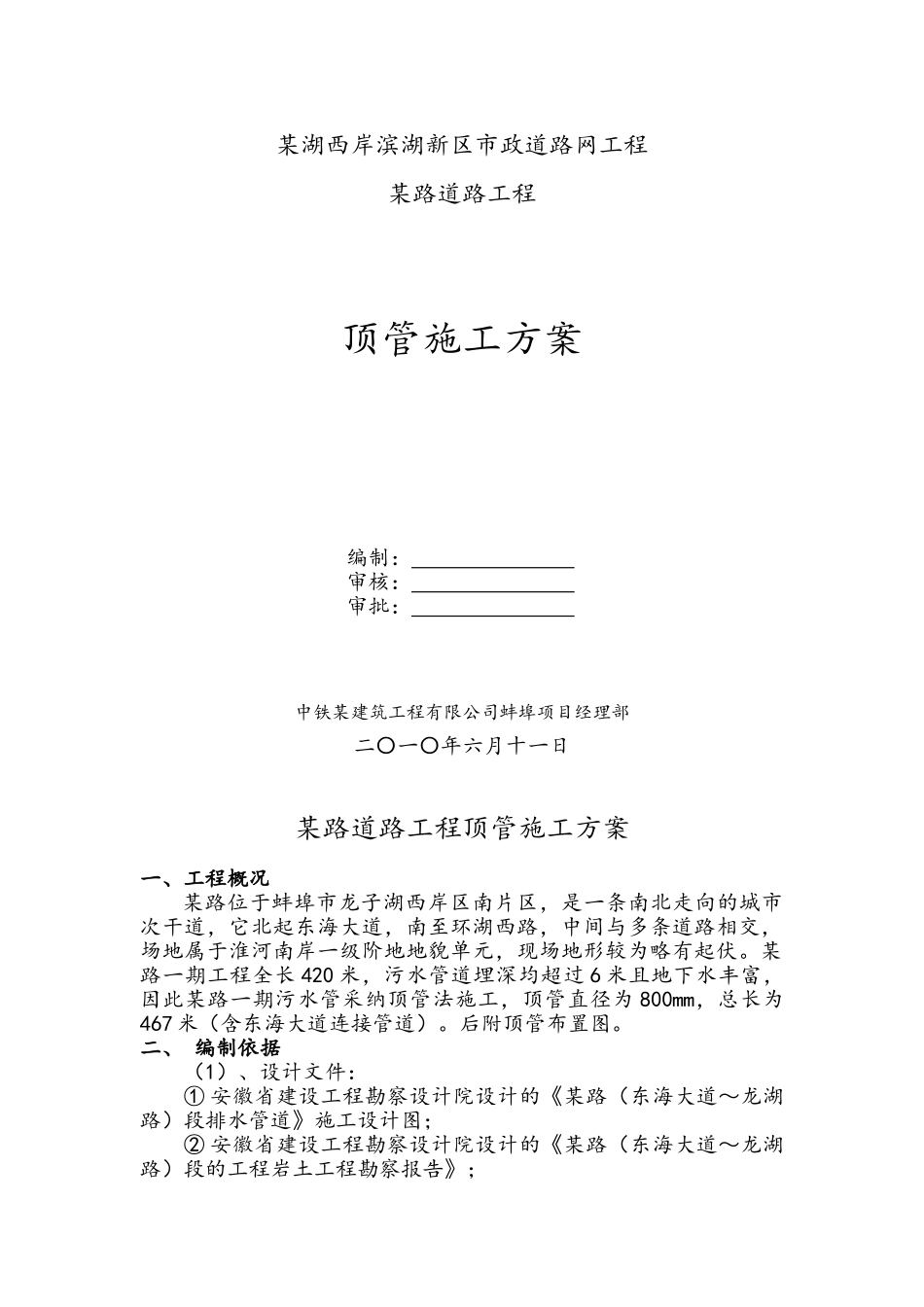

某湖西岸滨湖新区市政道路网工程某路道路工程顶管施工方案 编制： 审核： 审批： 中铁某建筑工程有限公司蚌埠项目经理部二〇一〇年六月十一日某路道路工程顶管施工方案一、工程概况某路位于蚌埠市龙子湖西岸区南片区，是一条南北走向的城市次干道，它北起东海大道，南至环湖西路，中间与多条道路相交，场地属于淮河南岸一级阶地地貌单元，现场地形较为略有起伏。某路一期工程全长 420 米，污水管道埋深均超过 6 米且地下水丰富，因此某路一期污水管采纳顶管法施工，顶管直径为 800mm，总长为467 米（含东海大道连接管道）。后附顶管布置图。二、 编制依据（1）、设计文件：① 安徽省建设工程勘察设计院设计的《某路（东海大道～龙湖路）段排水管道》施工设计图；② 安徽省建设工程勘察设计院设计的《某路（东海大道～龙湖路）段的工程岩土工程勘察报告》；③《工作井、接收井支护―施工图》专项设计④ISO9001 标准质量保证程序文件及质量手册。⑤《建筑法》、《工程建设质量管理条例》、《工程建设强制性标准条文》。（2）、技术法律规范标准：建筑与市政降水工程技术法律规范 JGJ/T111-98；给水排水构筑物施工及验收法律规范 GBJ141-90;给水排水管道工程施工及验收法律规范 GB50268-2025；混凝土和钢筋混凝土排水管 GB/T 11836-1999;混凝土和钢筋混凝土排水管试验方法 GB/T16752-1997;顶进施工法用钢筋混凝土排水管 JC/T 640-1996;建筑工程施工质量验收统一标准 GB50300-2001；建筑工程质量检验评定标准 GBJ301-88；三、地质情况（1）地基岩土构成建设场地地基土构成层序自上而下依次为：层耕填土（Q4ml）―层厚 0.60～3.80m，层底标高 15.03～21.70m。褐色、黄灰色，松散状态，湿～饱和，局部为杂填土，含有垃圾、有机质、碎砖石子等。层粘土（Q4al+pl）―层厚 1.30～7.10m，层底标高 11.01～17.88m，呈灰黄、褐、褐黄色，稍湿，硬塑状态。含氧化铁，铁锰结核。光滑，无摇振反应，干强度较高，韧性较高。其静力触探比贯入阻力 Ps 值一般为 2.40～3.20Mpa，平均值为 2.69 Mpa。层粉质粘土（Q4al+pl）―层厚 8.70～13.05m，褐黄，灰黄色，稍湿，可塑状态。含氧化铁，铁锰结核，高岭土等。其静力触探比贯入阻力 Ps 值一般为 1.40～2.20Mpa，平均值为 1.96 Mpa。④ 层粉质粘土、粉土互层（Q4al+pl）―揭穿，层厚 0.80～2.50m，层底标高 9.46～11.03m。黄灰色，青灰色，湿，可～硬塑（中密）状态。该层局部...
