超高层综合楼型钢结构安装施工方案

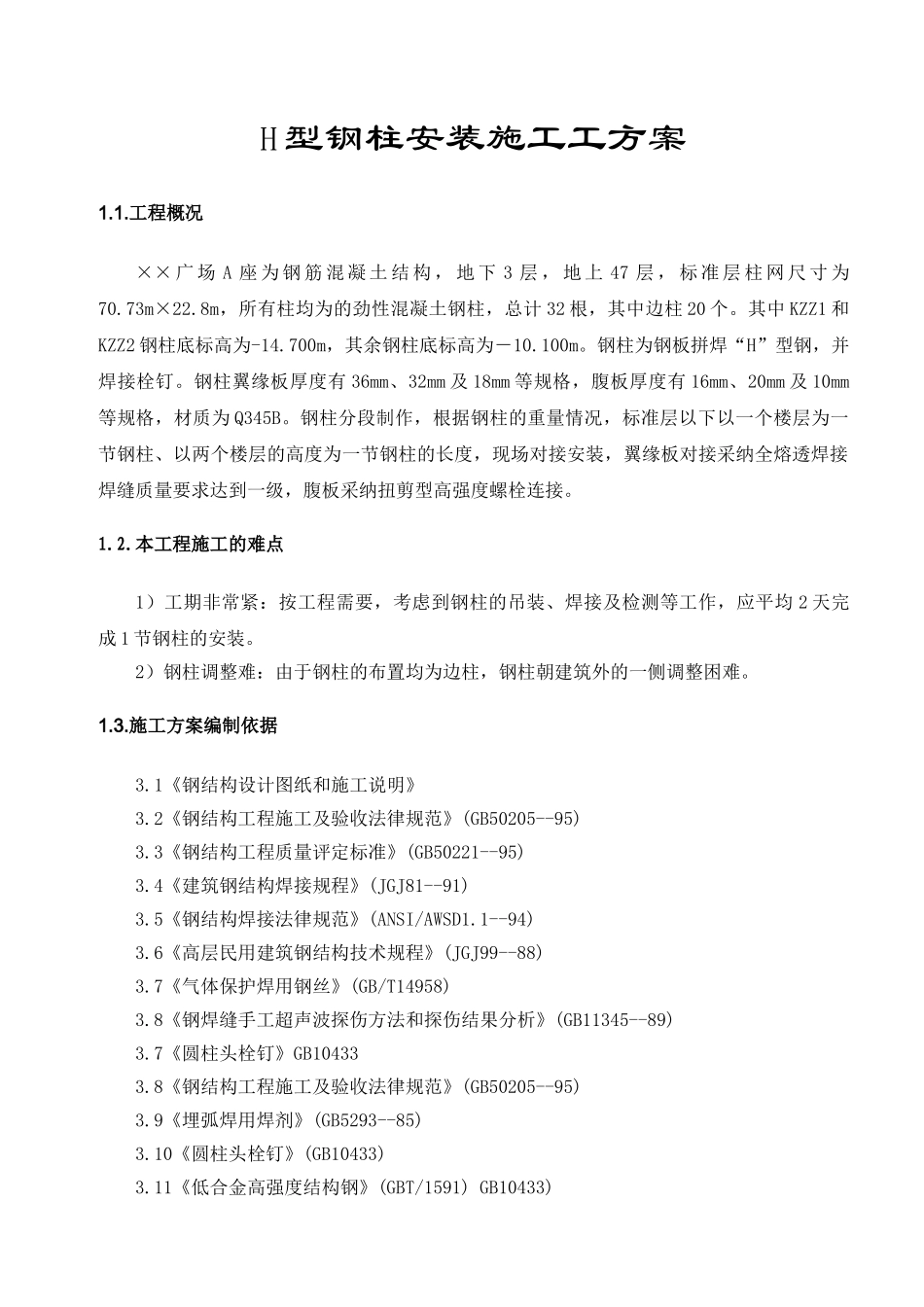

H 型钢柱安装施工工方案1.1.工程概况×× 广 场 A 座 为 钢 筋 混 凝 土 结 构 ， 地 下 3 层 ， 地 上 47 层 ， 标 准 层 柱 网 尺 寸 为70.73m×22.8m，所有柱均为的劲性混凝土钢柱，总计 32 根，其中边柱 20 个。其中 KZZ1 和KZZ2 钢柱底标高为-14.700m，其余钢柱底标高为－10.100m。钢柱为钢板拼焊“H”型钢，并焊接栓钉。钢柱翼缘板厚度有 36mm、32mm 及 18mm 等规格，腹板厚度有 16mm、20mm 及 10mm等规格，材质为 Q345B。钢柱分段制作，根据钢柱的重量情况，标准层以下以一个楼层为一节钢柱、以两个楼层的高度为一节钢柱的长度，现场对接安装，翼缘板对接采纳全熔透焊接焊缝质量要求达到一级，腹板采纳扭剪型高强度螺栓连接。1.2.本工程施工的难点1）工期非常紧：按工程需要，考虑到钢柱的吊装、焊接及检测等工作，应平均 2 天完成 1 节钢柱的安装。2）钢柱调整难：由于钢柱的布置均为边柱，钢柱朝建筑外的一侧调整困难。1.3.施工方案编制依据3.1《钢结构设计图纸和施工说明》3.2《钢结构工程施工及验收法律规范》(GB50205--95)3.3《钢结构工程质量评定标准》(GB50221--95)3.4《建筑钢结构焊接规程》(JGJ81--91)3.5《钢结构焊接法律规范》(ANSI/AWSD1.1--94)3.6《高层民用建筑钢结构技术规程》(JGJ99--88)3.7《气体保护焊用钢丝》(GB/T14958)3.8《钢焊缝手工超声波探伤方法和探伤结果分析》(GB11345--89)3.7《圆柱头栓钉》GB104333.8《钢结构工程施工及验收法律规范》(GB50205--95)3.9《埋弧焊用焊剂》(GB5293--85)3.10《圆柱头栓钉》(GB10433) 3.11《低合金高强度结构钢》(GBT/1591) GB10433) 2. 施工准备2.1.施工设备 施工主要机械设备配置序号设备名称型号单位数量功率(kW)用途1塔式起重机ST/6015台190吊装2塔式起重机F0/23B台160吊装4板车日野辆18 吨现场倒运5空压机6m3台212碳弧气刨6电焊机沟通 300A台428附件焊接7电焊机CO2气体保护焊焊机台1250结构焊接8栓钉焊机台2栓钉现场焊接9碳弧气刨台250焊缝修补10CO2 气体保护半自动焊机KR500500A台16钢柱焊接11碳弧气刨630A台2返修，清根12特制氧-乙炔枪把6预热，后热13电热干燥箱YZH2－1007.6kW台1烘干焊接材料注：栓钉应在加工厂提前焊接，若遗漏栓钉未焊或有不合格的，则在现场焊接施工主要小型机具配置序号机具名称型号单位数量功率(kW)用途2花篮螺栓Φ20个40调整3千斤顶2 吨个12调整4手动葫芦2个10调整5测温笔把12层间温...
