车间软土地基处理长螺旋钻孔灌注桩施工方案

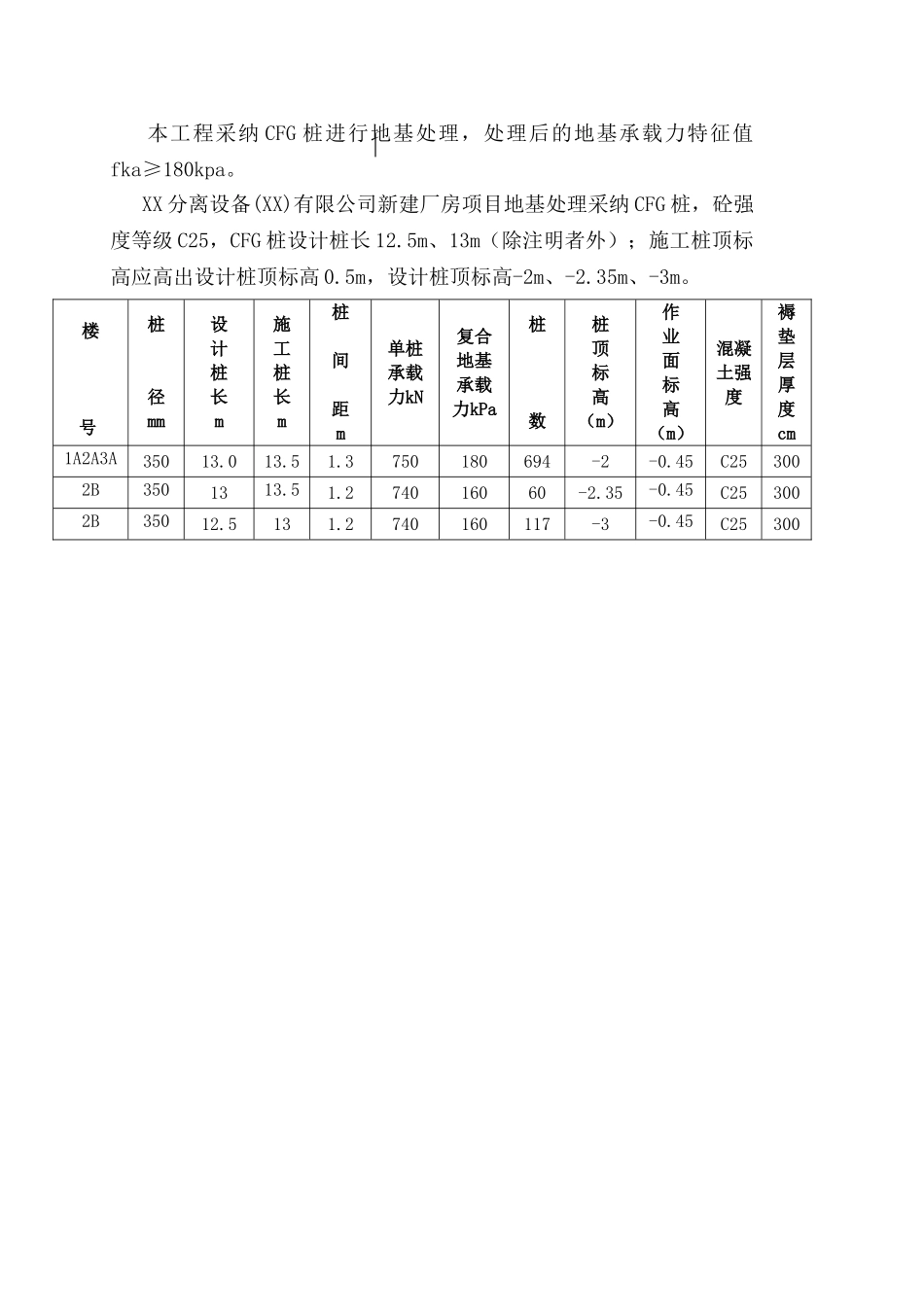

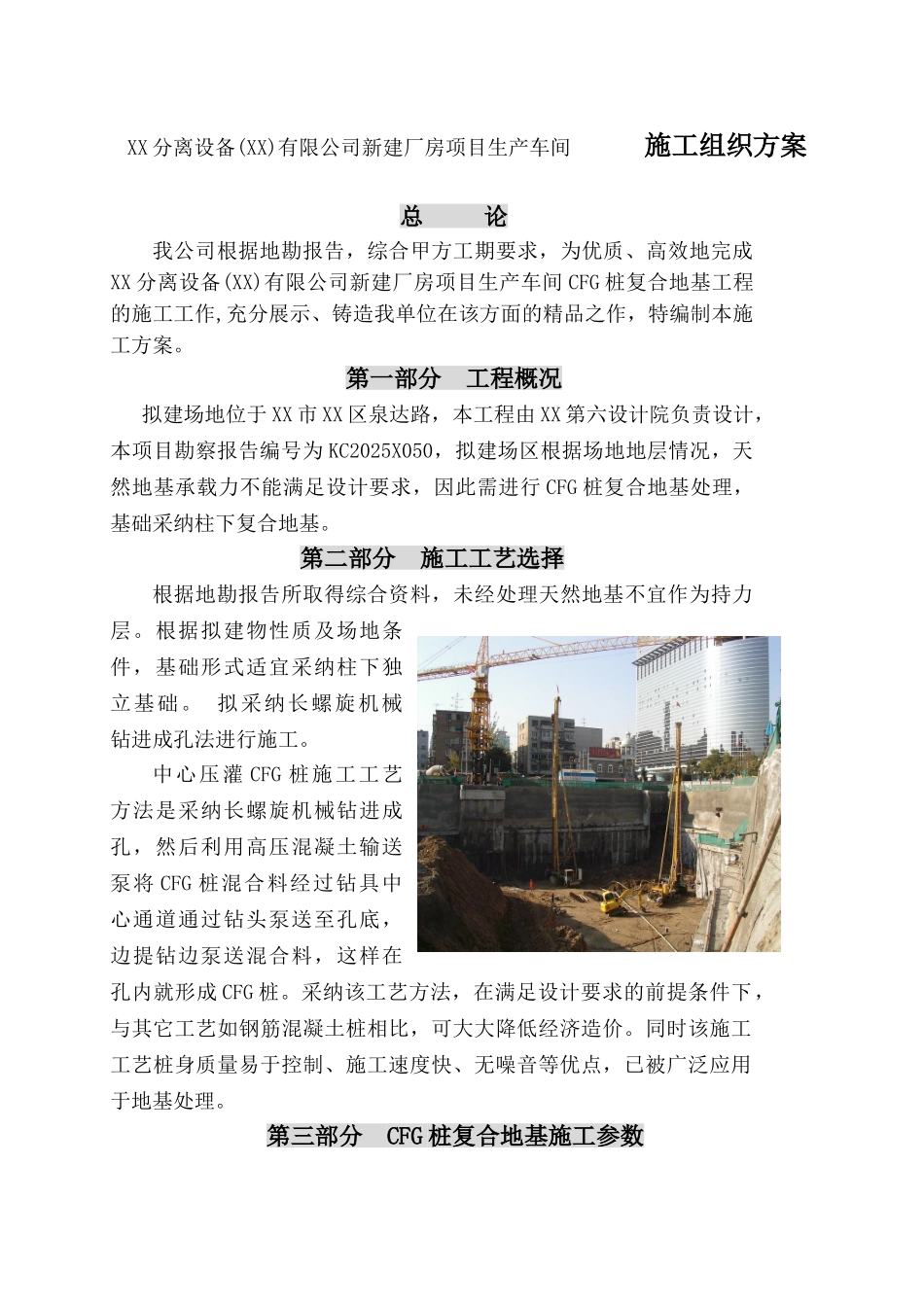

XX 分离设备(XX)有限公司新建厂房项目生产车间 CFG 桩复合地基施工组织方案XX 有色建设工程有限公司2011-11-20XX 分离设备(XX)有限公司新建厂房项目生产车间 施工组织方案总 论我公司根据地勘报告，综合甲方工期要求，为优质、高效地完成XX 分离设备(XX)有限公司新建厂房项目生产车间 CFG 桩复合地基工程的施工工作,充分展示、铸造我单位在该方面的精品之作，特编制本施工方案。第一部分 工程概况拟建场地位于 XX 市 XX 区泉达路，本工程由 XX 第六设计院负责设计，本项目勘察报告编号为 KC2025X050，拟建场区根据场地地层情况，天然地基承载力不能满足设计要求，因此需进行 CFG 桩复合地基处理，基础采纳柱下复合地基。第二部分 施工工艺选择根据地勘报告所取得综合资料，未经处理天然地基不宜作为持力层。根据拟建物性质及场地条件，基础形式适宜采纳柱下独立基础。 拟采纳长螺旋机械钻进成孔法进行施工。中心压灌 CFG 桩施工工艺方法是采纳长螺旋机械钻进成孔，然后利用高压混凝土输送泵将 CFG 桩混合料经过钻具中心通道通过钻头泵送至孔底，边提钻边泵送混合料，这样在孔内就形成 CFG 桩。采纳该工艺方法，在满足设计要求的前提条件下，与其它工艺如钢筋混凝土桩相比，可大大降低经济造价。同时该施工工艺桩身质量易于控制、施工速度快、无噪音等优点，已被广泛应用于地基处理。第三部分 CFG 桩复合地基施工参数本工程采纳 CFG 桩进行地基处理，处理后的地基承载力特征值fka≥180kpa。 XX 分离设备(XX)有限公司新建厂房项目地基处理采纳 CFG 桩，砼强度等级 C25，CFG 桩设计桩长 12.5m、13m（除注明者外）；施工桩顶标高应高出设计桩顶标高 0.5m，设计桩顶标高-2m、-2.35m、-3m。楼号桩径mm设计桩长m施工桩长m桩间距m单桩承载力kN复合地基承载力kPa桩数桩顶标高（m）作业面标高（m）混凝土强度褥垫层厚度cm1A2A3A35013.013.51.3750180694-2-0.45C253002B3501313.51.274016060-2.35-0.45C253002B35012.5131.2740160117-3-0.45C25300CFG 桩施工完毕后，清土截桩至设计桩顶标高，然后虚铺 30cm 厚的碎石垫层，粒径不大于 2.0cm，压实至 15cm 即至素混凝土垫层底标高处即至素混凝土垫层底处。第四部分 CFG桩复合地基施工4.1 施工工艺与要求CFG 桩复合地基施工内容包括：CFG 桩成桩、桩头与桩间土清理、垫层铺设三道工序，其施工工艺如下：测量放线、定桩位、编号→设备安装→钻头对准孔心→成孔...
