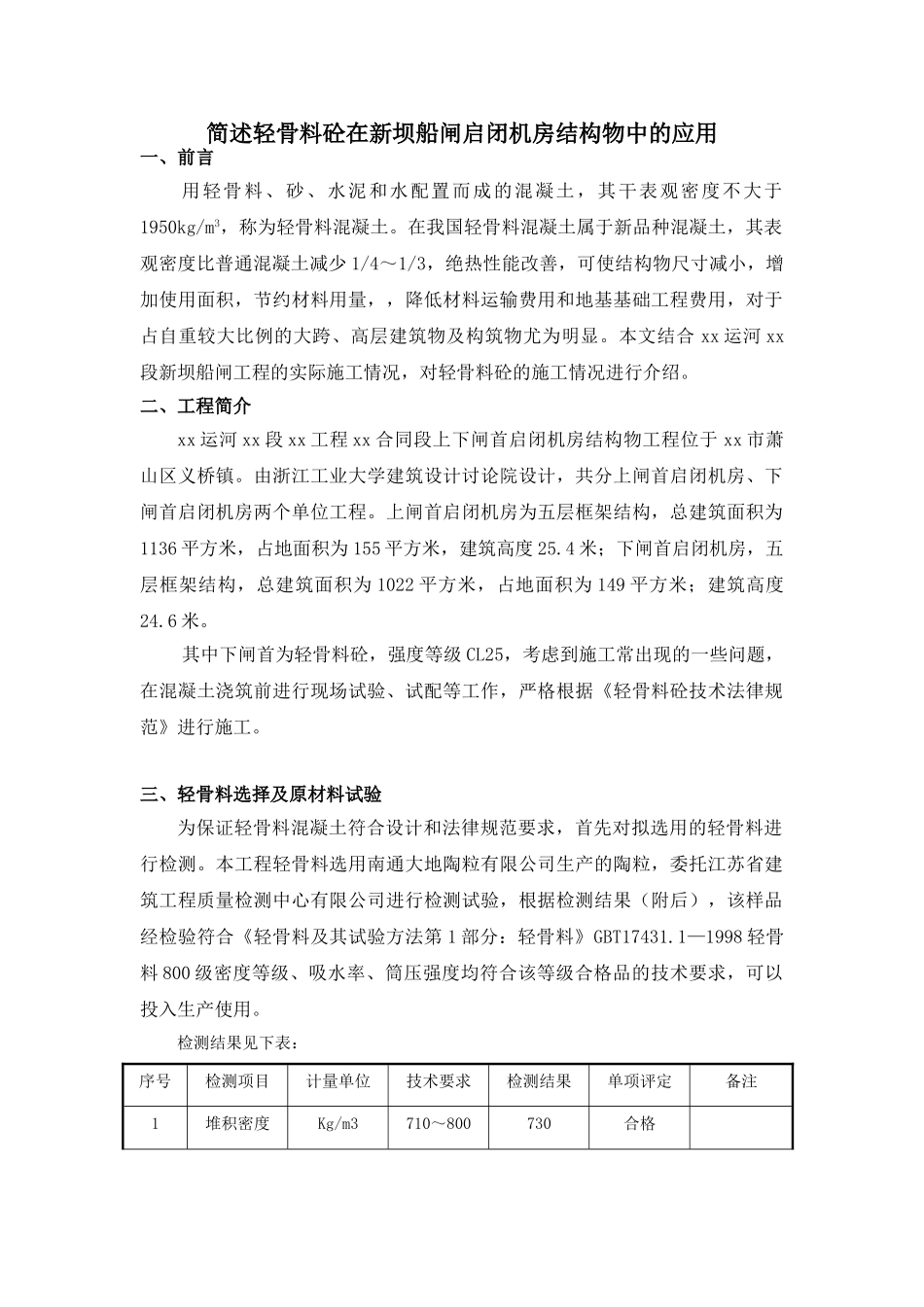

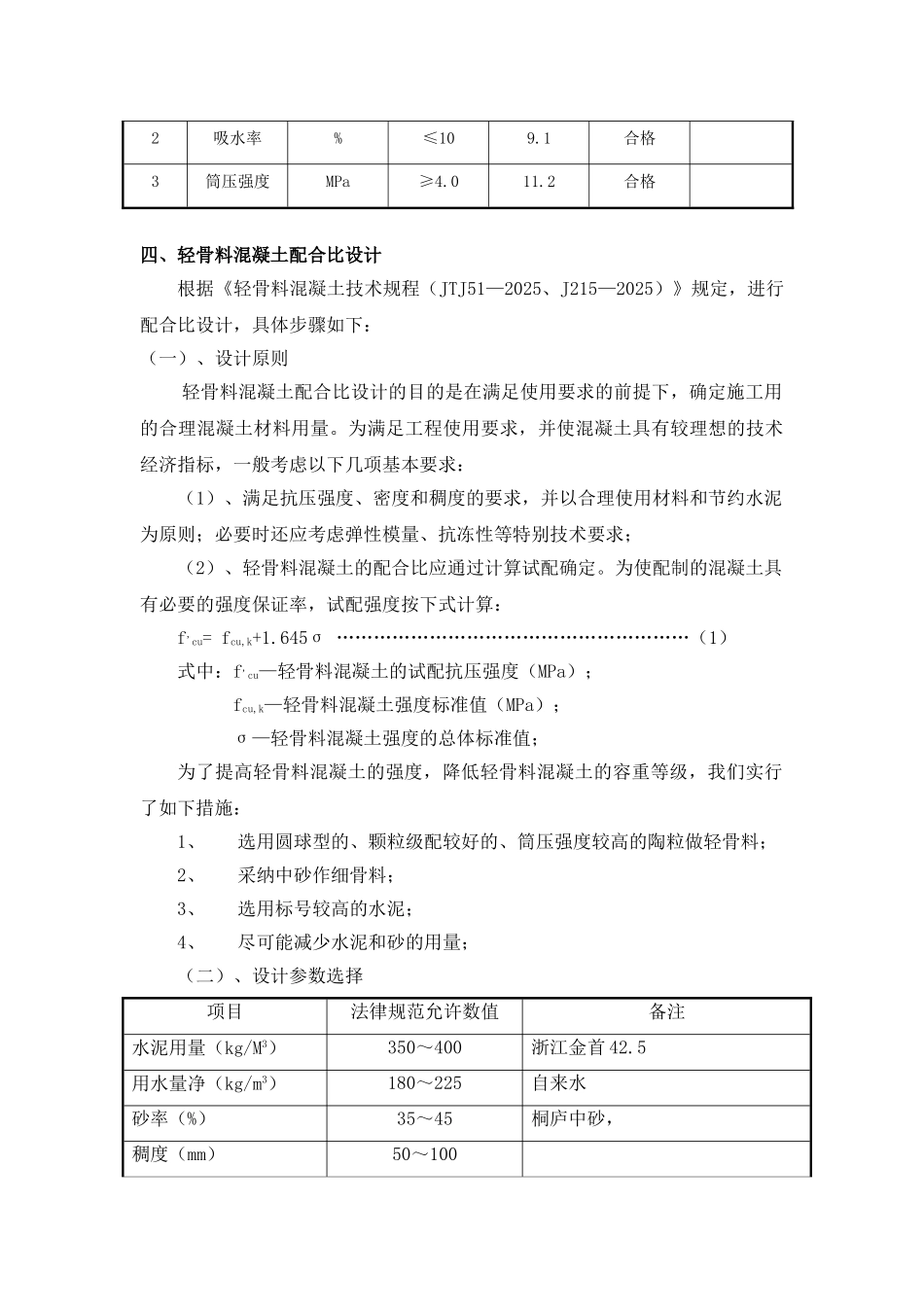

简述轻骨料砼在新坝船闸启闭机房结构物中的应用一、前言用轻骨料、砂、水泥和水配置而成的混凝土，其干表观密度不大于1950kg/m3，称为轻骨料混凝土。在我国轻骨料混凝土属于新品种混凝土，其表观密度比普通混凝土减少 1/4～1/3，绝热性能改善，可使结构物尺寸减小，增加使用面积，节约材料用量，，降低材料运输费用和地基基础工程费用，对于占自重较大比例的大跨、高层建筑物及构筑物尤为明显。本文结合 xx 运河 xx段新坝船闸工程的实际施工情况，对轻骨料砼的施工情况进行介绍。二、工程简介xx 运河 xx 段 xx 工程 xx 合同段上下闸首启闭机房结构物工程位于 xx 市萧山区义桥镇。由浙江工业大学建筑设计讨论院设计，共分上闸首启闭机房、下闸首启闭机房两个单位工程。上闸首启闭机房为五层框架结构，总建筑面积为1136 平方米，占地面积为 155 平方米，建筑高度 25.4 米；下闸首启闭机房，五层框架结构，总建筑面积为 1022 平方米，占地面积为 149 平方米；建筑高度24.6 米。其中下闸首为轻骨料砼，强度等级 CL25，考虑到施工常出现的一些问题，在混凝土浇筑前进行现场试验、试配等工作，严格根据《轻骨料砼技术法律规范》进行施工。三、轻骨料选择及原材料试验为保证轻骨料混凝土符合设计和法律规范要求，首先对拟选用的轻骨料进行检测。本工程轻骨料选用南通大地陶粒有限公司生产的陶粒，委托江苏省建筑工程质量检测中心有限公司进行检测试验，根据检测结果（附后），该样品经检验符合《轻骨料及其试验方法第 1 部分：轻骨料》GBT17431.1—1998 轻骨料 800 级密度等级、吸水率、筒压强度均符合该等级合格品的技术要求，可以投入生产使用。检测结果见下表：序号检测项目计量单位技术要求检测结果单项评定备注1堆积密度Kg/m3710～800730合格2吸水率%≤109.1合格3筒压强度MPa≥4.011.2合格四、轻骨料混凝土配合比设计根据《轻骨料混凝土技术规程（JTJ51—2025、J215—2025）》规定，进行配合比设计，具体步骤如下：（一）、设计原则轻骨料混凝土配合比设计的目的是在满足使用要求的前提下，确定施工用的合理混凝土材料用量。为满足工程使用要求，并使混凝土具有较理想的技术 经济指标，一般考虑以下几项基本要求：（1）、满足抗压强度、密度和稠度的要求，并以合理使用材料和节约水泥为原则；必要时还应考虑弹性模量、抗冻性等特别技术要求；（2）、轻骨料混凝土的配合比应通过计算试配确定。为使配制的混凝土具有必要...
