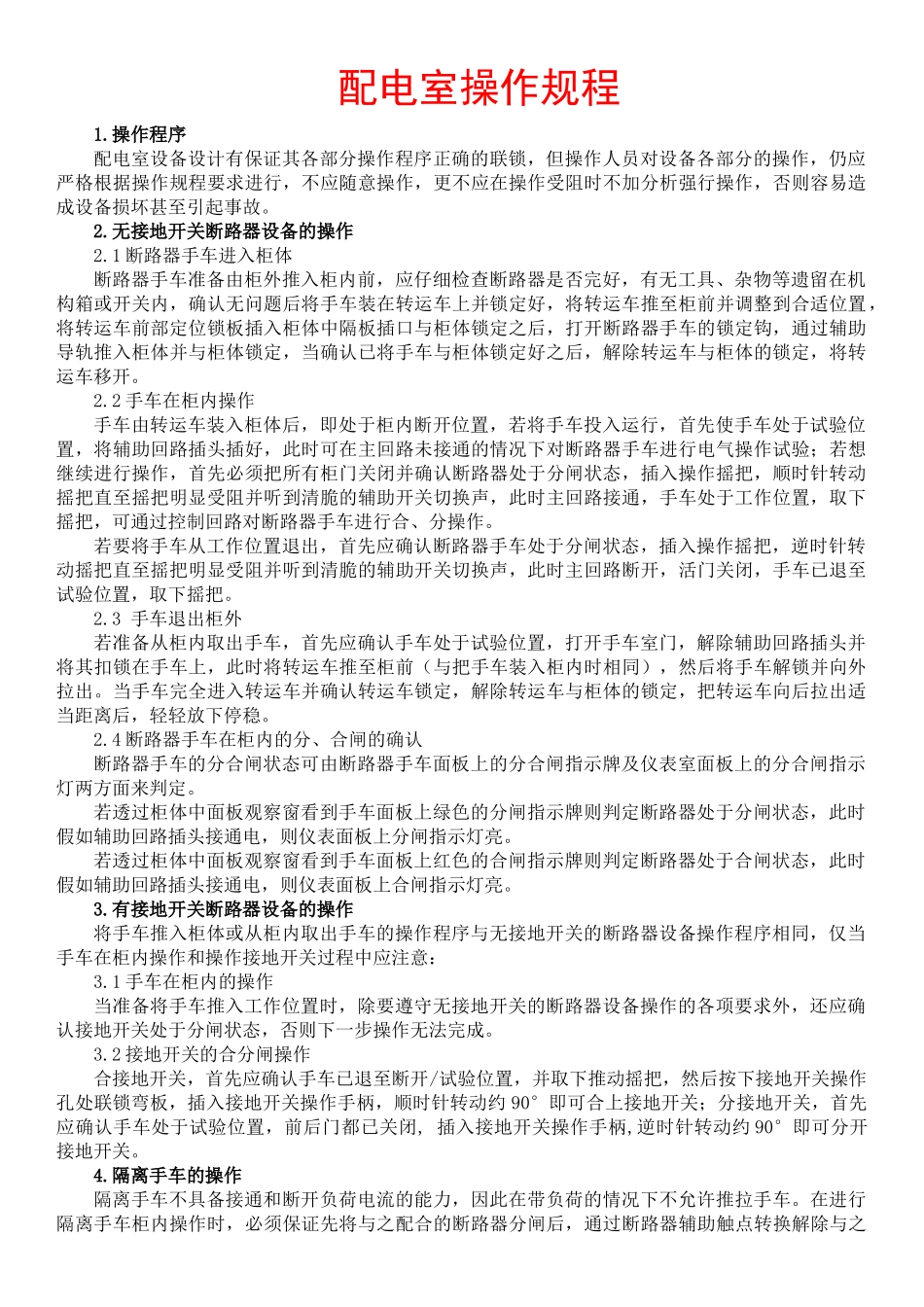

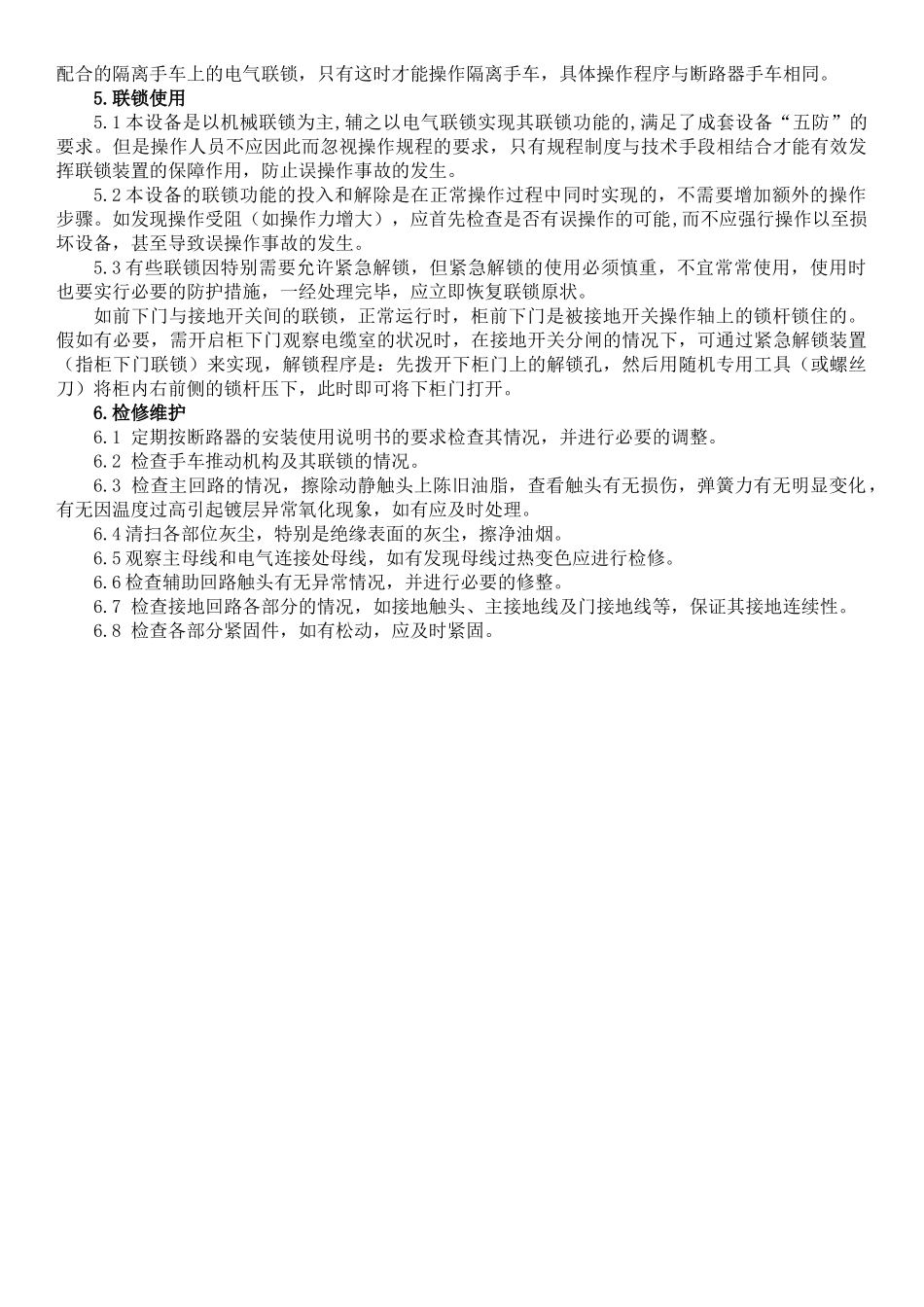

配电室操作规程1.操作程序配电室设备设计有保证其各部分操作程序正确的联锁，但操作人员对设备各部分的操作，仍应严格根据操作规程要求进行，不应随意操作，更不应在操作受阻时不加分析强行操作，否则容易造成设备损坏甚至引起事故。2.无接地开关断路器设备的操作2.1 断路器手车进入柜体断路器手车准备由柜外推入柜内前，应仔细检查断路器是否完好，有无工具、杂物等遗留在机构箱或开关内，确认无问题后将手车装在转运车上并锁定好，将转运车推至柜前并调整到合适位置，将转运车前部定位锁板插入柜体中隔板插口与柜体锁定之后，打开断路器手车的锁定钩，通过辅助导轨推入柜体并与柜体锁定，当确认已将手车与柜体锁定好之后，解除转运车与柜体的锁定，将转运车移开。2.2 手车在柜内操作手车由转运车装入柜体后，即处于柜内断开位置，若将手车投入运行，首先使手车处于试验位置，将辅助回路插头插好，此时可在主回路未接通的情况下对断路器手车进行电气操作试验；若想继续进行操作，首先必须把所有柜门关闭并确认断路器处于分闸状态，插入操作摇把，顺时针转动摇把直至摇把明显受阻并听到清脆的辅助开关切换声，此时主回路接通，手车处于工作位置，取下摇把，可通过控制回路对断路器手车进行合、分操作。若要将手车从工作位置退出，首先应确认断路器手车处于分闸状态，插入操作摇把，逆时针转动摇把直至摇把明显受阻并听到清脆的辅助开关切换声，此时主回路断开，活门关闭，手车已退至试验位置，取下摇把。2.3 手车退出柜外若准备从柜内取出手车，首先应确认手车处于试验位置，打开手车室门，解除辅助回路插头并将其扣锁在手车上，此时将转运车推至柜前（与把手车装入柜内时相同），然后将手车解锁并向外拉出。当手车完全进入转运车并确认转运车锁定，解除转运车与柜体的锁定，把转运车向后拉出适当距离后，轻轻放下停稳。2.4 断路器手车在柜内的分、合闸的确认断路器手车的分合闸状态可由断路器手车面板上的分合闸指示牌及仪表室面板上的分合闸指示灯两方面来判定。若透过柜体中面板观察窗看到手车面板上绿色的分闸指示牌则判定断路器处于分闸状态，此时假如辅助回路插头接通电，则仪表面板上分闸指示灯亮。若透过柜体中面板观察窗看到手车面板上红色的合闸指示牌则判定断路器处于合闸状态，此时假如辅助回路插头接通电，则仪表面板上合闸指示灯亮。3.有接地开关断路器设备的操作将手车推入柜体或从柜内取出手车的操作程序与无接地开关的断路器...
