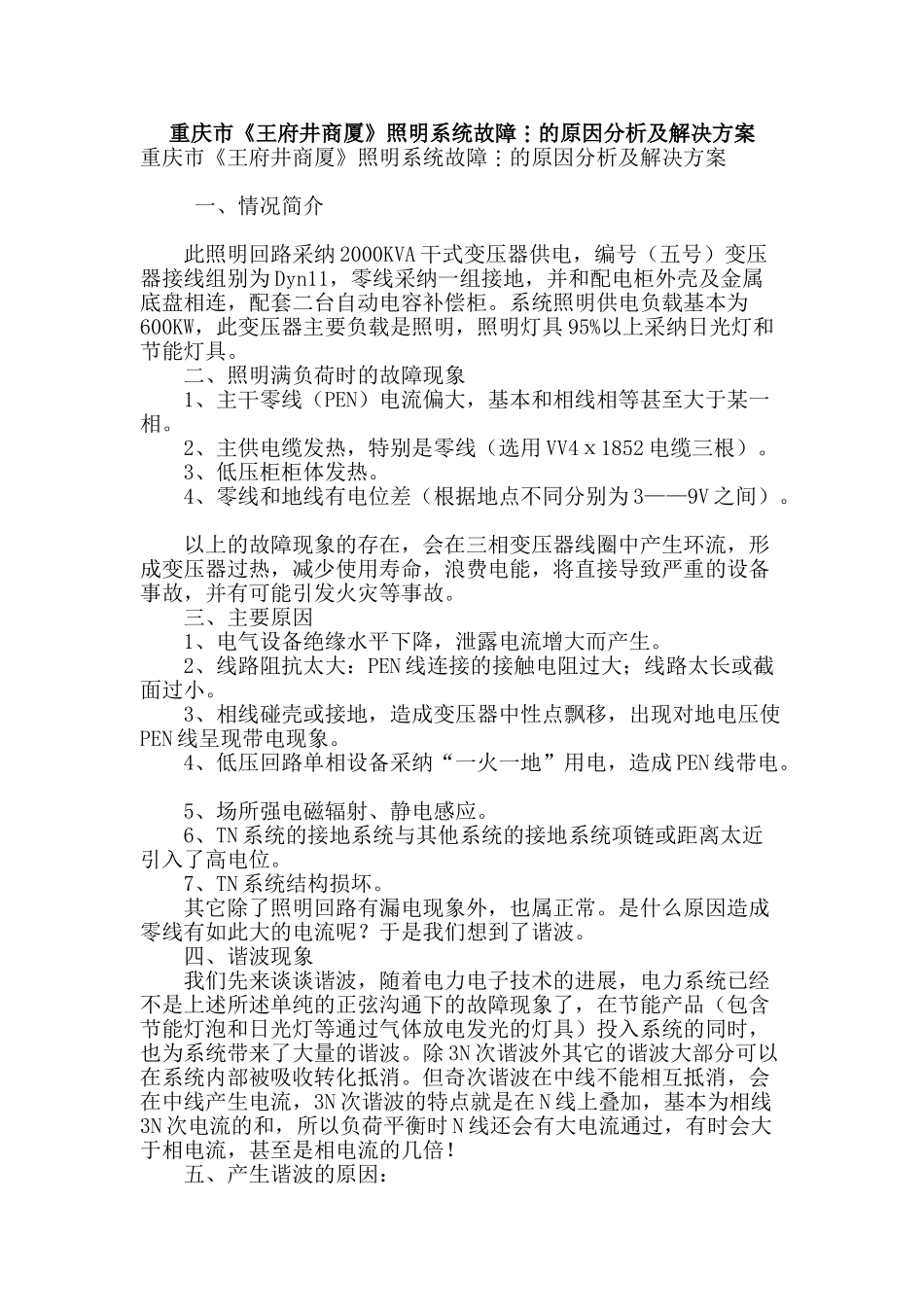

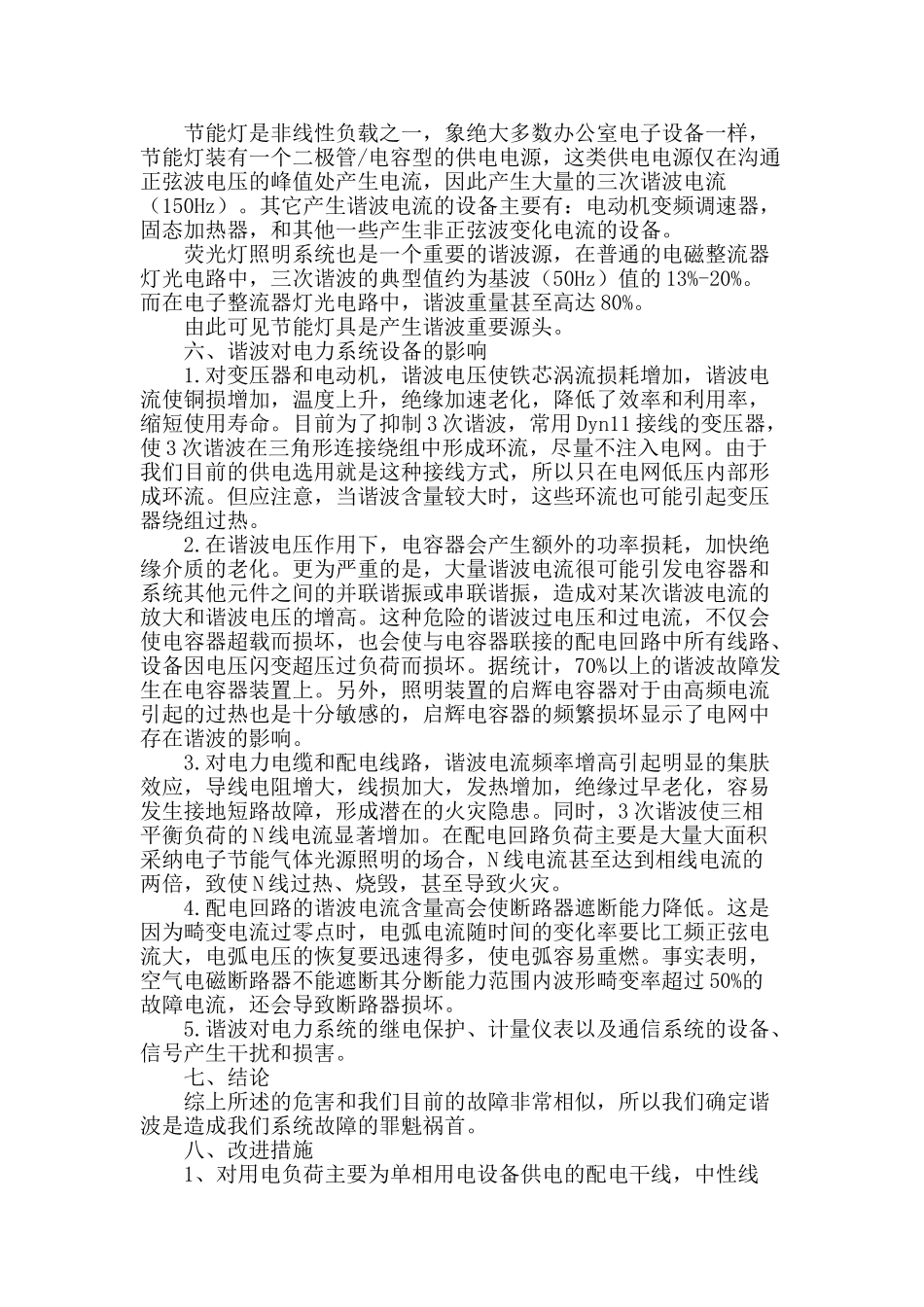

重庆市《王府井商厦》照明系统故障的原因分析及解决方案重庆市《王府井商厦》照明系统故障的原因分析及解决方案 一、情况简介 此照明回路采纳 2000KVA 干式变压器供电，编号（五号）变压器接线组别为 Dyn11，零线采纳一组接地，并和配电柜外壳及金属底盘相连，配套二台自动电容补偿柜。系统照明供电负载基本为600KW，此变压器主要负载是照明，照明灯具 95%以上采纳日光灯和节能灯具。 二、照明满负荷时的故障现象 1、主干零线（PEN）电流偏大，基本和相线相等甚至大于某一相。 2、主供电缆发热，特别是零线（选用 VV4ⅹ1852 电缆三根）。 3、低压柜柜体发热。 4、零线和地线有电位差（根据地点不同分别为 3——9V 之间）。 以上的故障现象的存在，会在三相变压器线圈中产生环流，形成变压器过热，减少使用寿命，浪费电能，将直接导致严重的设备事故，并有可能引发火灾等事故。 三、主要原因 1、电气设备绝缘水平下降，泄露电流增大而产生。 2、线路阻抗太大：PEN 线连接的接触电阻过大；线路太长或截面过小。 3、相线碰壳或接地，造成变压器中性点飘移，出现对地电压使PEN 线呈现带电现象。 4、低压回路单相设备采纳“一火一地”用电，造成 PEN 线带电。 5、场所强电磁辐射、静电感应。 6、TN 系统的接地系统与其他系统的接地系统项链或距离太近引入了高电位。 7、TN 系统结构损坏。 其它除了照明回路有漏电现象外，也属正常。是什么原因造成零线有如此大的电流呢？于是我们想到了谐波。 四、谐波现象 我们先来谈谈谐波，随着电力电子技术的进展，电力系统已经不是上述所述单纯的正弦沟通下的故障现象了，在节能产品（包含节能灯泡和日光灯等通过气体放电发光的灯具）投入系统的同时，也为系统带来了大量的谐波。除 3N 次谐波外其它的谐波大部分可以在系统内部被吸收转化抵消。但奇次谐波在中线不能相互抵消，会在中线产生电流，3N 次谐波的特点就是在 N 线上叠加，基本为相线3N 次电流的和，所以负荷平衡时 N 线还会有大电流通过，有时会大于相电流，甚至是相电流的几倍！ 五、产生谐波的原因： 节能灯是非线性负载之一，象绝大多数办公室电子设备一样，节能灯装有一个二极管/电容型的供电电源，这类供电电源仅在沟通正弦波电压的峰值处产生电流，因此产生大量的三次谐波电流（150Hz）。其它产生谐波电流的设备主要有：电动机变频调速器，固态加热器，和其他一些产生非正弦波变化电流的设备。 荧...
