钢屋架毕业论文设计

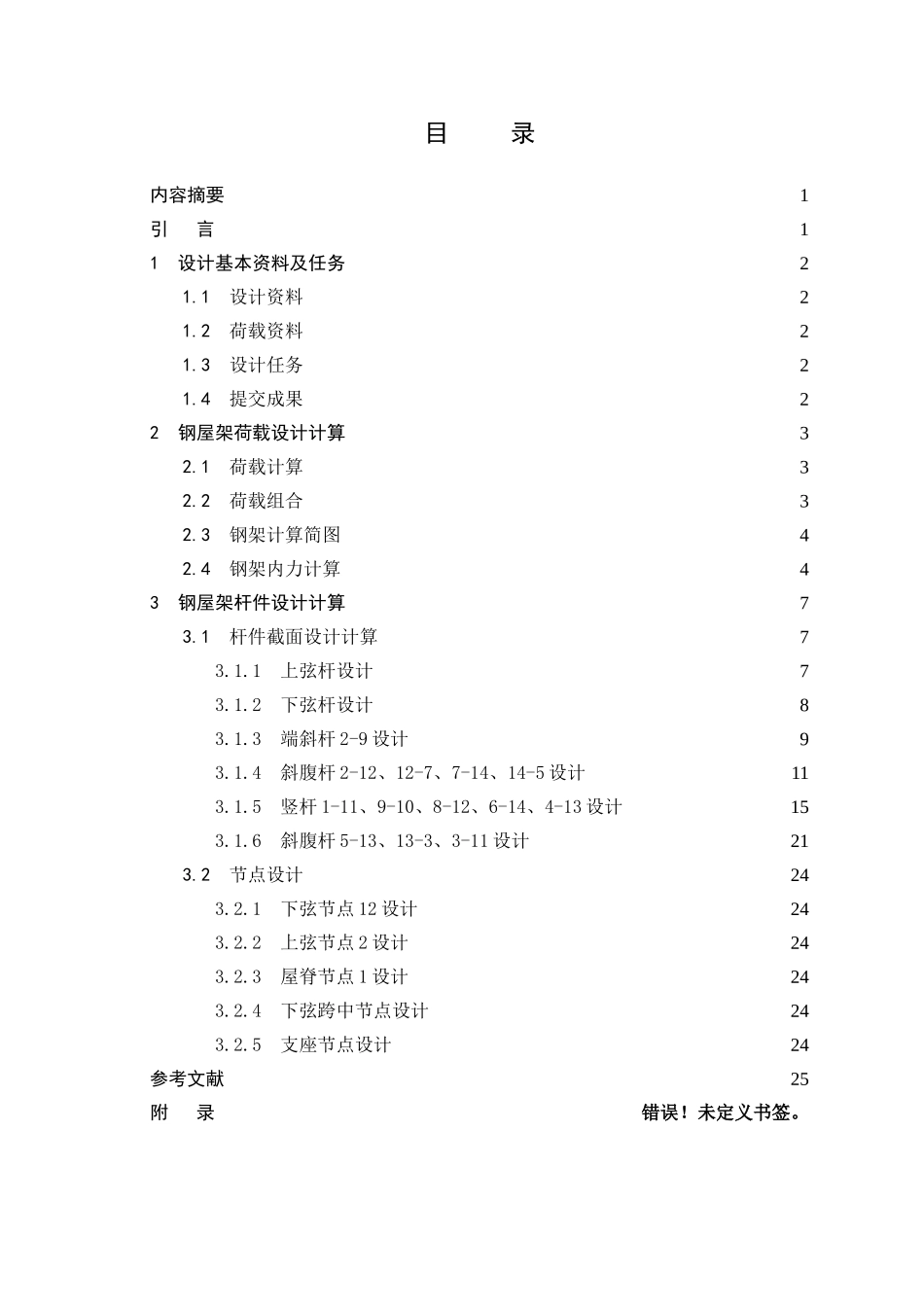

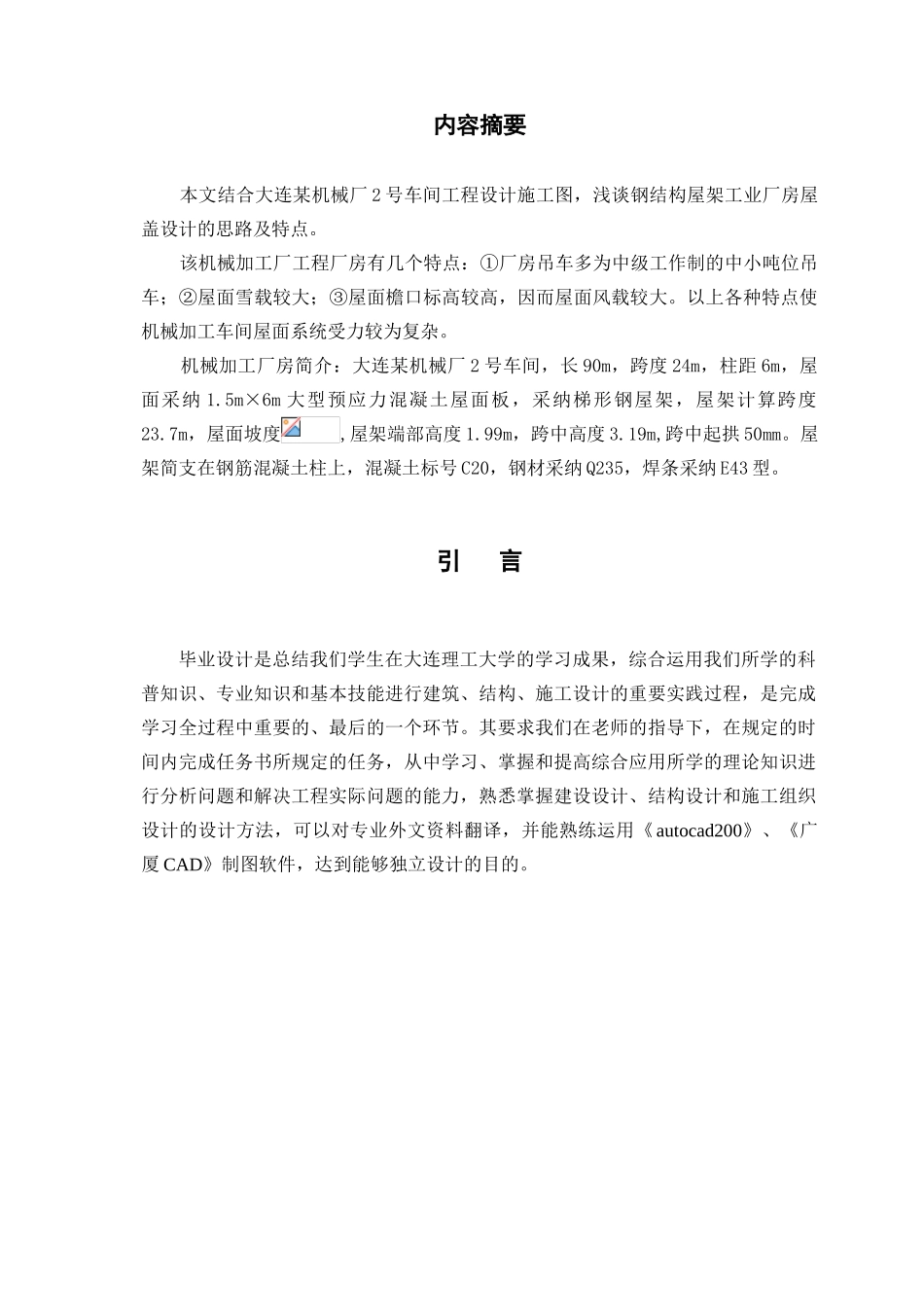

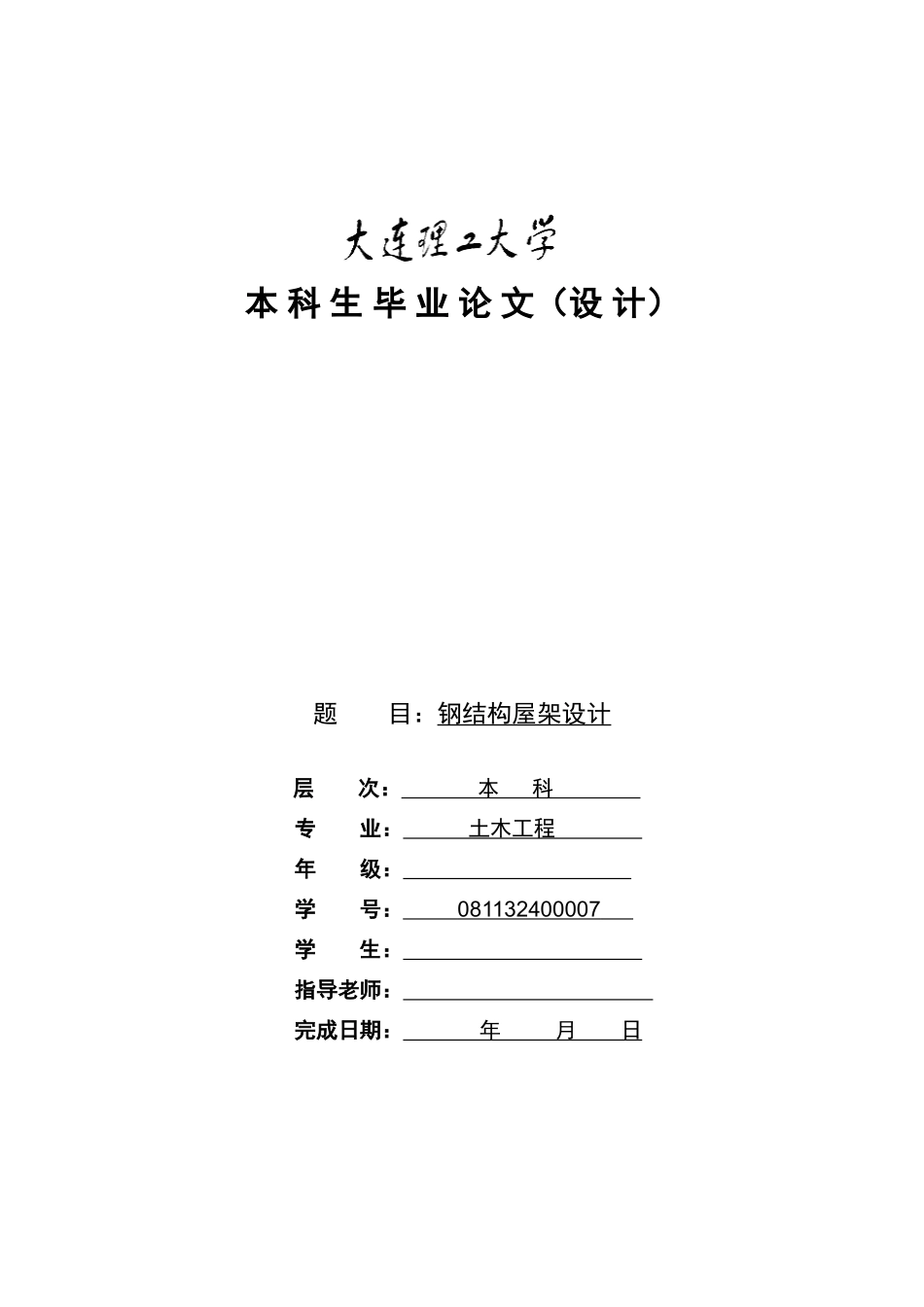

本 科 生 毕 业 论 文（设 计） 题 目：钢结构屋架设计层 次： 本 科 专 业： 土木工程 年 级： 学 号： 081132400007 学 生： 指导老师： 完成日期： 年 月 日目 录内容摘要1引 言11 设计基本资料及任务21.1 设计资料21.2 荷载资料21.3 设计任务21.4 提交成果22 钢屋架荷载设计计算32.1 荷载计算32.2 荷载组合32.3 钢架计算简图42.4 钢架内力计算43 钢屋架杆件设计计算73.1 杆件截面设计计算73.1.1 上弦杆设计73.1.2 下弦杆设计83.1.3 端斜杆 2-9 设计93.1.4 斜腹杆 2-12、12-7、7-14、14-5 设计113.1.5 竖杆 1-11、9-10、8-12、6-14、4-13 设计153.1.6 斜腹杆 5-13、13-3、3-11 设计213.2 节点设计243.2.1 下弦节点 12 设计243.2.2 上弦节点 2 设计243.2.3 屋脊节点 1 设计243.2.4 下弦跨中节点设计243.2.5 支座节点设计24参考文献25附 录错误！未定义书签。内容摘要 本文结合大连某机械厂 2 号车间工程设计施工图，浅谈钢结构屋架工业厂房屋盖设计的思路及特点。 该机械加工厂工程厂房有几个特点：①厂房吊车多为中级工作制的中小吨位吊车；②屋面雪载较大；③屋面檐口标高较高，因而屋面风载较大。以上各种特点使机械加工车间屋面系统受力较为复杂。 机械加工厂房简介：大连某机械厂 2 号车间，长 90m，跨度 24m，柱距 6m，屋面采纳 1.5m×6m 大型预应力混凝土屋面板，采纳梯形钢屋架，屋架计算跨度23.7m，屋面坡度,屋架端部高度 1.99m，跨中高度 3.19m,跨中起拱 50mm。屋架简支在钢筋混凝土柱上，混凝土标号 C20，钢材采纳 Q235，焊条采纳 E43 型。 引 言毕业设计是总结我们学生在大连理工大学的学习成果，综合运用我们所学的科普知识、专业知识和基本技能进行建筑、结构、施工设计的重要实践过程，是完成学习全过程中重要的、最后的一个环节。其要求我们在老师的指导下，在规定的时间内完成任务书所规定的任务，从中学习、掌握和提高综合应用所学的理论知识进行分析问题和解决工程实际问题的能力，熟悉掌握建设设计、结构设计和施工组织设计的设计方法，可以对专业外文资料翻译，并能熟练运用《autocad200》、《广厦 CAD》制图软件，达到能够独立设计的目的。1 设计基本资料及任务1.1 设计资料 某金工车间长 90m，跨度 24m，柱距 6m，屋面采纳 1.5m×6m 大型预应力混凝土屋面板，采纳梯形钢屋架，屋架计算跨度 23.7m，屋面坡度,屋架端...
