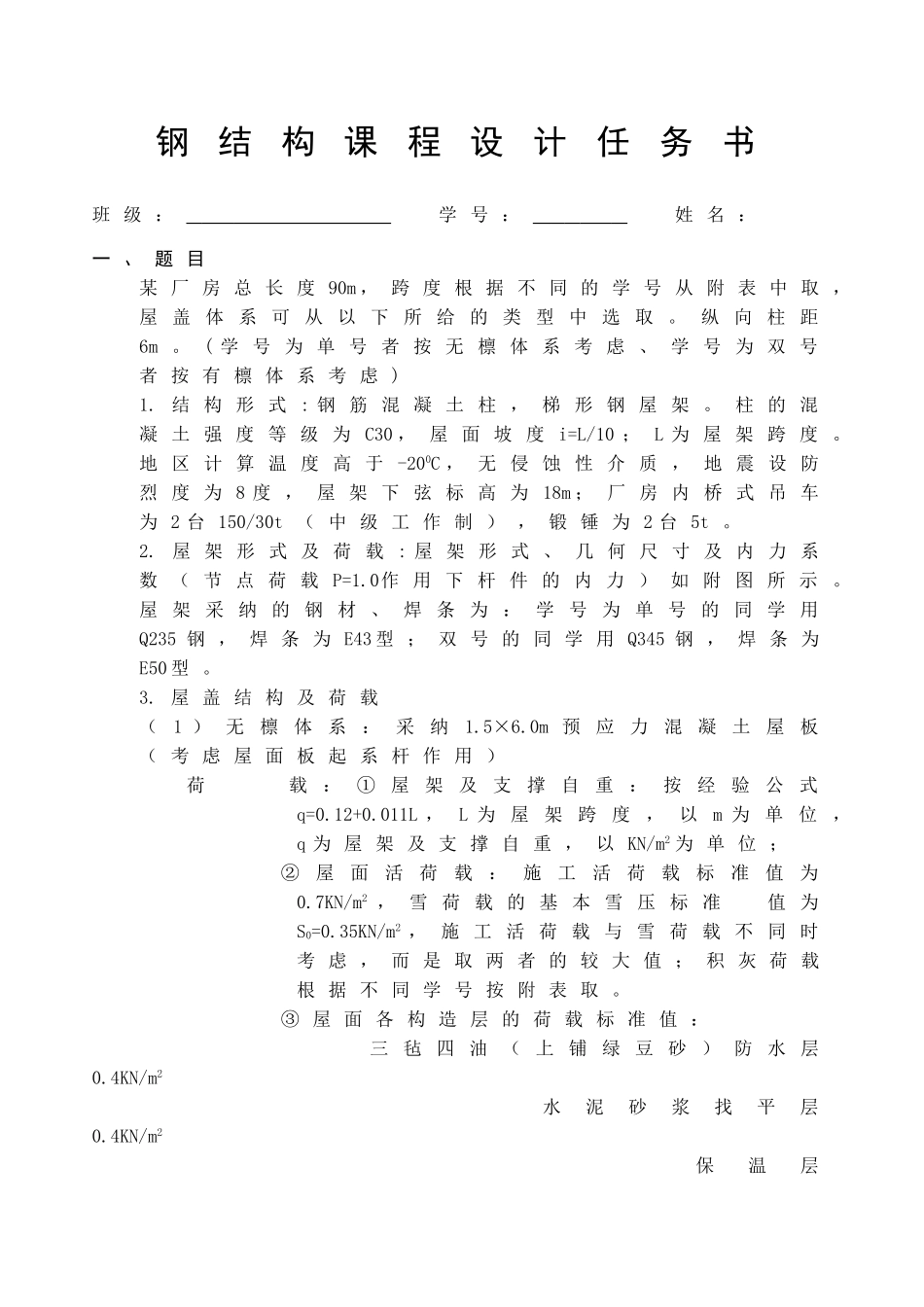

钢 结 构 课 程 设 计 任 务 书班 级 ： 学 号 ： 姓 名 ： 一 、 题 目 某 厂 房 总 长 度 90m ， 跨 度 根 据 不 同 的 学 号 从 附 表 中 取 ，屋 盖 体 系 可 从 以 下 所 给 的 类 型 中 选 取 。 纵 向 柱 距6m 。 ( 学 号 为 单 号 者 按 无 檩 体 系 考 虑 、 学 号 为 双 号者 按 有 檩 体 系 考 虑 )1. 结 构 形 式 : 钢 筋 混 凝 土 柱 ， 梯 形 钢 屋 架 。 柱 的 混凝 土 强 度 等 级 为 C30 ， 屋 面 坡 度 i=L/10 ； L 为 屋 架 跨 度 。地 区 计 算 温 度 高 于 -200C ， 无 侵 蚀 性 介 质 ， 地 震 设 防烈 度 为 8 度 ， 屋 架 下 弦 标 高 为 18m ； 厂 房 内 桥 式 吊 车为 2 台 150/30t （ 中 级 工 作 制 ） ， 锻 锤 为 2 台 5t 。2. 屋 架 形 式 及 荷 载 : 屋 架 形 式 、 几 何 尺 寸 及 内 力 系数 （ 节 点 荷 载 P=1.0作 用 下 杆 件 的 内 力 ） 如 附 图 所 示 。屋 架 采 纳 的 钢 材 、 焊 条 为 ： 学 号 为 单 号 的 同 学 用Q235 钢 ， 焊 条 为 E43 型 ； 双 号 的 同 学 用 Q345 钢 ， 焊 条 为E50 型 。3. 屋 盖 结 构 及 荷 载（1 ）无檩体系：采纳1.5×6.0m 预应力混凝土屋板（ 考 虑 屋 面 板 起 系 杆 作 用 ）荷 载：①屋架及支撑自重：按经验公式q=0.12+0.011L ，L 为屋架跨度，以m 为单位，q 为 屋 架 及 支 撑 自 重 ， 以 KN/m2 为 单 位 ；②屋面活荷载：施工活荷载标准值为0.7KN/m2 ， 雪 荷 载 的 基 本 雪 压 标 准 值 为S0=0.35KN/m2 ， 施 工 活 荷 载 与 雪 荷 载 不 同 时考 虑 ， 而 是 取 两 者 的 较 大 值 ； 积 灰 荷 载根 据 不 同 学 号 按 附 表 取 。③ 屋 面 各 构 造 层 的 荷 载 标 准 值 ： 三 毡 四 油 （ 上 铺 绿 豆 砂 ） 防 水 层 0.4KN/m2 水泥砂浆找平层 0.4KN/m2 保温层 KN/m2( 按 附 表 取 ) 一毡二油隔气层 0.05KN/m2 水泥砂浆找平层 0.3KN/m2 预应力混凝土屋面板 1.45KN/m2（ 2 ） 有 檩 体 系 ： 采 纳 型 ...
