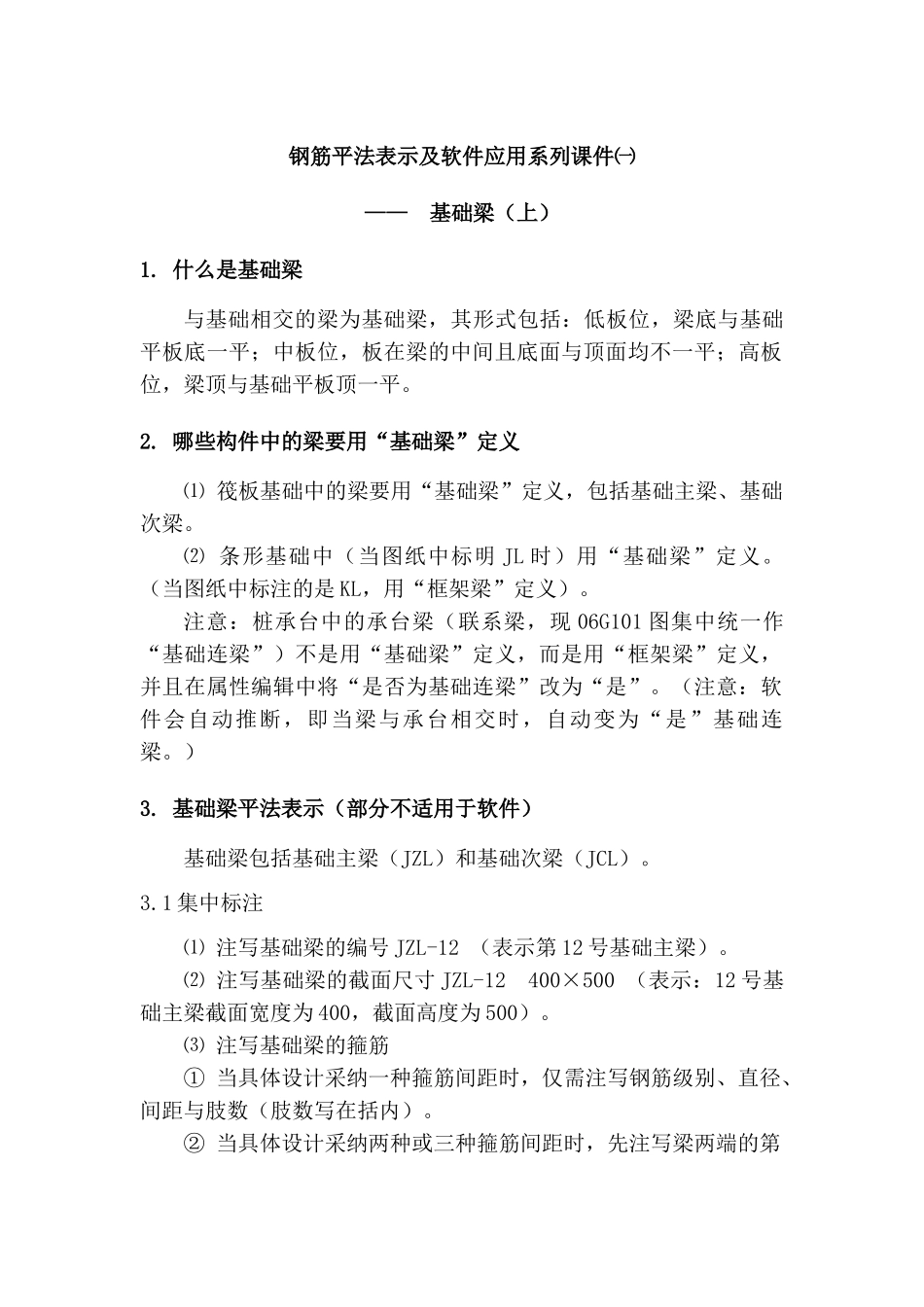

钢筋平法表示及软件应用系列课件㈠—— 基础梁（上）1
什么是基础梁与基础相交的梁为基础梁，其形式包括：低板位，梁底与基础平板底一平；中板位，板在梁的中间且底面与顶面均不一平；高板位，梁顶与基础平板顶一平
哪些构件中的梁要用“基础梁”定义⑴ 筏板基础中的梁要用“基础梁”定义，包括基础主梁、基础次梁
⑵ 条形基础中（当图纸中标明 JL 时）用“基础梁”定义
（当图纸中标注的是 KL，用“框架梁”定义）
注意：桩承台中的承台梁（联系梁，现 06G101 图集中统一作“基础连梁”）不是用“基础梁”定义，而是用“框架梁”定义，并且在属性编辑中将“是否为基础连梁”改为“是”
（注意：软件会自动推断，即当梁与承台相交时，自动变为“是”基础连梁
基础梁平法表示（部分不适用于软件）基础梁包括基础主梁（JZL）和基础次梁（JCL）
1 集中标注⑴ 注写基础梁的编号 JZL-12 （表示第 12 号基础主梁）
⑵ 注写基础梁的截面尺寸 JZL-12 400×500 （表示：12 号基础主梁截面宽度为 400，截面高度为 500）
⑶ 注写基础梁的箍筋① 当具体设计采纳一种箍筋间距时，仅需注写钢筋级别、直径、间距与肢数（肢数写在括内）

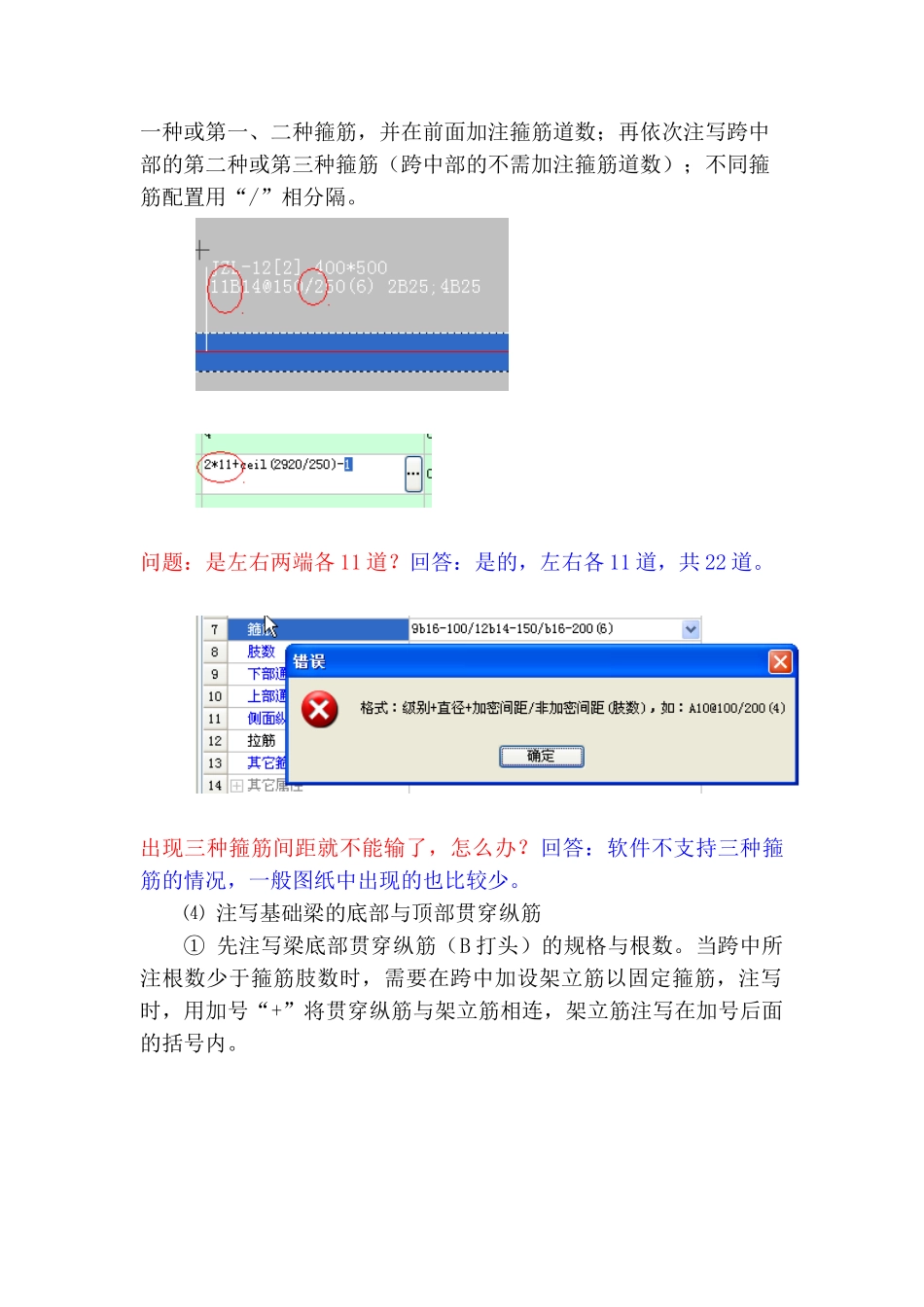

② 当具体设计采纳两种或三种箍筋间距时，先注写梁两端的第一种或第一、二种箍筋，并在前面加注箍筋道数；再依次注写跨中部的第二种或第三种箍筋（跨中部的不需加注箍筋道数）；不同箍筋配置用“/”相分隔
问题：是左右两端各 11 道
回答：是的，左右各 11 道，共 22 道
出现三种箍筋间距就不能输了，怎么办
回答：软件不支持三种箍筋的情况，一般图纸中出现的也比较少

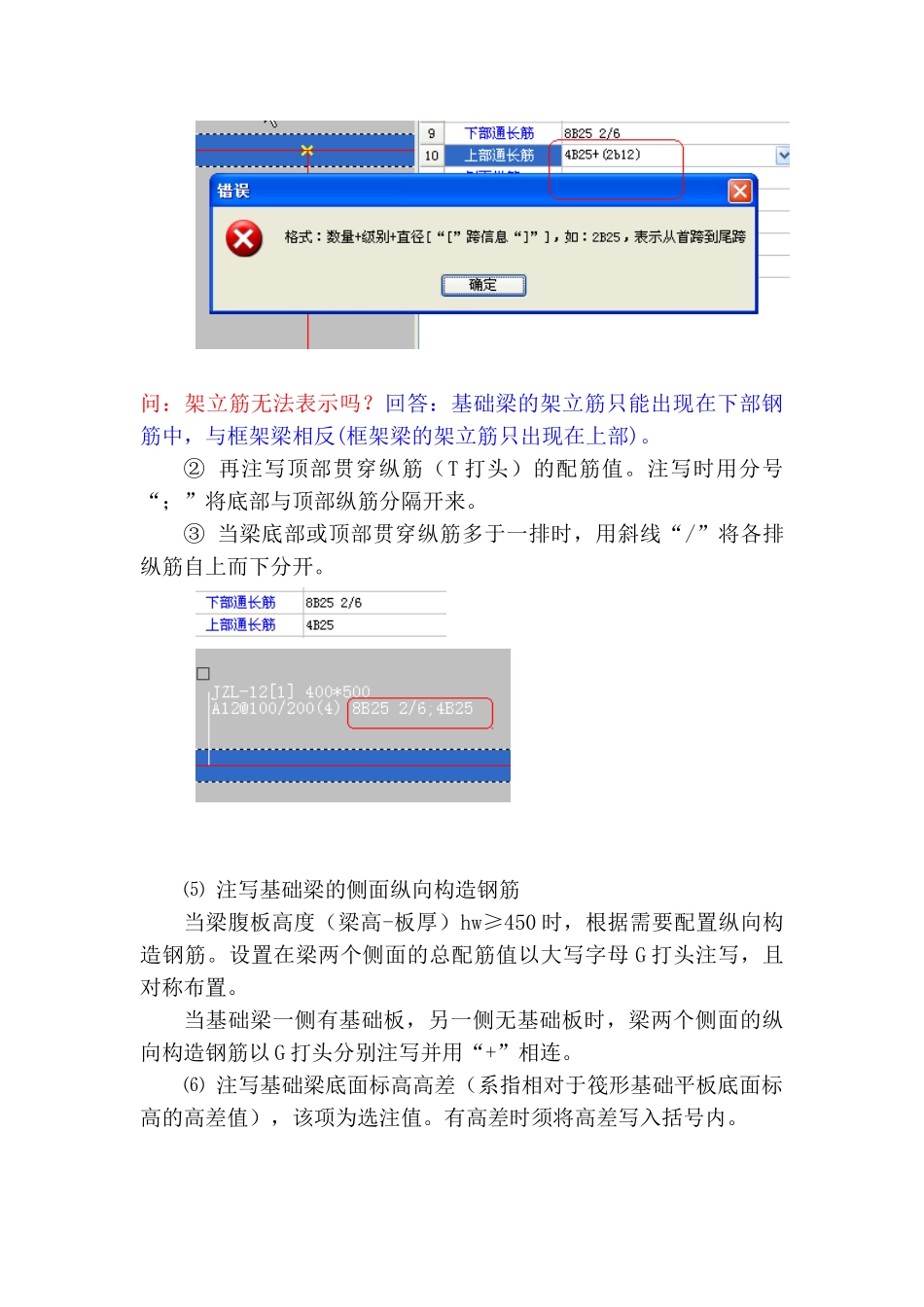

⑷ 注写基础梁的底部与顶部贯穿纵筋① 先注写梁底部贯穿纵筋（B 打头）的规格与根数
当跨中所注根数少于箍筋肢数时，需要在跨中加设架立筋以固定箍筋，注写时，用加号“+”将贯穿纵筋与架立筋相连
