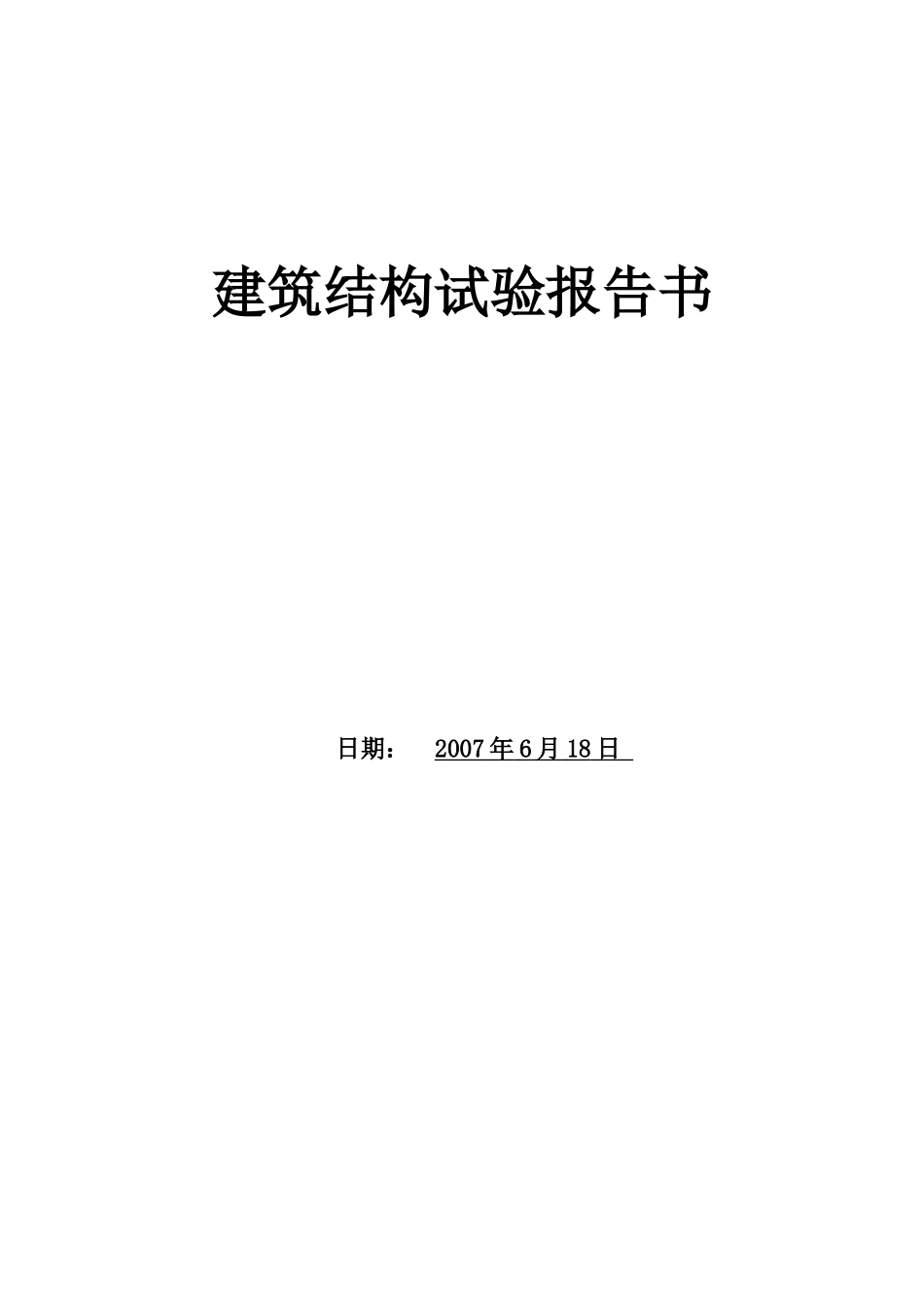

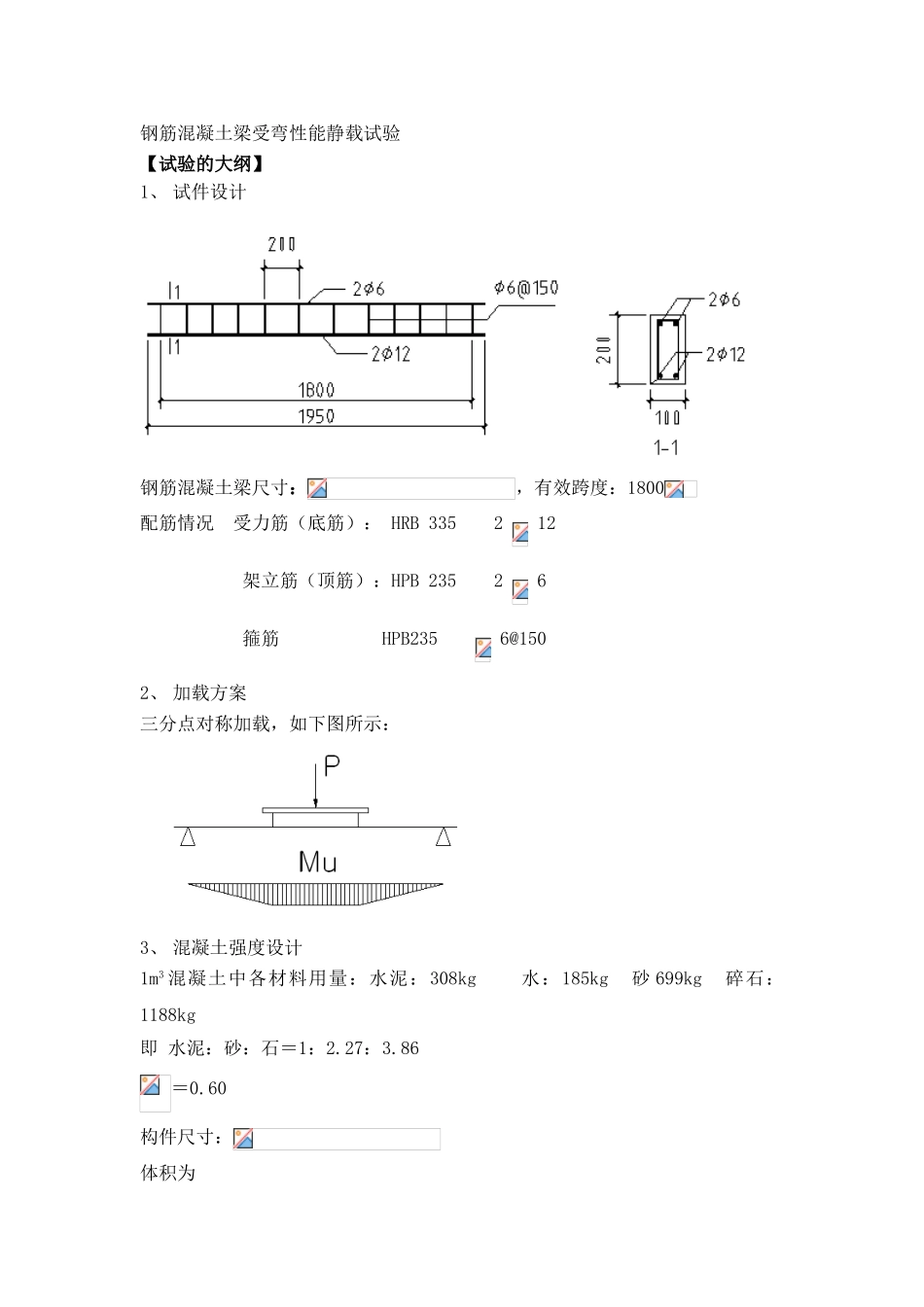

建筑结构试验报告书日期： 2007 年 6 月 18 日 目录一．试件的设计报告。二．试件制作的试验报告三．辅助试验的报告四．加载试验的报告五．试验结果分析及改进意见报告一．试件的设计报告。【试验项目】钢筋混凝土梁受弯性能静载试验【试验的大纲】1、 试件设计钢筋混凝土梁尺寸：，有效跨度：1800配筋情况 受力筋（底筋）： HRB 335 2 12架立筋（顶筋）：HPB 235 2 6 箍筋 HPB235 6@1502、 加载方案三分点对称加载，如下图所示：3、 混凝土强度设计1m3 混凝土中各材料用量：水泥：308kg 水：185kg 砂 699kg 碎石：1188kg即 水泥：砂：石＝1：2.27：3.86＝0.60构件尺寸：体积为（ 梁 体 积 加 三 块 100×100×100 的 试 块 ） ： ＋3×0.1×0.1×0.1＝0.043m3则所需各材料的用量为：水泥 水 砂 碎石 实际各材料用量为： 水泥：12.24×1.2＝14.7kg 取 15kg 水 ：7.96×1.2＝9.6kg 取 9.5kg 砂： 28.77×1.2＝34.5kg 取 34.5kg 碎石：51.08×1.2＝61.3kg 取 61kg4、 模板设计底板：(实验室提供)侧板：采纳槽钢 20 或 20a 型号, 5、 观测方案（1）仪器和工具：电阻应变片（5*3 的两片，80*3 的两片），位移传感器，环氧树脂，502 胶水……（2）粘贴应变片：测混凝土应变片规格 80mm*3mm，钢筋 5mm*3mm，混凝土表面先清理，用砂轮片打磨平整，用环氧树脂贴应变片。A、在跨中截面的混凝土的下底面贴一张应变片 1，在 受力钢筋贴一张5mm*3mm应变片。B、在梁零区 B 端上方贴一张 80*3 的应变片，另在一根与纵向钢筋同样的智囊钢筋贴温度补偿片。（3）应变片张贴位置如下图：（4）各测量电路 A、混凝土：半桥法，YHD-100 应变式传感器B、测钢筋：温度补偿（5）测梁的挠度 固定位移传感器6、 安全措施由于钢筋混凝土梁的承载力试验为破坏性试验，当梁受荷载作用发生破坏时，假如不做好防护工作，很容易造成仪器损坏和人员损害。我们在试验中，利用布带将钢筋混凝土梁套住，并挂在吊车上，以防止混凝土梁破坏后往下砸坏位移传感器等仪器。7、 试件的经济指标（1）混凝土配制材料用量价格费用425 散装水泥15kg0．3 元/kg4．5 元水9kg河砂34kg45 元/kg1．5 元碎石57kg60 元/kg2．5 元 费用：8.5 元（2）钢筋用量受力筋： HRB 335 2 12架立筋（顶筋）：HRB 235 2 8 箍筋 HRB235 6@150单价：3.5 元/kg 费用：14 元(3) 模板类型规格数量底板300*22001...
