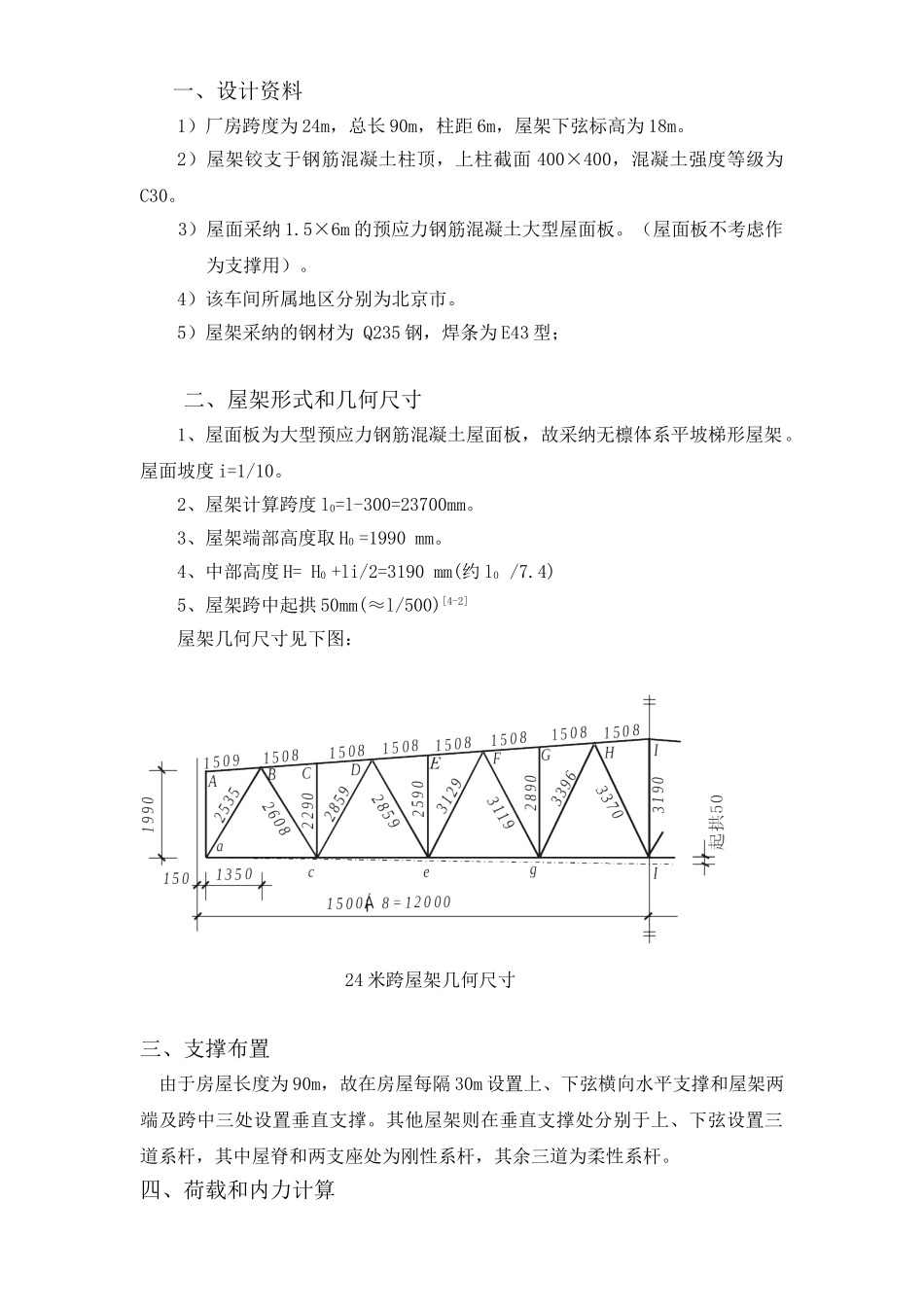

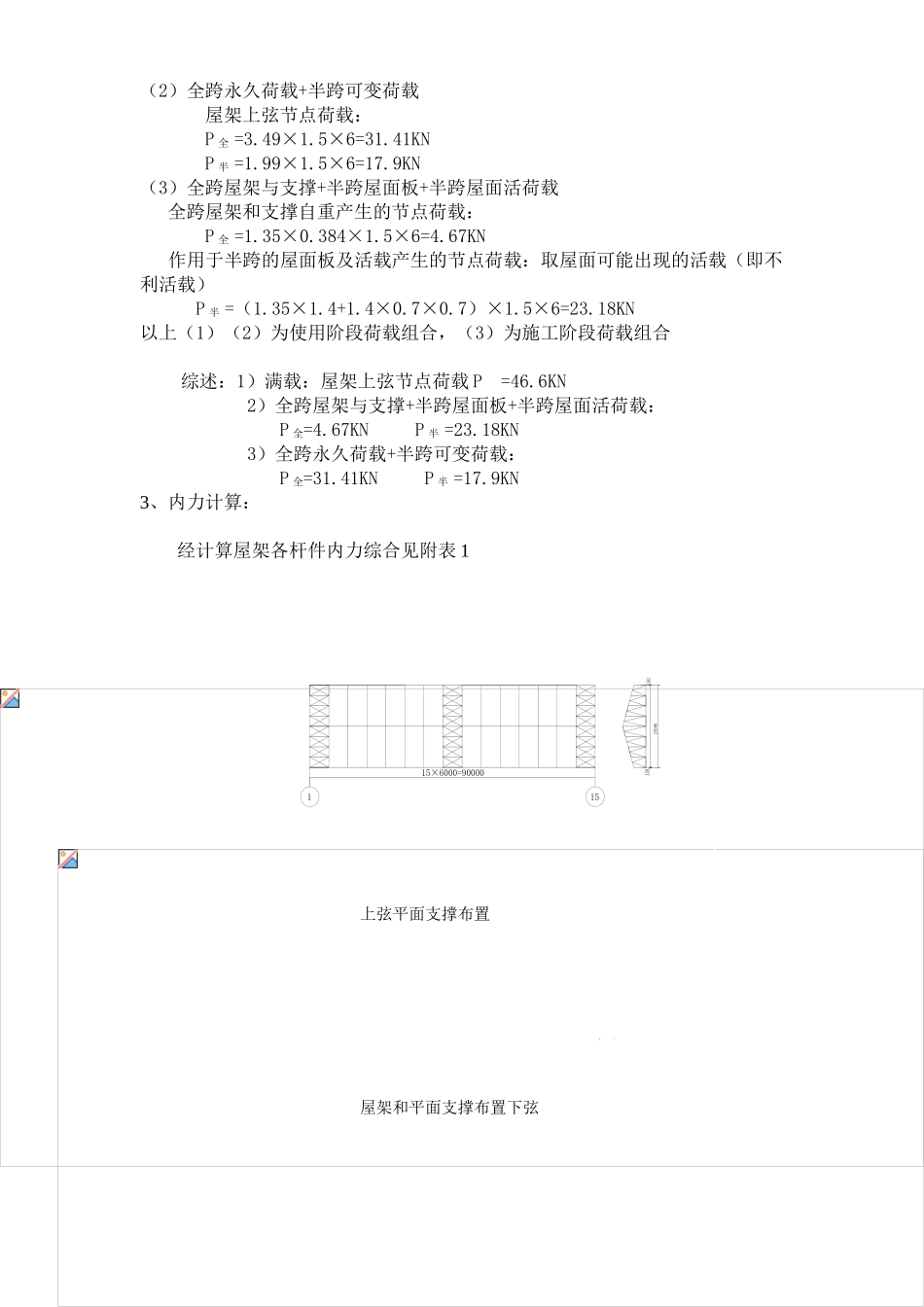

一、设计资料1）厂房跨度为 24m，总长 90m，柱距 6m，屋架下弦标高为 18m。2）屋架铰支于钢筋混凝土柱顶，上柱截面 400×400，混凝土强度等级为C30。3）屋面采纳 1.5×6m 的预应力钢筋混凝土大型屋面板。（屋面板不考虑作为支撑用）。4）该车间所属地区分别为北京市。5）屋架采纳的钢材为 Q235 钢，焊条为 E43 型；二、屋架形式和几何尺寸1、屋面板为大型预应力钢筋混凝土屋面板，故采纳无檩体系平坡梯形屋架。屋面坡度 i=1/10。2、屋架计算跨度 l0=l-300=23700mm。3、屋架端部高度取 H0 =1990 mm。4、中部高度 H= H0 +li/2=3190 mm(约 l0 /7.4)5、屋架跨中起拱 50mm(≈l/500)[4-2]屋架几何尺寸见下图：24 米跨屋架几何尺寸三、支撑布置 由于房屋长度为 90m，故在房屋每隔 30m 设置上、下弦横向水平支撑和屋架两端及跨中三处设置垂直支撑。其他屋架则在垂直支撑处分别于上、下弦设置三道系杆，其中屋脊和两支座处为刚性系杆，其余三道为柔性系杆。四、荷载和内力计算1、荷载计算 屋面活荷载与雪荷载一般不会同时出现，由于北京雪荷载为 500N/m2，活荷载大于雪荷载，所以取屋面活荷载进行计算。 永久荷载标准值：可变荷载标准值：2、荷载组合：设计屋架时，应考虑以下三种荷载组合： （1）全跨永久荷载+全跨可变荷载对跨中部分斜腹杆因半跨荷载可能产生的内力变号，实行将跨度中央每侧各三根斜腹杆（图 1 中 Fg、gH、Hi）均按压杆控制长细比，≤［］＝150由可变荷载效应控制的组合计算：取永久荷载 rG=1.2,屋面活荷载 rQ1=1.4,屋 面 积 灰 荷 载 rQ2=1.4 、=0.9 ， 则 永 久 荷 载 设 计 值 P ＝ 1.2×2.584 ＝3.11KN/m；可变荷载设计值 P＝1.4×0.7＋1.4×0.9×0.8＝1.99 KN/m ；节点荷载设计值 P ＝（3.11＋1.99）×1.5×6＝45.9KN由永久荷载效应控制的组合计算：取永久荷载 rG=1.35,屋面活荷载rQ1=1.4、=0.7,屋面积灰荷载 rQ2=1.4、=0.9，则永久荷载设计值 P=1.35×2.584=3.49 KN/m ；可变荷载设计值 P＝1.4×0.7×0.7+1.4×0.9×0.8=1.69 KN/m节点荷载设计值为：P6=(3.49+1.69)×1.5×6=46.6KN故应取节点荷载设计值 P =46.6KN 可变荷载设计值 P2 =1.99 KN/m永久荷载设计值 P=3.49 KN/m1预应力钢筋混凝土屋面板（包括嵌缝）1.4KN/m22二毡三油加绿豆沙0.4KN/m23找平层 2厚0.4KN/m24屋架和支撑自重0.12+0.011*l=0.384 KN/m25永久荷载总和2.584 KN/m21活载（大于...
