钢结构屋架设计计算书

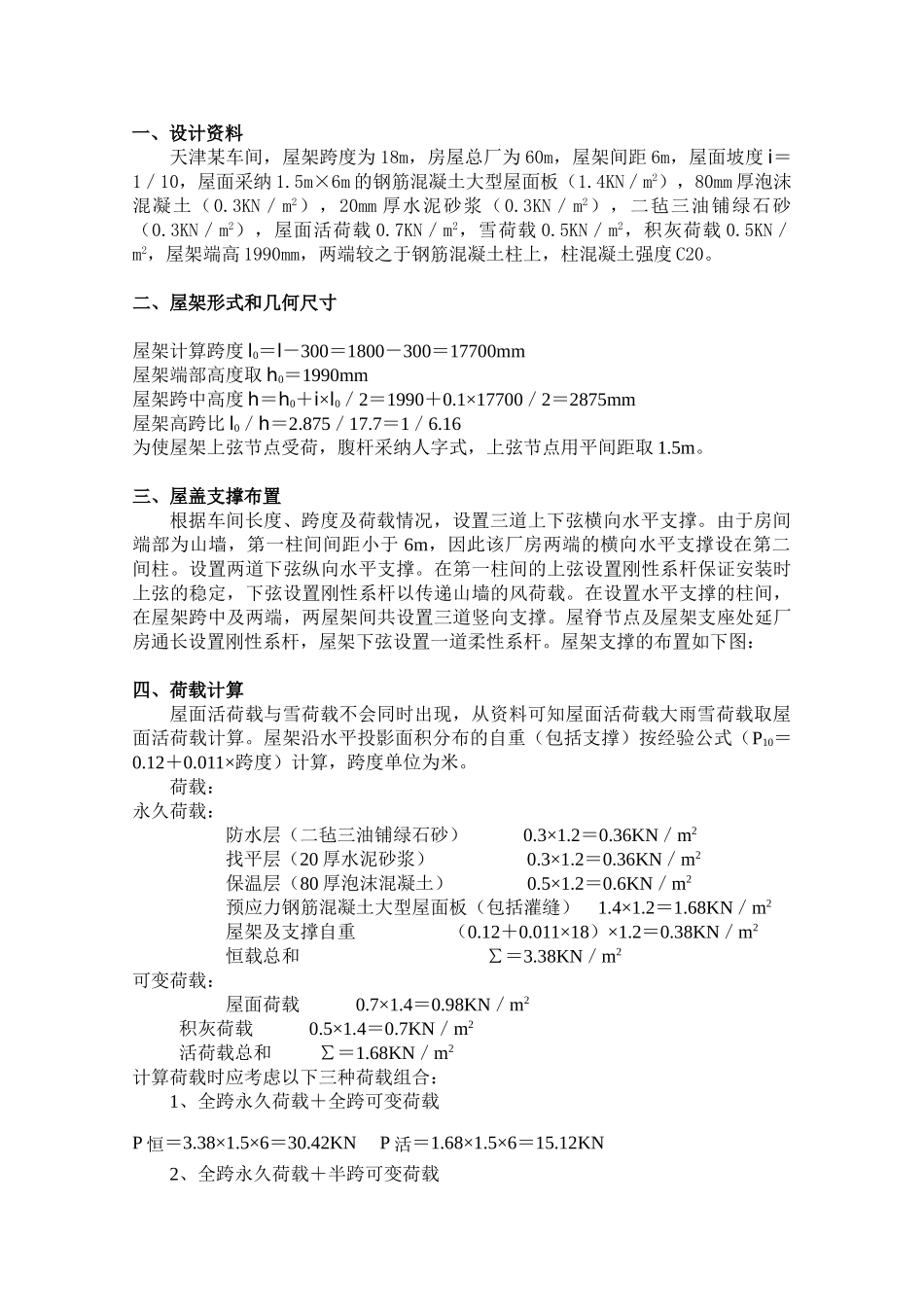

一、设计资料天津某车间，屋架跨度为 18m，房屋总厂为 60m，屋架间距 6m，屋面坡度 i＝1／10，屋面采纳 1.5m×6m 的钢筋混凝土大型屋面板（1.4KN／m2），80mm 厚泡沫混凝土（0.3KN／m2），20mm 厚水泥砂浆（0.3KN／m2），二毡三油铺绿石砂（0.3KN／m2），屋面活荷载 0.7KN／m2，雪荷载 0.5KN／m2，积灰荷载 0.5KN／m2，屋架端高 1990mm，两端较之于钢筋混凝土柱上，柱混凝土强度 C20。二、屋架形式和几何尺寸屋架计算跨度 l0＝l－300＝1800－300＝17700mm屋架端部高度取 h0＝1990mm屋架跨中高度 h＝h0＋i×l0／2＝1990＋0.1×17700／2＝2875mm屋架高跨比 l0／h＝2.875／17.7＝1／6.16为使屋架上弦节点受荷，腹杆采纳人字式，上弦节点用平间距取 1.5m。三、屋盖支撑布置根据车间长度、跨度及荷载情况，设置三道上下弦横向水平支撑。由于房间端部为山墙，第一柱间间距小于 6m，因此该厂房两端的横向水平支撑设在第二间柱。设置两道下弦纵向水平支撑。在第一柱间的上弦设置刚性系杆保证安装时上弦的稳定，下弦设置刚性系杆以传递山墙的风荷载。在设置水平支撑的柱间，在屋架跨中及两端，两屋架间共设置三道竖向支撑。屋脊节点及屋架支座处延厂房通长设置刚性系杆，屋架下弦设置一道柔性系杆。屋架支撑的布置如下图：四、荷载计算屋面活荷载与雪荷载不会同时出现，从资料可知屋面活荷载大雨雪荷载取屋面活荷载计算。屋架沿水平投影面积分布的自重（包括支撑）按经验公式（P10＝0.12＋0.011×跨度）计算，跨度单位为米。荷载：永久荷载： 防水层（二毡三油铺绿石砂） 0.3×1.2＝0.36KN／m2找平层（20 厚水泥砂浆） 0.3×1.2＝0.36KN／m2保温层（80 厚泡沫混凝土） 0.5×1.2＝0.6KN／m2预应力钢筋混凝土大型屋面板（包括灌缝） 1.4×1.2＝1.68KN／m2屋架及支撑自重 （0.12＋0.011×18）×1.2＝0.38KN／m2恒载总和 ∑＝3.38KN／m2可变荷载： 屋面荷载 0.7×1.4＝0.98KN／m2 积灰荷载 0.5×1.4＝0.7KN／m2 活荷载总和 ∑＝1.68KN／m2计算荷载时应考虑以下三种荷载组合：1、全跨永久荷载＋全跨可变荷载P 恒＝3.38×1.5×6＝30.42KN P 活＝1.68×1.5×6＝15.12KN2、全跨永久荷载＋半跨可变荷载 P 恒＝3.38×1.5×6＝30.42KN P 活＝1.68×1.5×6＝15.12KN3、 全跨屋架包括自重＋半跨屋面板自重＋半跨屋面活载P 恒'＝0.38×1.5×6＝3.42KN P 活'＝（1.68＋0.98）×1.5×6＝23.94KN1、2 为使用阶段和在情况，3 ...
