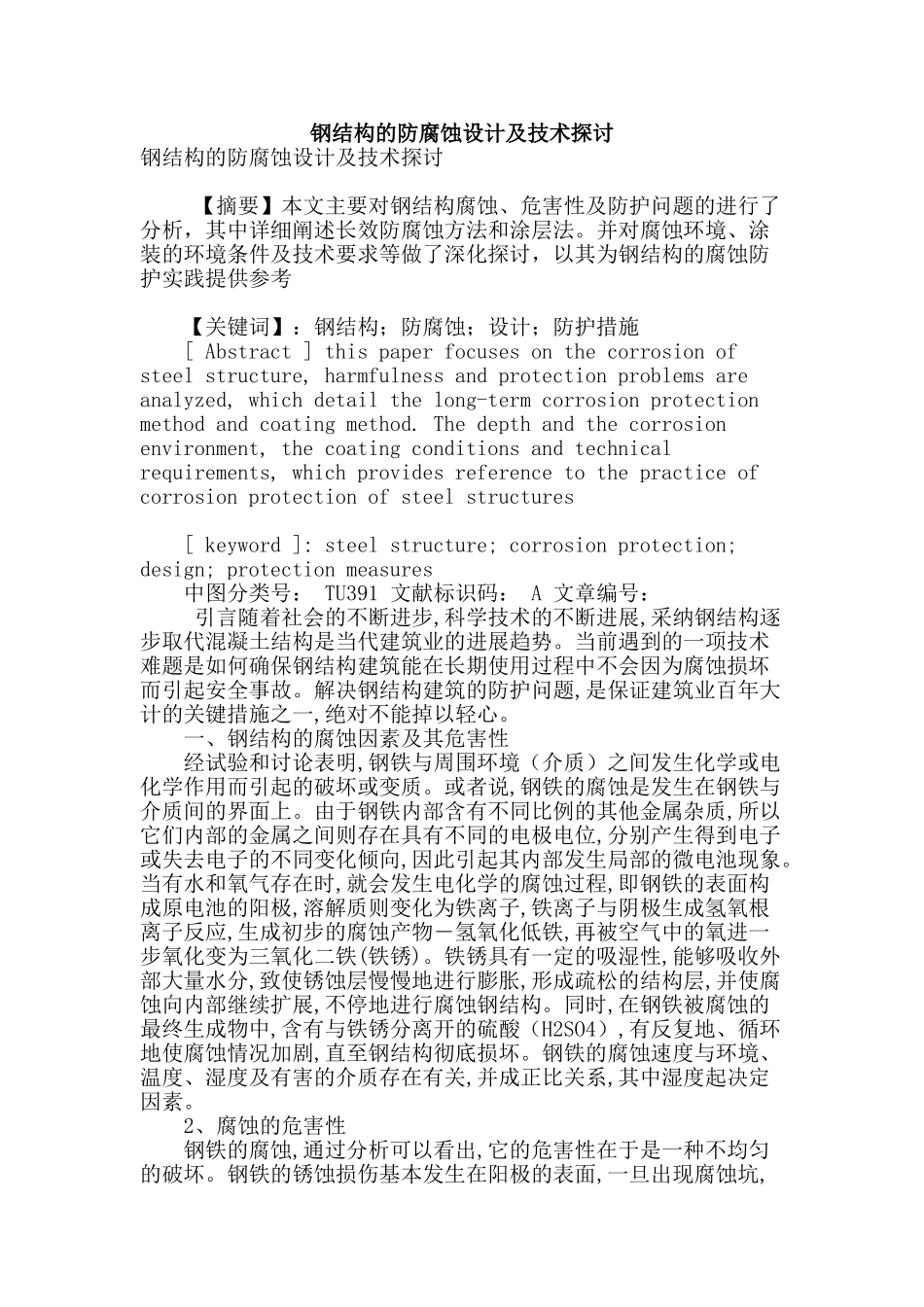

钢结构的防腐蚀设计及技术探讨

钢结构的防腐蚀设计及技术探讨钢结构的防腐蚀设计及技术探讨 【摘要】本文主要对钢结构腐蚀、危害性及防护问题的进行了分析，其中详细阐述长效防腐蚀方法和涂层法。并对腐蚀环境、涂装的环境条件及技术要求等做了深化探讨，以其为钢结构的腐蚀防护实践提供参考 【关键词】：钢结构；防腐蚀；设计；防护措施 [ Abstract ] this paper focuses on the corrosion of steel structure, harmfulness and protection problems are analyzed, which detail the long-term corrosion protection method and coating method. The depth and the corrosion environment, the coating conditions and technical requirements, which provides reference to the practice of corrosion protection of steel structures [ keyword ]: steel structure; corrosion protection; design; protection measures 中图分类号： TU391 文献标识码： A 文章编号： 引言随着社会的不断进步,科学技术的不断进展,采纳钢结构逐步取代混凝土结构是当代建筑业的进展趋势。当前遇到的一项技术难题是如何确保钢结构建筑能在长期使用过程中不会因为腐蚀损坏而引起安全事故。解决钢结构建筑的防护问题,是保证建筑业百年大计的关键措施之一,绝对不能掉以轻心。 一、钢结构的腐蚀因素及其危害性 经试验和讨论表明,钢铁与周围环境（介质）之间发生化学或电化学作用而引起的破坏或变质。或者说,钢铁的腐蚀是发生在钢铁与介质间的界面上。由于钢铁内部含有不同比例的其他金属杂质,所以它们内部的金属之间则存在具有不同的电极电位,分别产生得到电子或失去电子的不同变化倾向,因此引起其内部发生局部的微电池现象。当有水和氧气存在时,就会发生电化学的腐蚀过程,即钢铁的表面构成原电池的阳极,溶解质则变化为铁离子,铁离子与阴极生成氢氧根离子反应,生成初步的腐蚀产物―氢氧化低铁,再被空气中的氧进一步氧化变为三氧化二铁(铁锈)。铁锈具有一定的吸湿性,能够吸收外部大量水分,致使锈蚀层慢慢地进行膨胀,形成疏松的结构层,并使腐蚀向内部继续扩展,不停地进行腐蚀钢结构。同时,在钢铁被腐蚀的最终生成物中,含有与铁锈分离开的硫酸（H2SO4）,有反复地、循环地使腐蚀情况加剧,直至钢结构彻底损坏。钢铁的腐蚀速度与环境、温度、湿度及有害的介质存在有关,并成正比关系,其中湿度起决定因素。 2、腐蚀的危害性 钢铁...
