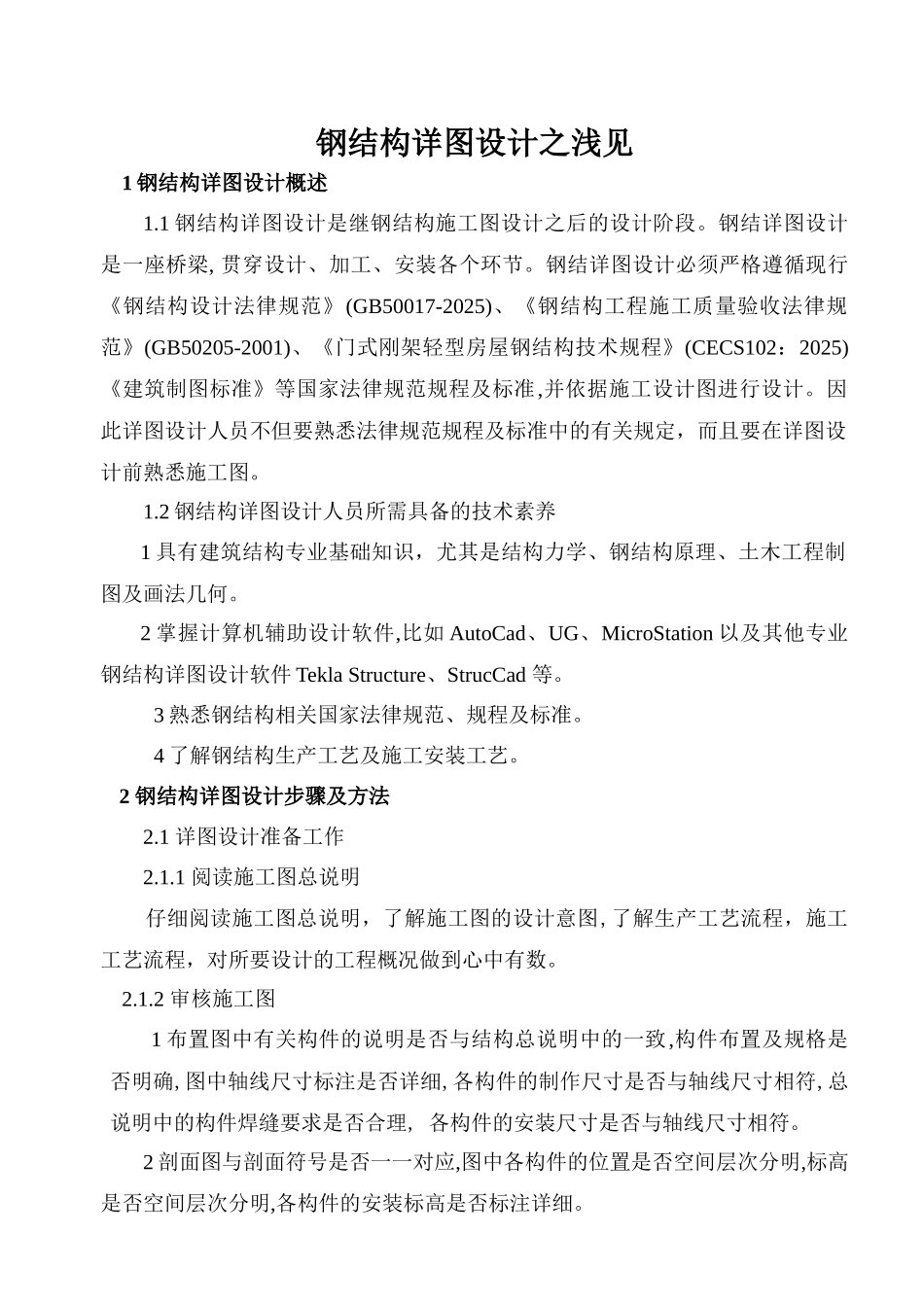

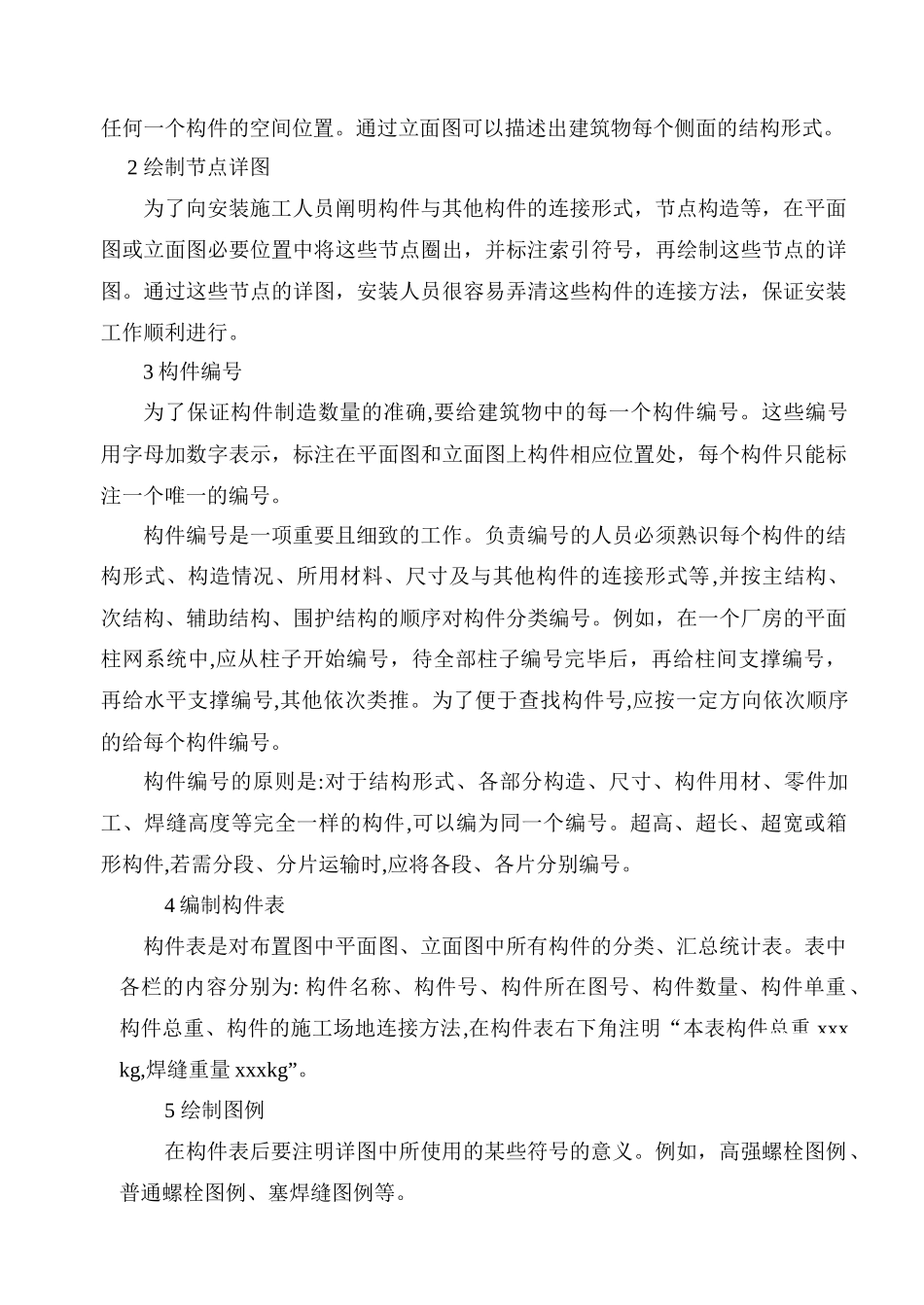

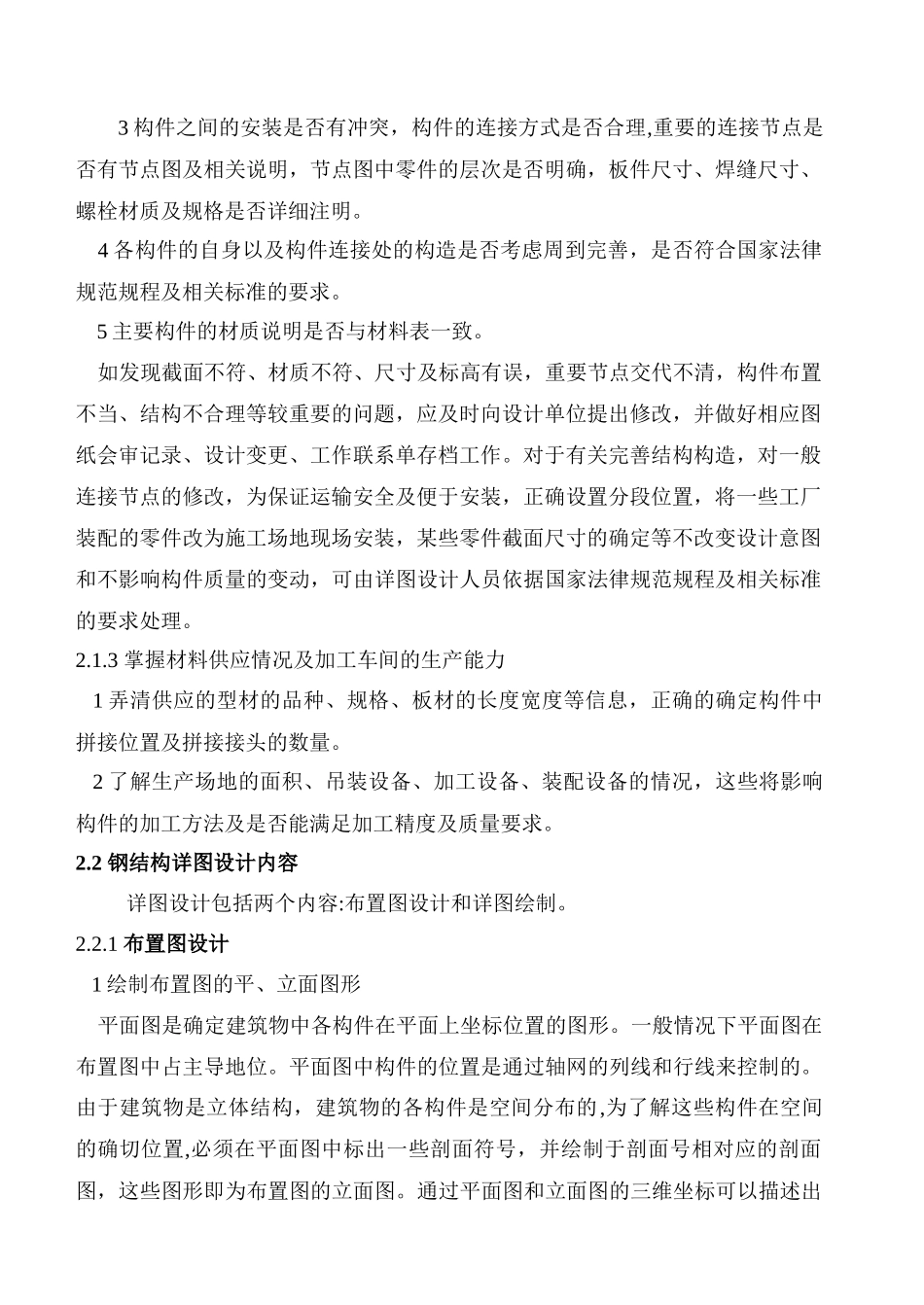

钢结构详图设计之浅见1 钢结构详图设计概述1.1 钢结构详图设计是继钢结构施工图设计之后的设计阶段。钢结详图设计是一座桥梁, 贯穿设计、加工、安装各个环节。钢结详图设计必须严格遵循现行《钢结构设计法律规范》(GB50017-2025)、《钢结构工程施工质量验收法律规范》(GB50205-2001)、《门式刚架轻型房屋钢结构技术规程》(CECS102：2025)《建筑制图标准》等国家法律规范规程及标准,并依据施工设计图进行设计。因此详图设计人员不但要熟悉法律规范规程及标准中的有关规定，而且要在详图设计前熟悉施工图。1.2 钢结构详图设计人员所需具备的技术素养1 具有建筑结构专业基础知识，尤其是结构力学、钢结构原理、土木工程制图及画法几何。 2 掌握计算机辅助设计软件,比如 AutoCad、UG、MicroStation 以及其他专业钢结构详图设计软件 Tekla Structure、StrucCad 等。3 熟悉钢结构相关国家法律规范、规程及标准。4 了解钢结构生产工艺及施工安装工艺。2 钢结构详图设计步骤及方法2.1 详图设计准备工作2.1.1 阅读施工图总说明 仔细阅读施工图总说明，了解施工图的设计意图,了解生产工艺流程，施工工艺流程，对所要设计的工程概况做到心中有数。 2.1.2 审核施工图1 布置图中有关构件的说明是否与结构总说明中的一致,构件布置及规格是否明确,图中轴线尺寸标注是否详细,各构件的制作尺寸是否与轴线尺寸相符,总说明中的构件焊缝要求是否合理, 各构件的安装尺寸是否与轴线尺寸相符。2 剖面图与剖面符号是否一一对应,图中各构件的位置是否空间层次分明,标高是否空间层次分明,各构件的安装标高是否标注详细。3 构件之间的安装是否有冲突，构件的连接方式是否合理,重要的连接节点是否有节点图及相关说明，节点图中零件的层次是否明确，板件尺寸、焊缝尺寸、螺栓材质及规格是否详细注明。 4 各构件的自身以及构件连接处的构造是否考虑周到完善，是否符合国家法律规范规程及相关标准的要求。 5 主要构件的材质说明是否与材料表一致。 如发现截面不符、材质不符、尺寸及标高有误，重要节点交代不清，构件布置不当、结构不合理等较重要的问题，应及时向设计单位提出修改，并做好相应图纸会审记录、设计变更、工作联系单存档工作。对于有关完善结构构造，对一般连接节点的修改，为保证运输安全及便于安装，正确设置分段位置，将一些工厂装配的零件改为施工场地现场安装，某些零件截面尺寸的确定等不改变设计意图和不影响构件质量的变动，可...
