钢结构课程设计—24米钢屋架计算书

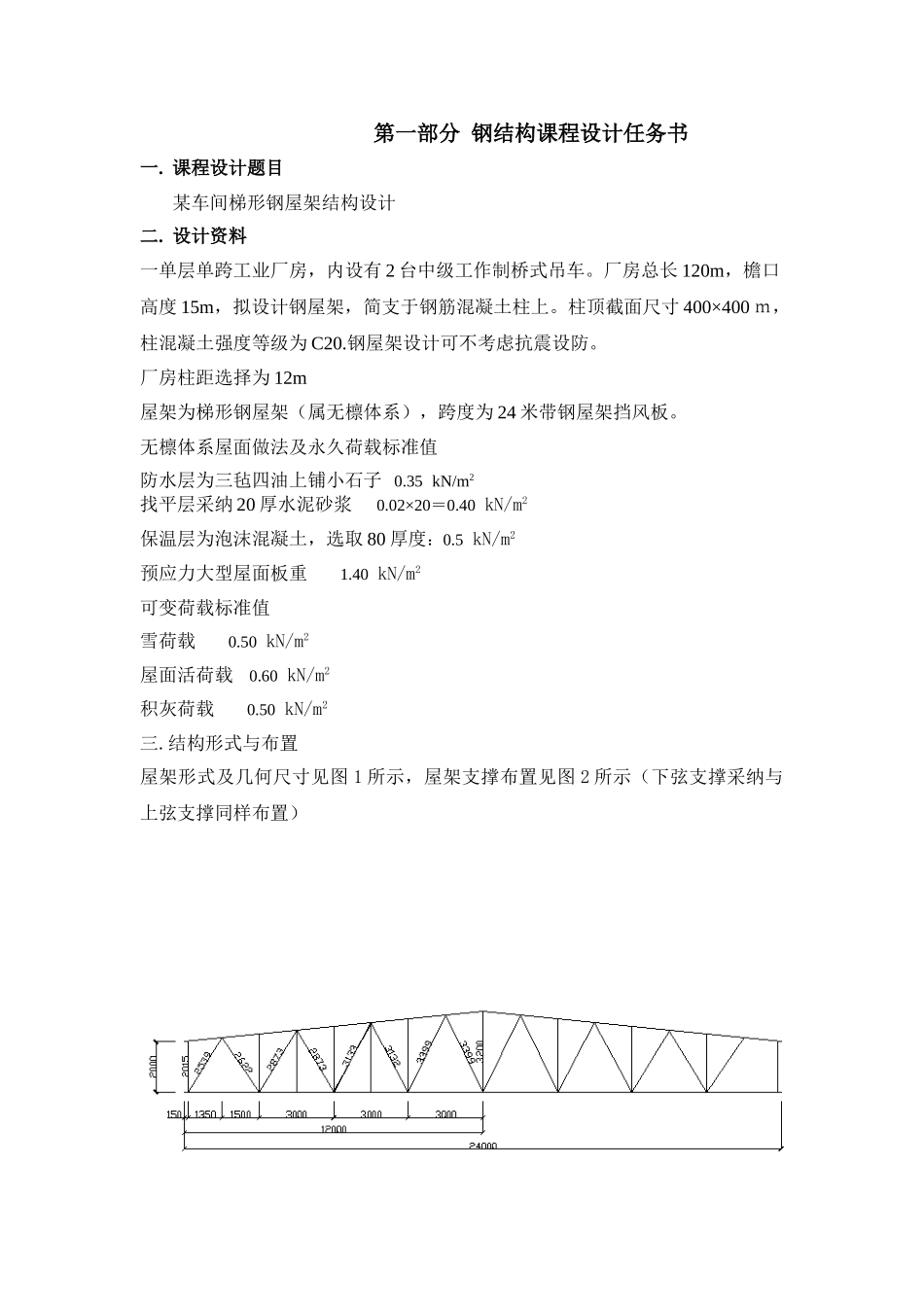

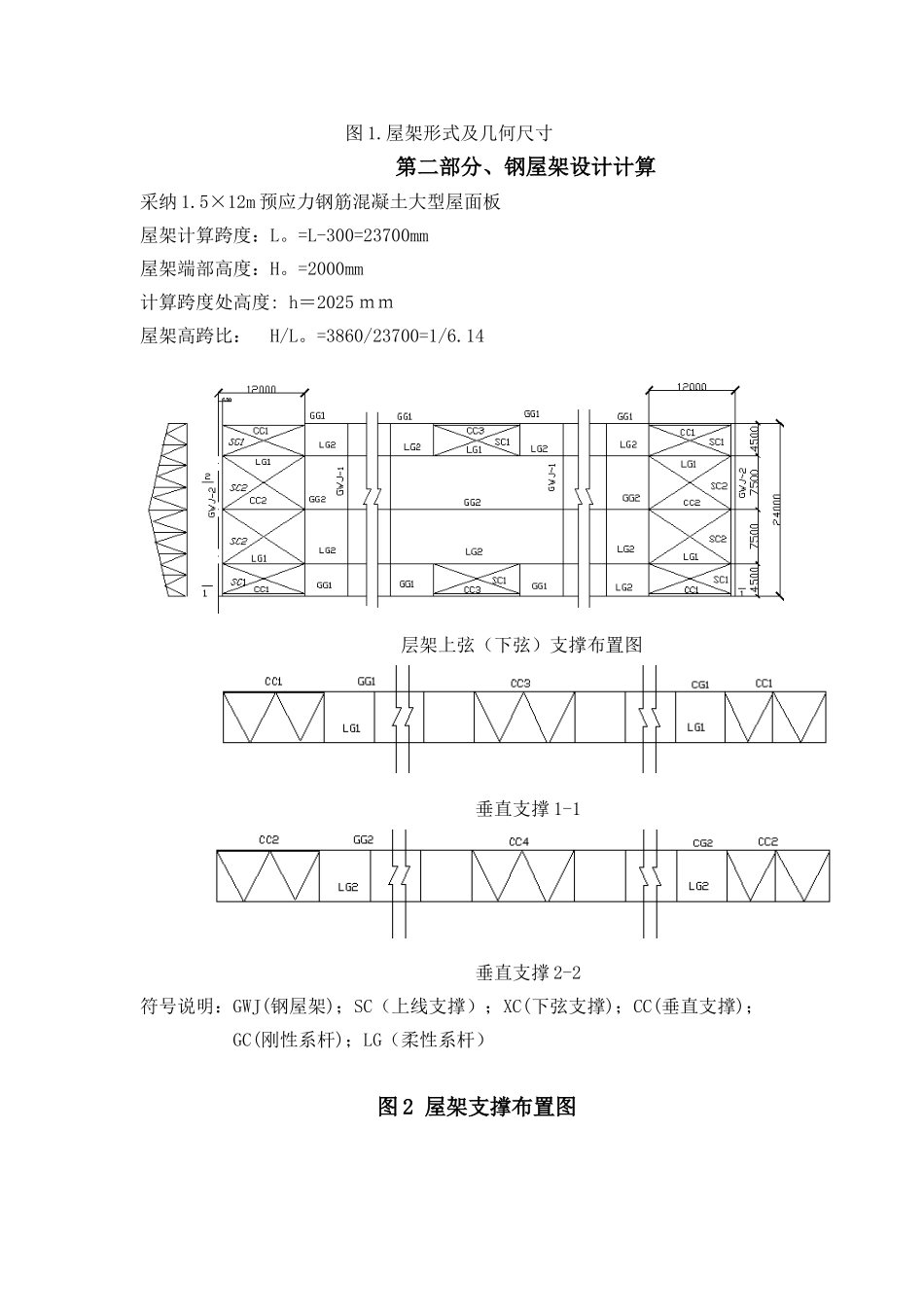

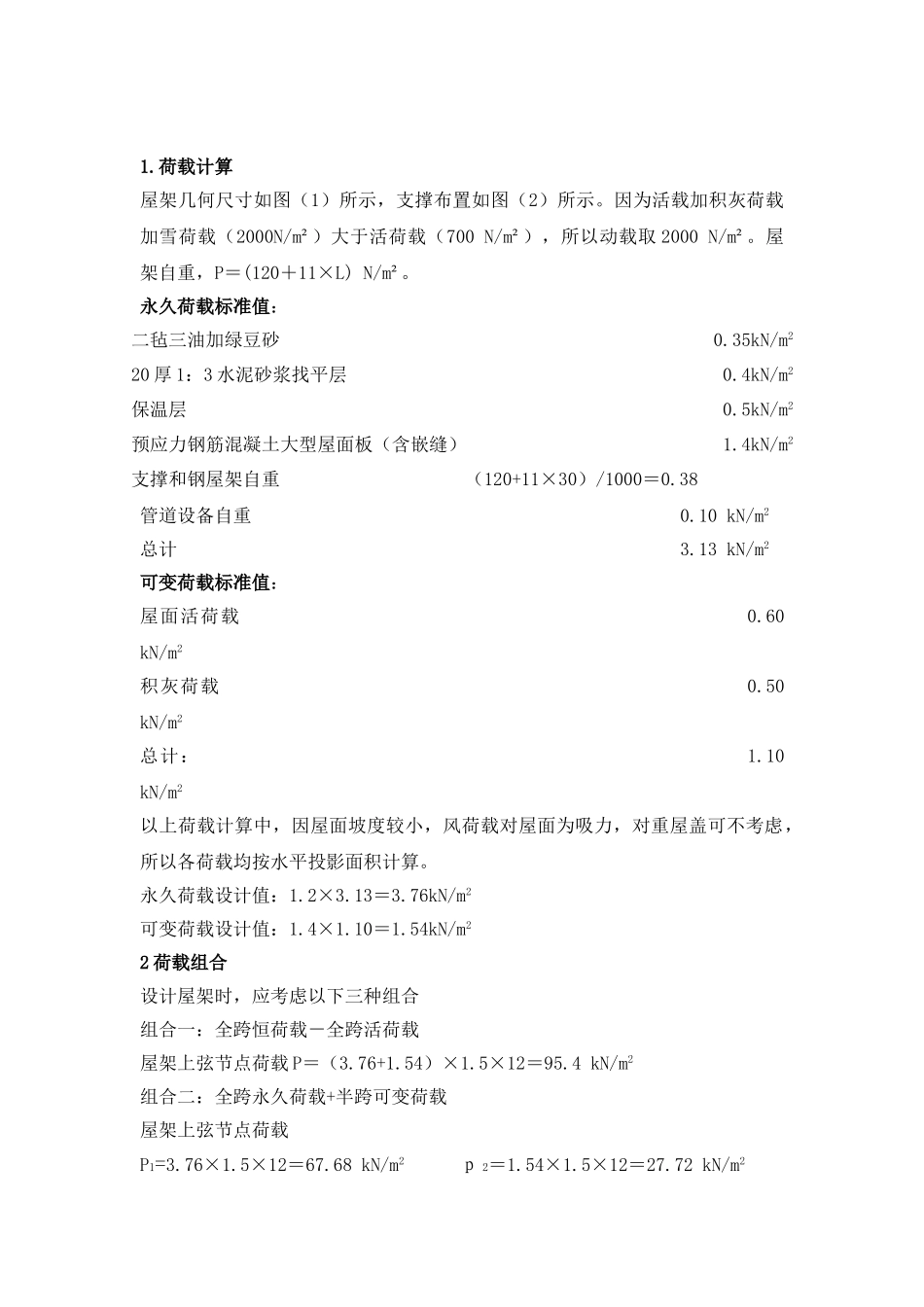

第一部分 钢结构课程设计任务书一. 课程设计题目某车间梯形钢屋架结构设计二. 设计资料一单层单跨工业厂房，内设有 2 台中级工作制桥式吊车。厂房总长 120m，檐口高度 15m，拟设计钢屋架，简支于钢筋混凝土柱上。柱顶截面尺寸 400×400 ｍ，柱混凝土强度等级为 C20.钢屋架设计可不考虑抗震设防。厂房柱距选择为 12m屋架为梯形钢屋架（属无檩体系），跨度为 24 米带钢屋架挡风板。无檩体系屋面做法及永久荷载标准值防水层为三毡四油上铺小石子 0.35 kN/m2找平层采纳 20 厚水泥砂浆 0.02×20＝0.40 kN/m2保温层为泡沫混凝土，选取 80 厚度：0.5 kN/m2预应力大型屋面板重 1.40 kN/m2可变荷载标准值雪荷载 0.50 kN/m2屋面活荷载 0.60 kN/m2积灰荷载 0.50 kN/m2三.结构形式与布置屋架形式及几何尺寸见图 1 所示，屋架支撑布置见图 2 所示（下弦支撑采纳与上弦支撑同样布置） 图 1.屋架形式及几何尺寸第二部分、钢屋架设计计算采纳 1.5×12m 预应力钢筋混凝土大型屋面板屋架计算跨度：L。=L-300=23700mm 屋架端部高度：H。=2000mm计算跨度处高度: h＝2025 ｍｍ屋架高跨比： H/L。=3860/23700=1/6.14 层架上弦（下弦）支撑布置图 垂直支撑 1-1 垂直支撑 2-2符号说明：GWJ(钢屋架)；SC（上线支撑）；XC(下弦支撑)；CC(垂直支撑)；GC(刚性系杆)；LG（柔性系杆）图 2 屋架支撑布置图1.荷载计算屋架几何尺寸如图（1）所示，支撑布置如图（2）所示。因为活载加积灰荷载加雪荷载（2000N/m²）大于活荷载（700 N/m²），所以动载取 2000 N/m²。屋架自重，P＝(120＋11×L) N/m²。永久荷载标准值：二毡三油加绿豆砂0.35kN/m220 厚 1：3 水泥砂浆找平层0.4kN/m2保温层0.5kN/m2预应力钢筋混凝土大型屋面板（含嵌缝）1.4kN/m2支撑和钢屋架自重（120+11×30）/1000＝0.38管道设备自重 0.10 kN/m2 总计 3.13 kN/m2可变荷载标准值：屋面活荷载 0.60 kN/m2积灰荷载 0.50 kN/m2总计： 1.10 kN/m2以上荷载计算中，因屋面坡度较小，风荷载对屋面为吸力，对重屋盖可不考虑，所以各荷载均按水平投影面积计算。永久荷载设计值：1.2×3.13＝3.76kN/m2可变荷载设计值：1.4×1.10＝1.54kN/m22 荷载组合设计屋架时，应考虑以下三种组合组合一：全跨恒荷载－全跨活荷载屋架上弦节点荷载 P＝（3.76+1.54）×1.5×12＝95.4 kN/m2组合二：全跨永久荷载+半跨可变荷载屋架上弦节点荷载P1=3.76×1.5×12＝67.68 k...
