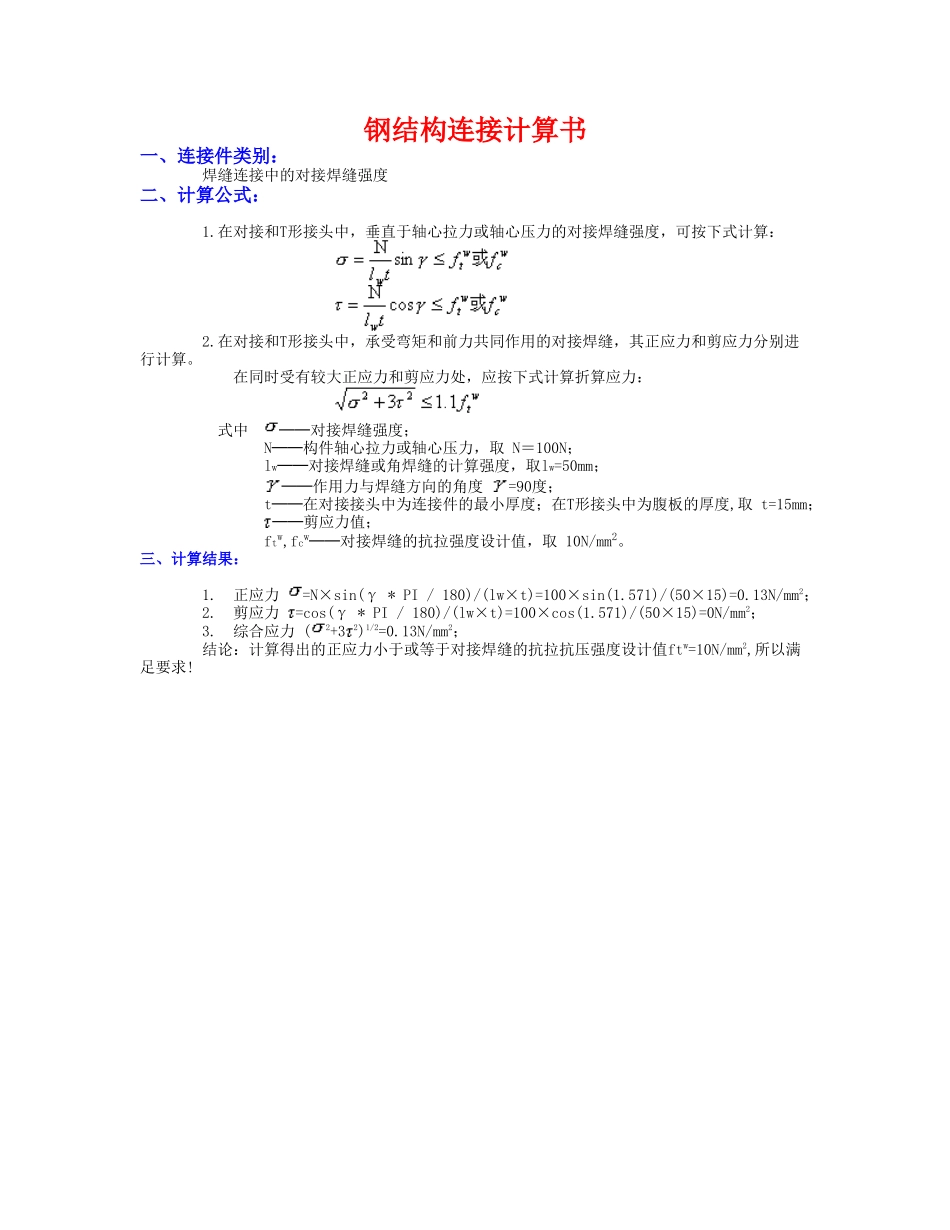

钢结构连接计算书一、连接件类别： 焊缝连接中的对接焊缝强度二、计算公式： 1.在对接和T形接头中，垂直于轴心拉力或轴心压力的对接焊缝强度，可按下式计算： 2.在对接和T形接头中，承受弯矩和前力共同作用的对接焊缝，其正应力和剪应力分别进行计算。 在同时受有较大正应力和剪应力处，应按下式计算折算应力： 式中 ──对接焊缝强度； N──构件轴心拉力或轴心压力，取 N＝100N； lw──对接焊缝或角焊缝的计算强度，取lw=50mm； ──作用力与焊缝方向的角度 =90度； t──在对接接头中为连接件的最小厚度；在T形接头中为腹板的厚度,取 t=15mm； ──剪应力值； ftw,fcw──对接焊缝的抗拉强度设计值，取 10N/mm2。三、计算结果： 1. 正应力 =N×sin(γ * PI / 180)/(lw×t)=100×sin(1.571)/(50×15)=0.13N/mm2； 2. 剪应力 =cos(γ * PI / 180)/(lw×t)=100×cos(1.571)/(50×15)=0N/mm2； 3. 综合应力 (2+32)1/2=0.13N/mm2； 结论：计算得出的正应力小于或等于对接焊缝的抗拉抗压强度设计值ftw=10N/mm2,所以满足要求!
