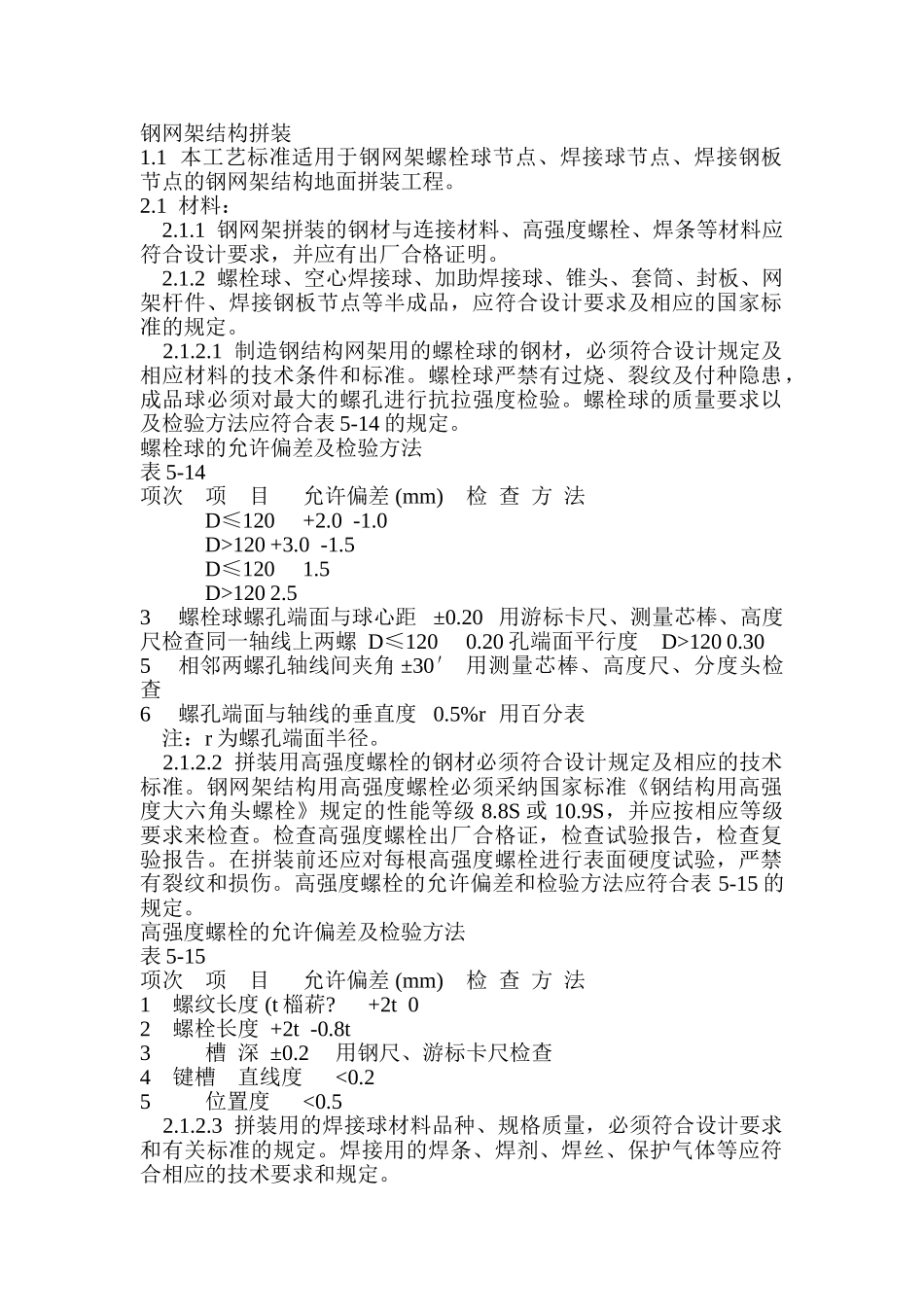

钢网架结构拼装

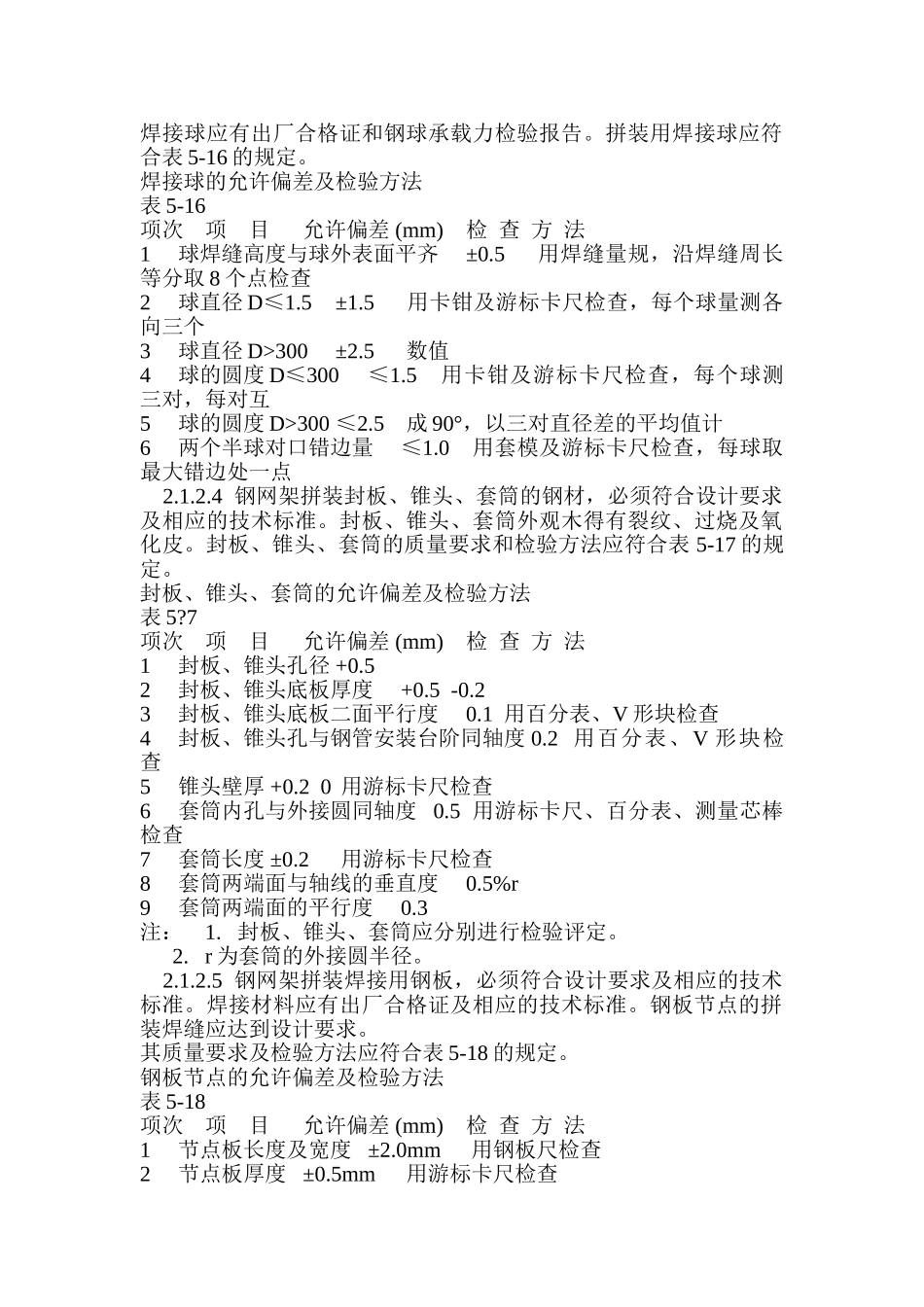

钢网架结构拼装1.1 本工艺标准适用于钢网架螺栓球节点、焊接球节点、焊接钢板节点的钢网架结构地面拼装工程。2.1 材料： 2.1.1 钢网架拼装的钢材与连接材料、高强度螺栓、焊条等材料应符合设计要求，并应有出厂合格证明。 2.1.2 螺栓球、空心焊接球、加助焊接球、锥头、套筒、封板、网架杆件、焊接钢板节点等半成品，应符合设计要求及相应的国家标准的规定。 2.1.2.1 制造钢结构网架用的螺栓球的钢材，必须符合设计规定及相应材料的技术条件和标准。螺栓球严禁有过烧、裂纹及付种隐患，成品球必须对最大的螺孔进行抗拉强度检验。螺栓球的质量要求以及检验方法应符合表 5-14 的规定。螺栓球的允许偏差及检验方法 表 5-14项次项 目允许偏差 (mm)检 查 方 法D≤120+2.0 -1.0D>120 +3.0 -1.5D≤1201.5D>120 2.53 螺栓球螺孔端面与球心距 ±0.20 用游标卡尺、测量芯棒、高度尺检查同一轴线上两螺 D≤1200.20 孔端面平行度D>120 0.305 相邻两螺孔轴线间夹角 ±30′ 用测量芯棒、高度尺、分度头检查6 螺孔端面与轴线的垂直度 0.5%r 用百分表 注：r 为螺孔端面半径。 2.1.2.2 拼装用高强度螺栓的钢材必须符合设计规定及相应的技术标准。钢网架结构用高强度螺栓必须采纳国家标准《钢结构用高强度大六角头螺栓》规定的性能等级 8.8S 或 10.9S，并应按相应等级要求来检查。检查高强度螺栓出厂合格证，检查试验报告，检查复验报告。在拼装前还应对每根高强度螺栓进行表面硬度试验，严禁有裂纹和损伤。高强度螺栓的允许偏差和检验方法应符合表 5-15 的规定。高强度螺栓的允许偏差及检验方法 表 5-15项次项 目允许偏差 (mm)检 查 方 法1螺纹长度 (t 椔菥?+2t 02螺栓长度 +2t -0.8t3槽 深 ±0.2用钢尺、游标卡尺检查4键槽直线度<0.25位置度<0.5 2.1.2.3 拼装用的焊接球材料品种、规格质量，必须符合设计要求和有关标准的规定。焊接用的焊条、焊剂、焊丝、保护气体等应符合相应的技术要求和规定。焊接球应有出厂合格证和钢球承载力检验报告。拼装用焊接球应符合表 5-16 的规定。焊接球的允许偏差及检验方法 表 5-16项次项 目允许偏差 (mm)检 查 方 法1 球焊缝高度与球外表面平齐±0.5 用焊缝量规，沿焊缝周长等分取 8 个点检查2 球直径 D≤1.5±1.5 用卡钳及游标卡尺检查，每个球量测各向三个3 球直径 D>300±2.5 数值4 球的圆度 D≤300≤1.5 用卡钳及游标卡尺检查，每个球测三对...
